Budowa pieca na węgiel — jak zaprojektować efektywną komorę spalania?

Czym jest piec węglowy i jak działa?

Piec węglowy to urządzenie, które zmienia energię chemiczną węgla, drewna czy pelletu w ciepło potrzebne do ogrzania domu. Cały proces opiera się na kontrolowanym spalaniu paliwa stałego wewnątrz komory paleniskowej, gdzie dopływ powietrza inicjuje utlenianie gazów. Dzięki obecności wymiennika ciepła, często w formie płaszcza wodnego, wytworzona energia trafia bezpośrednio do instalacji centralnego ogrzewania.

Konstrukcja takich urządzeń musi sprostać ekstremalnym temperaturom, dlatego producenci sięgają po:

• stal,
• żeliwo,
• wkłady szamotowe,
• ceramiczne.

Choć tradycyjne piece zasypowe wymagają ręcznego dokładania opału na ruszt, rynek zdominowały znacznie wygodniejsze rozwiązania, jak:

• piece z podajnikiem ślimakowym,
• systemy retortowe.

Automatyzacja dozowania paliwa nie tylko zwiększa komfort, ale również podnosi sprawność urządzenia do poziomu 75–85%. Współczesna technologia, w tym systemy dolnego spalania i zaawansowana automatyka, skuteczniej wypala gazy, co przekłada się na mniejszą emisję szkodliwych substancji. Oczywiście, długowieczność i efektywność pieca zależą także od użytkownika. Kluczowe jest:

• regularne usuwanie popiołu,
• dbanie o szczelność instalacji,
• okresowe czyszczenie wymiennika.

Inwestując w sprzęt spełniający wymogi 5. klasy czy normy Ecodesign, zyskujemy pewność, że wybrany system grzewczy jest zoptymalizowany pod kątem ekonomii i troski o środowisko.

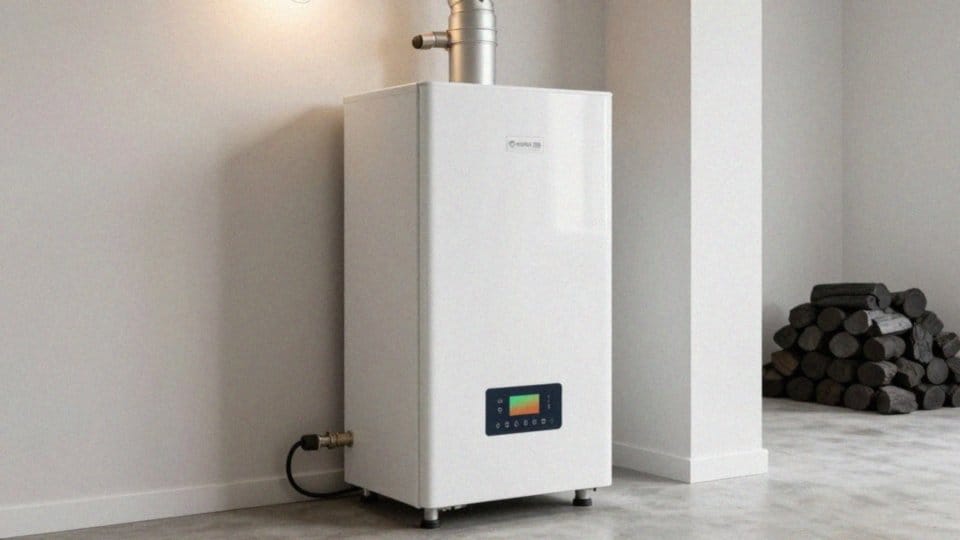

Ile mocy powinien mieć piec węglowy na 60 m²?

Dobranie odpowiedniej mocy pieca dla mieszkania o powierzchni 60 m² to zadanie wymagające rzetelnej oceny strat ciepła w budynku. W przypadku nowoczesnego budownictwa, charakteryzującego się doskonałą izolacją, w zupełności wystarczy urządzenie o mocy rzędu 3–6 kW. Jeśli jednak mamy do czynienia ze standardowym dociepleniem, bezpieczniej będzie sięgnąć po jednostkę generującą 5–8 kW. Obiekty starszego typu, które nie zostały poddane termomodernizacji, mogą wymagać nawet ponad 10 kW, by sprostać wymaganiom zimowej aury.

W codziennej praktyce inwestorzy najczęściej decydują się na przedział 6–10 kW, co gwarantuje pewien margines bezpieczeństwa i pozwala uniknąć niedogrzania pomieszczeń. Pamiętaj, że próba ogrzania takiego metrażu mocą zaledwie 1 kW z góry skazuje nas na brak komfortu.

Wybór sprzętu warto również dopasować do rodzaju paliwa, z którego planujemy korzystać – czy będzie to:

• popularny groszek,
• węgiel typu orzech.

O finalnej efektywności układu decyduje nie tylko sprawność wymiennika ciepła, ale i możliwość płynnej regulacji pracy urządzenia. Nie bez znaczenia pozostaje pojemność zasobnika, która bezpośrednio przekłada się na to, jak często będziemy musieli zaglądać do kotłowni. Aby uniknąć błędów, najrozsądniej jest oprzeć się na profesjonalnych obliczeniach zawartych w projekcie instalacji centralnego ogrzewania – to jedyny sposób, by cieszyć się ciepłem w domu przy zachowaniu wysokiej sprawności energetycznej.

Czy montaż pieca węglowego wymaga zezwoleń?

Wymogi prawne przy montażu urządzeń grzewczych zależą od tego, jak szeroki zakres prac planujesz przeprowadzić. Jeśli instalacja pieca wiąże się z:

• głęboką przebudową domu,
• wymianą systemu ogrzewania na paliwo stałe,
• modernizacją całej sieci c.o.,

musisz zgłosić roboty budowlane w starostwie powiatowym. Wszelkie ingerencje w konstrukcję komina nakładają na inwestora obowiązek uzyskania opinii kominiarskiej oraz profesjonalnego sprawdzenia stanu technicznego przewodów spalinowych i wentylacyjnych. Pamiętaj, że każdy nowy kocioł musi spełniać aktualne normy emisyjne, w tym wymagania Ecodesign oraz 5. klasy. Jest to szczególnie istotne, jeśli zamierzasz ubiegać się o dofinansowanie z programu „Czyste Powietrze”.

Aby zapewnić sobie pełne bezpieczeństwo, warto powierzyć montaż wykwalifikowanemu instalatorowi. Specjalista nie tylko poprawnie podłączy urządzenie, ale po zakończeniu prac przeprowadzi obowiązkową próbę szczelności układu. Pamiętaj, że ignorowanie formalności lub wybór sprzętu niespełniającego lokalnych uchwał antysmogowych może przysporzyć poważnych problemów podczas odbioru technicznego budynku.

Po zakończeniu wszystkich czynności montażowych, koniecznie zaproś autoryzowany serwis na pierwsze uruchomienie pieca. Taki dokument stanowi potwierdzenie, że instalacja została wykonana zgodnie ze sztuką oraz wytycznymi zawartymi w instrukcji producenta. Na koniec zwróć uwagę na przepisy przeciwpożarowe – każda modyfikacja odprowadzenia spalin musi zachowywać bezpieczne odległości od materiałów palnych.

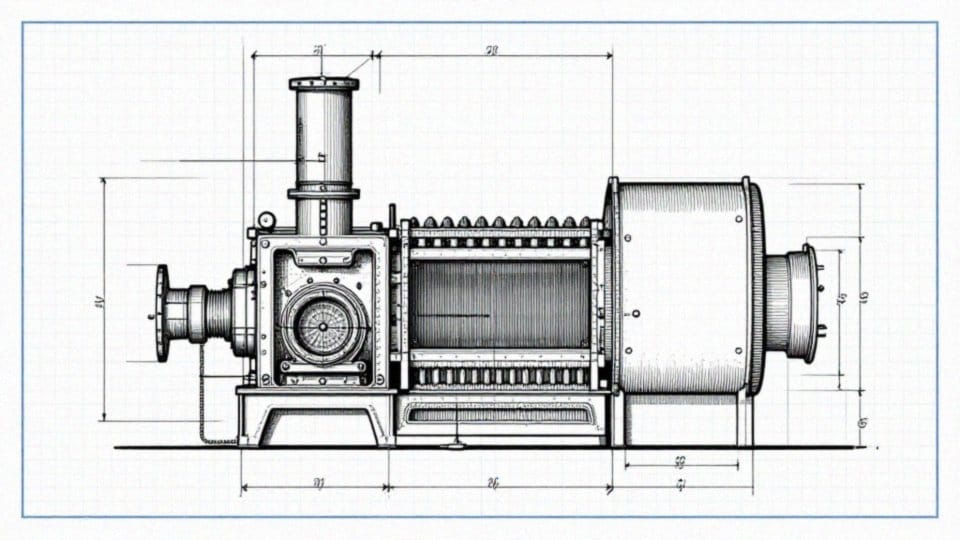

Jak przygotować rysunek pieca węglowego z wymiarami?

Precyzyjna dokumentacja techniczna stanowi fundament bezpiecznej konstrukcji kotła. Solidny projekt musi obejmować:

• rzuty pionowe,
• rzuty poziome,
• szereg szczegółowych przekrojów, w których każdy komponent posiada ściśle określone wymiary.

W dokumentacji warto uwzględnić nie tylko gabaryty zewnętrzne obudowy, ale także:

• precyzyjne rozlokowanie komory spalania,
• zasypu paliwa.

Niezbędnym elementem jest również czytelny rysunek wymiennika ciepła w formie płaszcza wodnego wraz z wyprowadzeniami wszystkich przyłączy. Warto zadbać o wskazanie miejsc montażowych dla:

• wentylatora nadmuchowego o standardowej średnicy 120 mm,
• mechanizmu podajnika.

Stabilność całej konstrukcji zapewnią wytrzymałe profile o przekroju 60×40 mm lub 80×40 mm. Do budowy korpusu najlepiej sprawdzi się blacha o grubości 5 mm, podczas gdy elementy wykończeniowe z powodzeniem wykonasz z arkuszy o grubości od 2 do 3 mm. Pamiętaj, aby na rysunkach wyraźnie zaznaczyć:

• grubość ścianek,
• warstwy izolacji termicznej,
• układ cegieł szamotowych w palenisku,
• wymagane odległości od materiałów łatwopalnych.

Uzupełnieniem projektu powinna być szczegółowa lista części, uwzględniająca wykaz blach oraz planowanych spoin. Całość warto dopełnić schematem drogi spalin oraz przejrzyście rozmieszczonymi otworami serwisowymi, co znacząco ułatwi późniejszą konserwację urządzenia. Jeśli planujesz samodzielne spawanie pieca, koniecznie skonsultuj swoje plany z uprawnionym konstruktorem. Taki krok zagwarantuje zgodność z przepisami i najwyższy poziom bezpieczeństwa, a dokładne odwzorowanie detali na papierze pozwoli uniknąć kosztownych pomyłek podczas obróbki stali.

Jak wykonać komorę paleniskową pieca węglowego?

Stworzenie wydajnej komory spalania zaczyna się od wyboru odpowiednich materiałów żaroodpornych, takich jak:

• ceramika,
• cegła szamotowa.

Cechują się one doskonałą wytrzymałością na bezpośrednie oddziaływanie płomieni oraz erozję. Aby skutecznie zabezpieczyć stalowy szkielet urządzenia przed ekstremalnym ciepłem, wnętrze komory należy wyłożyć 30–50-milimetrową warstwą szamotu. Kluczowe znaczenie ma również geometria paleniska, którą trzeba precyzyjnie dopasować do używanego paliwa. Jeśli stosujemy węgiel o frakcji 15–30 mm, niezbędne staje się zaprojektowanie odpowiednich kanałów doprowadzających powietrze pierwotne i wtórne, co znacząco wspiera proces dopalania gazów. Warto również wyposażyć górną część komory w deflektor, który wydłuży drogę spalin, podnosząc tym samym sprawność cieplną całego układu.

Przy projektowaniu należy zadbać o kilka fundamentalnych kwestii:

• właściwe umiejscowienie rusztu żeliwnego lub palnika retortowego,
• wygodny system odpopielania, wykorzystujący na przykład wysuwaną szufladę lub mechaniczny zgarniacz,
• solidną izolację termiczną między paleniskiem a płaszczem wodnym, która ograniczy straty energii.

Całość konstrukcji powinna opierać się na stali żaroodpornej lub blasze o grubości minimum 5 mm, co zagwarantuje stabilność przy długotrwałym obciążeniu cieplnym. Podczas spawania trzeba stosować spoiwa o podwyższonej wytrzymałości, ściśle trzymając się dokumentacji technicznej. Prawidłowe spasowanie wszystkich komponentów, ze szczególnym uwzględnieniem osadzenia ceramiki, nie tylko przedłuży żywotność pieca, ale również zminimalizuje ryzyko korozji niskotemperaturowej. Na koniec warto pamiętać o swobodnym dostępie do punktów serwisowych i regularnej konserwacji wymiennika, co jest warunkiem utrzymania maksymalnej wydajności urządzenia przez lata.

Jak poprawić sprawność i czystość spalania pieca węglowego?

Aby urządzenie pracowało wydajnie, kluczowe jest precyzyjne zarządzanie procesem utleniania. Automatyczna regulacja wydajności, wspomagana przez nowoczesne sterowniki i modulację wentylatora, pozwala na dokładne dawkowanie powietrza pierwotnego oraz wtórnego. Utrzymanie stabilnej temperatury w komorze spalania skutecznie obniża emisję tlenku węgla, a zastosowanie deflektora nad paleniskiem dodatkowo wydłuża drogę spalin i zwiększa ich turbulencję, co ułatwia dopalanie cząstek lotnych.

Warto również zadbać o wnętrze pieca – wyłożenie go cegłą szamotową nie tylko stabilizuje temperaturę, ale także minimalizuje straty ciepła. Wysoka efektywność spalania jest ściśle powiązana z jakością stosowanego opału. W przypadku węgla najlepiej sprawdza się groszek lub orzech o frakcji 15–30 mm, gdyż zapewnia on optymalny przepływ gazów, natomiast użytkownicy automatów powinni wybierać certyfikowany pellet.

Równie ważna jest dbałość o wymiennik ciepła; systematyczne czyszczenie zapobiega osadzaniu się sadzy, która niczym izolator potrafi obniżyć sprawność urządzenia o kilkanaście procent. Jeśli korzystasz ze starszego modelu, rozważ montaż miarkownika górnokanałowego, który automatycznie dopasuje dopływ powietrza do temperatury wody. Pamiętaj też o regularnym usuwaniu popiołu – drożny ruszt to podstawa prawidłowej cyrkulacji powietrza niezbędnej do utleniania węgla.

Gdy wszystkie parametry zostaną właściwie skalibrowane, zyskasz tzw. przejrzyste spaliny, co stanowi najlepszy dowód na wysoką efektywność całego procesu grzewczego.

Jak rozwiązać problem odpopielania rusztu w piecu węglowym?

Skuteczne oczyszczanie rusztu zaczyna się od zapobiegania spiekaniu popiołu. Kluczem do sukcesu jest tutaj precyzyjna kontrola temperatury spalania oraz zapewnienie optymalnej cyrkulacji powietrza. Nie zapominajmy o regularnym sprawdzaniu odstępów między szczeblami – drożność tych prześwitów jest niezbędna dla prawidłowej pracy pieca.

W przypadku własnych konstrukcji świetnie sprawdzają się ruchome ruszty żeliwne, które dzięki mechanicznym drganiom skutecznie rozbijają twarde spieki. Jeśli korzystasz z systemów automatycznych, problem właściwie znika dzięki palnikom retortowym. W takim układzie węgiel jest wypychany nieprzerwanie, co sprawia, że odpady spalania samoczynnie trafiają do popielnika.

Użytkownicy kotłów zasypowych powinni zadbać o pojemną szufladę na popiół. Solidne wykonanie z blachy o grubości przynajmniej 2 mm gwarantuje nie tylko trwałość, ale i wygodny dostęp podczas serwisowania. Pamiętaj, że regularne usuwanie pozostałości to najważniejszy punkt konserwacji, który chroni metalowe elementy przed przegrzaniem i nieodwracalnym odkształceniem.

Współczesne rozwiązania idą jednak o krok dalej – zaawansowane odpopielacze z podajnikiem ślimakowym automatycznie transportują urobek do zewnętrznych pojemników. Modernizując kocioł, warto też pomyśleć o zmianie kąta nachylenia rusztu, co wspomaga grawitacyjne usuwanie odpadów. Równie istotny jest dobór paliwa o właściwej granulacji, najlepiej w przedziale 15–30 mm; mniejsze drobiny mają tendencję do klinowania się w szczelinach.

W razie wątpliwości warto zasięgnąć rady konstruktorów, którzy pomogą wybrać odpowiednie materiały nieprzywierające, ograniczające osadzanie się żużlu na powierzchni rusztu.
