Co znajduje się we wnętrzu czołgu Abramsa?

Konstrukcja czołgu M1 Abrams opiera się na podziale wnętrza na trzy kluczowe sekcje: kierowania, bojową oraz napędową.

Czołg Abrams silnik – moc i osiągi turbowałowego AGT-1500C

Pierwsza z nich wyposażona jest w:

• niezbędne przyrządy nawigacyjne,
• moduł GPS,
• cyfrowy interfejs magistrali danych IVIS,

które ułatwiają precyzyjne prowadzenie maszyny. Sercem pojazdu jest przedział bojowy, w którym dominuje potężna armata M256 kalibru 120 mm. Oprócz stanowisk dla załogi, przestrzeń tę wypełnia:

• system zarządzania polem walki FBCB2,
• zaawansowana optyka,
• wzbogacona o termowizję FLIR,
• szereg czujników.

Producent zadbał również o bezpieczeństwo żołnierzy, stosując specjalne panele odizolowujące amunicję oraz system ochrony przed bronią masowego rażenia, podczas gdy klimatyzacja TMS zdecydowanie poprawia komfort pracy wewnątrz stalowego kadłuba. Tylną część maszyny zajmuje sekcja napędowa z turbiną gazową AGT1500 od Honeywell, zintegrowaną z wydajną transmisją mechaniczną. Najnowsze modernizacje stawiają na modułowość i otwartą architekturę, co w połączeniu z ergonomicznym rozmieszczeniem wszystkich podzespołów znacząco zwiększa szanse załogi na przetrwanie w najtrudniejszych warunkach operacyjnych.

Czołg Abrams – dane techniczne, właściwości i nowoczesne wersje

W jakich przedziałach zorganizowano wnętrze Abramsa?

Wnętrze jednostki podzielono na trzy odrębne strefy, co pozwala na sprawne odseparowanie kluczowych systemów operacyjnych. Front kadłuba zajmuje przedział kierowania, w którym zlokalizowano stanowisko prowadzącego pojazd wraz z niezbędnymi instrumentami kontrolnymi. Centralną część zajmuje przestronna wieża, stanowiąca serce modułu bojowego. To właśnie tam swoje stanowiska mają dowódca oraz celowniczy, a za pancernymi osłonami ukryto systemy kierowania ogniem oraz magazyny amunicji. Tył konstrukcji w całości poświęcono na przedział napędowy, gdzie zainstalowano turbinę gazową AGT-1500, układ przeniesienia napędu oraz zaawansowany system chłodzenia.

Całość oparto na wytrzymałym pancerzu kompozytowym i wielowarstwowym. Aby zwiększyć bezpieczeństwo załogi, w strefach z amunicją zastosowano specjalne panele wydmuchowe, które w razie awarii kierują siłę eksplozji poza wnętrze wozu. Taki układ nie tylko ułatwia bieżące serwisowanie podzespołów, ale przede wszystkim gwarantuje wysoką mobilność jednostki bez względu na jej niemałą masę bojową.

Gdzie w wnętrzu Abramsa przechowywana jest amunicja?

Amunicja scalona, obejmująca pociski typu APDS-T oraz HEAT-T, rozmieszczona jest w specjalnych magazynach wewnątrz wieży i kadłuba pancernego wozu. Kluczowym aspektem tego rozwiązania jest izolacja stref przechowywania za pomocą ciężkich grodzi, co w realny sposób podnosi poziom ochrony załogi.

Ile kosztuje czołg Abrams? Ceny i koszty eksploatacji

Wewnątrz konstrukcji zamontowano dodatkowo panele wydmuchowe, których zadaniem jest bezpieczne odprowadzenie siły ewentualnego wybuchu na zewnątrz maszyny. W planowanych modernizacjach, w tym w wariancie M1E3, inżynierowie zakładają wdrożenie jeszcze bardziej zaawansowanych systemów.

Zastosowanie zamkniętej karuzeli oraz automatu ładowania pozwoli znacznie przyspieszyć obsługę nowoczesnej amunicji programowalnej M1147 AMP. Taka automatyzacja nie tylko usprawnia proces rażenia celów, ale przede wszystkim ogranicza bezpośredni kontakt załogi z ładunkami, co drastycznie zmniejsza ryzyko w bezpośrednim starciu.

Już teraz stosowane mechaniczne zabezpieczenia magazynów skutecznie dbają o wysoką przeżywalność wozów nawet w trudnych warunkach bojowych.

Czołg Abrams — zasięg strzału i czynniki wpływające na skuteczność

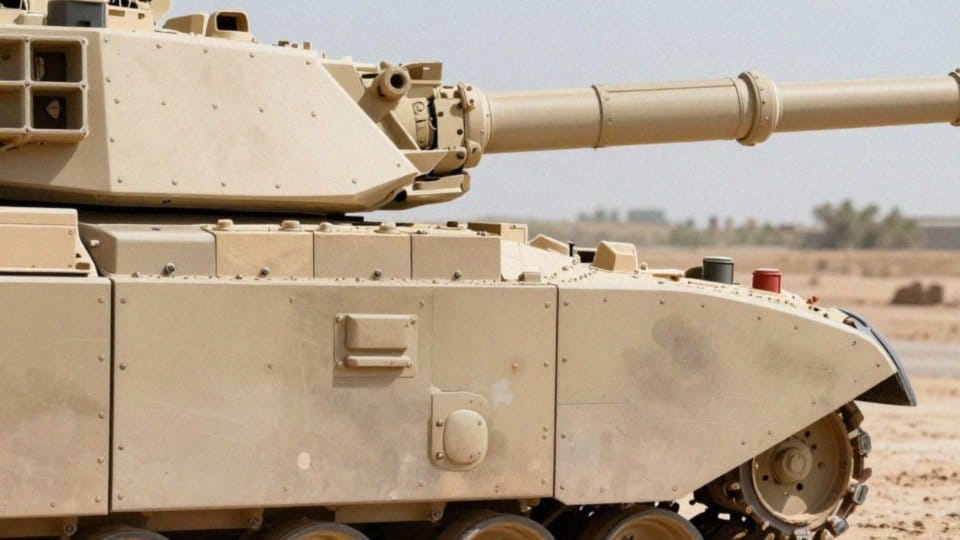

Jak pancerz chroni wnętrze Abramsa?

Wnętrze czołgu M1 Abrams stanowi doskonale zabezpieczoną twierdzę, za co odpowiada wielowarstwowy pancerz kompozytowy. Konstrukcja ta skutecznie neutralizuje zagrożenie ze strony pocisków kinetycznych oraz kumulacyjnych. Wraz z kolejnymi modernizacjami opancerzenie zyskało wkładki ze zubożonego uranu, co drastycznie podniosło odporność maszyny na przebicia. Producent nie spoczął na laurach, wdrażając również zaawansowane systemy EAP oraz NGAP.

Aby jeszcze lepiej zadbać o bezpieczeństwo załogi, wóz wyposażono w aktywne rozwiązania typu Trophy. Ich zadaniem jest przechwycenie i zniszczenie nadlatujących pocisków kierowanych czy dronów-kamikadze, jeszcze zanim dotrą do celu. Z myślą o intensywnych starciach w terenie zurbanizowanym opracowano pakiet TUSK, który uzupełnia kadłub i wieżę o dodatkowe panele oraz pancerz reaktywny.

O krytycznym znaczeniu dla przetrwania wnętrza decydują pancerne grodzie i innowacyjne panele wydmuchowe. W przypadku eksplozji elementy te gwarantują, że jej niszczycielska energia zostanie odprowadzona na zewnątrz. Doświadczenia płynące z pola walki potwierdzają, że ta warstwowa konstrukcja stanowi realną zaporę przed minami i odłamkami. Dzięki tak przemyślanym zabezpieczeniom, nawet gdy zewnętrzna powłoka zostanie poważnie naruszona, serce czołgu pozostaje sprawne, a załoga otrzymuje szansę na przetrwanie.

Kiedy Abramsy będą w Polsce? Harmonogram dostaw i szkolenie załóg

Jakie systemy ochrony chronią załogę wewnątrz Abramsa?

Bezpieczeństwo załogi czołgu M1 Abrams opiera się na przemyślanej, wielowarstwowej strategii łączącej technologie pasywne i aktywne. Fundamentem tej ochrony jest system Trophy, który dzięki radarom wykrywa nadlatujące pociski i neutralizuje je, zanim w ogóle dotkną pancerza.

Szerokie pole widzenia zapewniają:

• zaawansowane sensory termowizyjne,
• układy ostrzegające o namierzaniu laserowym.

To pozwala załodze odpowiednio szybko zareagować. W krytycznych momentach, gdy zawiodą inne zabezpieczenia, rolę przejmują automatyczne systemy przeciwpożarowe, błyskawicznie reagujące na gwałtowny skok temperatury wewnątrz przedziału bojowego. Konstruktorzy zadbali również o ekstremalne scenariusze, takie jak detonacja amunicji. Wtedy do akcji wkraczają:

• pancerne grodzie,
• specjalne panele wydmuchowe,
• które kierują siłę wybuchu na zewnątrz kadłuba, oszczędzając życie ludzi.

Podczas działań w trudnym terenie miejskim Abrams może zostać wyposażony w pakiet TUSK, wzbogacający pancerz o moduły reaktywne i osłony dla obsługi broni. Całość dopełnia zaawansowana filtracja chroniąca przed bronią masowego rażenia oraz nowoczesne magistrale danych. Dzięki nim wymiana informacji o zagrożeniach odbywa się niemal natychmiastowo, co drastycznie podnosi świadomość sytuacyjną i minimalizuje ryzyko zaskoczenia.
