Co to jest układ zamknięty?
| Aspekt | Korzyść/Cecha |
|---|---|
| Bezpieczeństwo | Wyższy poziom bezpieczeństwa instalacji |
| Sprawność | Wyższa sprawność kotłów |
| Efektywność | Czystość i wyższa efektywność systemu |
| Oszczędność | Może przyczynić się do oszczędności energii |
Systemy grzewcze w układzie zamkniętym to rozwiązanie, w którym woda krąży w odizolowanym od otoczenia obiegu. Pracując pod stałym ciśnieniem, instalacja nie ma kontaktu z powietrzem, co skutecznie chroni metalowe komponenty przed korozją i utrzymuje czystość płynu grzewczego. Wyższe ciśnienie podnosi również punkt wrzenia wody, zapobiegając powstawaniu pary w wymiennikach ciepła i tym samym eliminując ryzyko uszkodzeń.
Aby układ działał niezawodnie, niezbędny jest montaż kilku kluczowych podzespołów:
- naczynie przeponowe,
- manometr służący do monitorowania ciśnienia,
- zawór bezpieczeństwa,
- pompa obiegowa, która wymusza efektywny ruch wody.
Całość musi być zaprojektowana zgodnie z surowymi normami bezpieczeństwa, takimi jak EN 12828 czy PN-B-02414:1999. Dzięki wyeliminowaniu zapowietrzenia i pełnej kontroli parametrów ciśnienia, zyskujemy nie tylko wyższą sprawność energetyczną, ale także znacząco przedłużamy trwałość całego urządzenia.
Czy kotły na paliwo stałe działają w układzie zamkniętym?
Zabudowa kotła na paliwo stałe w układzie zamkniętym wymaga uprzedniej zgody producenta urządzenia. Większość tradycyjnych modeli zasypowych została bowiem zaprojektowana z założeniem pracy w systemie otwartym, co wiąże się bezpośrednio z dynamiką spalania – w razie awarii trudno byłoby błyskawicznie wygasić palenisko. Uruchomienie takiego pieca w obiegu ciśnieniowym bez odpowiednich przygotowań grozi gwałtownym skokiem temperatury wody, co w skrajnych przypadkach kończy się rozerwaniem wymiennika.
Aby instalacja była nie tylko bezpieczna, ale i zgodna z obowiązującymi normami, niezbędne jest zastosowanie rozbudowanych zabezpieczeń. Najskuteczniejszym sposobem odizolowania obiegu kotła od reszty instalacji jest:
- montaż wymiennika ciepła,
- bufora,
- wężownicy schładzającej z dedykowanym zaworem termostatycznym,
- grupy bezpieczeństwa wyposażonej w zawór upustowy.
Pamiętaj jednak, że wielu producentów nakłada restrykcje dotyczące pracy urządzenia pod ciśnieniem, uzależniając je od konstrukcji wymiennika czy generowanej mocy cieplnej. Dlatego przed podjęciem jakichkolwiek prac montażowych koniecznie zajrzyj do dokumentacji technicznej swojego modelu. To właśnie tam znajdziesz wiążące wytyczne dotyczące bezpiecznych warunków eksploatacji urządzenia w układzie zamkniętym.

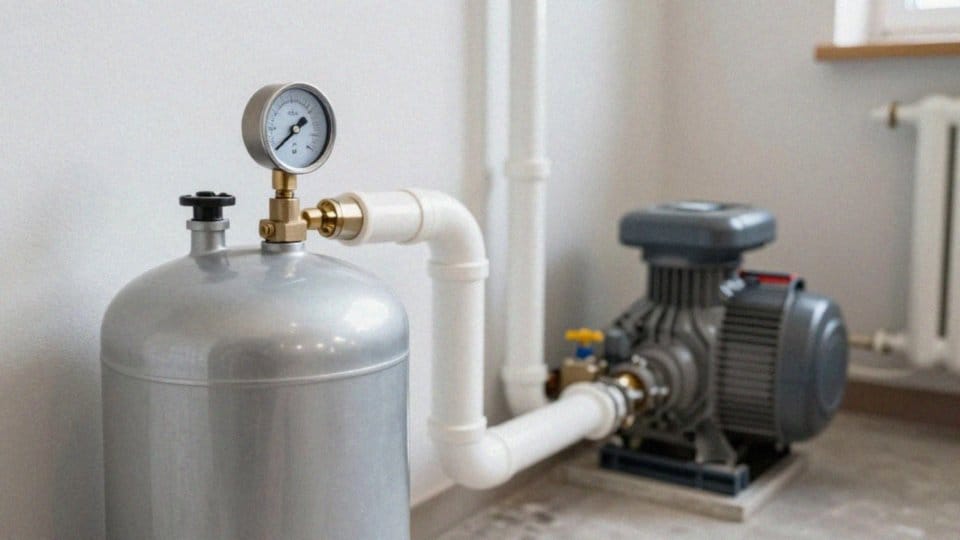

Jakie elementy są wymagane w układzie zamkniętym?
| Element | Funkcja/Charakterystyka |
|---|---|
| Naczynie przeponowe | Zastępuje naczynie otwarte |
| Zawory bezpieczeństwa | Montowane w instalacji zamkniętej |
| Naczynie wzbiorcze | Zapewnia bezpieczeństwo |
Prawidłowe funkcjonowanie instalacji grzewczej zależy od odpowiednio dobranego osprzętu, który skutecznie eliminuje ryzyko przegrzania oraz niekontrolowanego wzrostu ciśnienia. Podstawą jest naczynie przeponowe, czyli wzbiorcze, którego wielkość musi być ściśle dopasowana do całkowitej objętości wody w układzie. Bieżącą kontrolę warunków panujących wewnątrz rur umożliwia manometr, natomiast zawór bezpieczeństwa – zazwyczaj wyregulowany na 2 bary – chroni cały system przed awarią w razie przekroczenia limitów.
O płynną cyrkulację medium dba pompa obiegowa, zsynchronizowana z regulatorem kotła, który precyzyjnie zarządza procesem spalania. Nie można zapominać o rurach wzbiorczych i bezpieczeństwa; to one odpowiadają za bezpieczne odprowadzenie nadmiaru czynnika w krytycznych sytuacjach. Aby pozbyć się uciążliwych gazów, instaluje się armaturę odpowietrzającą, w tym niezwykle praktyczne automatyczne odpowietrzniki.
W systemach zasilanych paliwem stałym musimy zadbać o dodatkowe środki ostrożności przed zbyt wysoką temperaturą. Tutaj niezastąpiona okazuje się wężownica schładzająca wspólnie z termostatycznym zaworem, które w razie potrzeby współpracują z układem odprowadzającym nadmiar energii. Kompleksowa sieć zabezpieczeń, uzupełniona o czujniki temperatury i presostaty, gwarantuje spokój podczas eksploatacji.
Całość projektu powinna być zawsze zgodna z wytycznymi producenta, co pozwala na bezproblemową integrację kotła z buforami ciepła oraz wieloma obiegami ogrzewania podłogowego.
Jak prawidłowo zamontować kocioł w układzie zamkniętym?
Prawidłowy montaż kotła zaczyna się od precyzyjnego zaprojektowania instalacji hydraulicznej, z uwzględnieniem restrykcyjnych norm PN-B-02414 oraz EN 12828. Kluczem do sukcesu jest takie poprowadzenie rur zasilających i powrotnych, aby medium grzewcze krążyło w układzie bez jakichkolwiek oporów.
Dla ochrony urządzenia zawór bezpieczeństwa najlepiej umieścić bezpośrednio na kotle lub na przewodzie wylotowym – pozwoli to na natychmiastową reakcję w razie skoku ciśnienia. Naczynie przeponowe warto zainstalować w miejscu, do którego zawsze będzie łatwy dostęp, pamiętając jednak o wcześniejszym napompowaniu go do wartości określonej w projekcie.
Manometry oraz odpowietrzniki powinny trafić w najwyższe punkty instalacji i inne strategiczne miejsca, co pozwoli stale kontrolować poprawność pracy całego systemu. Wybierając kocioł na paliwo stałe, wystrzegaj się bezpośredniego wpięcia w sieć ciśnieniową. Zdecydowanie bezpieczniejszym rozwiązaniem będzie obieg pośredni, wykorzystujący wymiennik ciepła lub bufor, które skutecznie odizolują źródło ciepła od reszty instalacji.
Podczas prac instalacyjnych nie zapomnij też o:
- wężownicy schładzającej,
- rurze przelewowej,
- niezbędnej grupie bezpieczeństwa.
Pamiętaj, że każdy krok musi być zgodny z zaleceniami producenta, a rozmieszczenie armatury powinno uwzględniać łatwość późniejszego serwisu. Starannie przygotowany schemat zabezpieczeń to najlepsza inwestycja w wydajność i żywotność Twojego ogrzewania na długie lata.
Jak zabezpieczyć kocioł w układzie zamkniętym przed przegrzaniem?
Wielowarstwowa ochrona przed przegrzaniem bazuje na automatycznym odprowadzaniu nadmiarowej energii. Sercem układu jest wężownica połączona z zewnętrznym źródłem zimnej wody, która uruchamia się za sprawą zaworu termostatycznego w momencie, gdy temperatura medium przekroczy 95°C.
Równie istotna jest niezbędna w każdej instalacji grupa bezpieczeństwa, której zadaniem jest:
- redukcja ciśnienia poprzez specjalną rurę odprowadzającą,
- zapewnienie bezpieczeństwa w przypadku awarii.
Nowoczesne kotły na pellet oraz urządzenia piątej klasy zostały wyposażone w inteligentne regulatory. W obliczu awarii zasilania automatycznie odcinają one dopływ paliwa i powietrza, skutecznie wygaszając palenisko. Nad procesem stale czuwają sensors przesyłające aktualne dane o temperaturze wody zasilającej i powrotnej prosto do jednostki sterującej.
W przypadku instalacji o większej mocy warto zainwestować w bufor ciepła, który nie tylko magazynuje nadmiar energii, ale też chroni urządzenie przed dławieniem. Z kolei wykorzystanie rury przelewowej pozwala skierować gorącą wodę do kanalizacji lub zbiornika ciśnieniowego, co stanowi skuteczną barierę przed rozerwaniem wymiennika.
Pamiętaj jednak, że nawet najlepsze technologie wymagają troski. Regularna eksploatacja i systematyczne przeglądy techniczne wszystkich zabezpieczeń to gwarancja, że system zadziała natychmiast, gdy zajdzie taka potrzeba. Szczególną uwagę należy poświęcić redundancji, zwłaszcza przy kotłach na paliwo stałe, które cechuje bardzo duża bezwładność cieplna.
Jak bufor ciepła wpływa na sprawność kotła?
Bufory ciepła to kluczowy element podnoszący sprawność kotła. Stabilizując temperaturę wody w obiegu, wymuszają optymalny przebieg spalania, co eliminuje konieczność ciągłego dławienia urządzenia w chwilach mniejszego zapotrzebowania na energię. Dzięki temu zużywamy mniej opału, a wewnątrz instalacji powstaje zdecydowanie mniej sadzy i uciążliwego kamienia.
Płynna współpraca między kotłem a zbiornikiem sprawia, że system rzadziej przechodzi przez cykle rozpalania i wygaszania, co wydłuża życie podzespołów. Zastosowanie bufora otwiera też drogę do łączenia różnych technologii grzewczych. Bez trudu zintegrujesz z nim:
- pompy ciepła,
- panele solarne,
- budując tym samym elastyczny i nowoczesny układ.
To rozwiązanie przekłada się na realne oszczędności finansowe, bez kompromisów w kwestii komfortu termicznego. Warto pamiętać także o bezpieczeństwie. Magazyn energii pełni rolę swoistego bezpiecznika, który przejmuje nadmiar ciepła w sytuacjach awaryjnych, dając układowi chłodzenia cenny czas na reakcję. W efekcie użytkownik zyskuje nie tylko większą efektywność spalania, ale również rzadziej musi martwić się o serwisowanie wymiennika, ciesząc się bezawaryjną pracą instalacji przez długie lata.

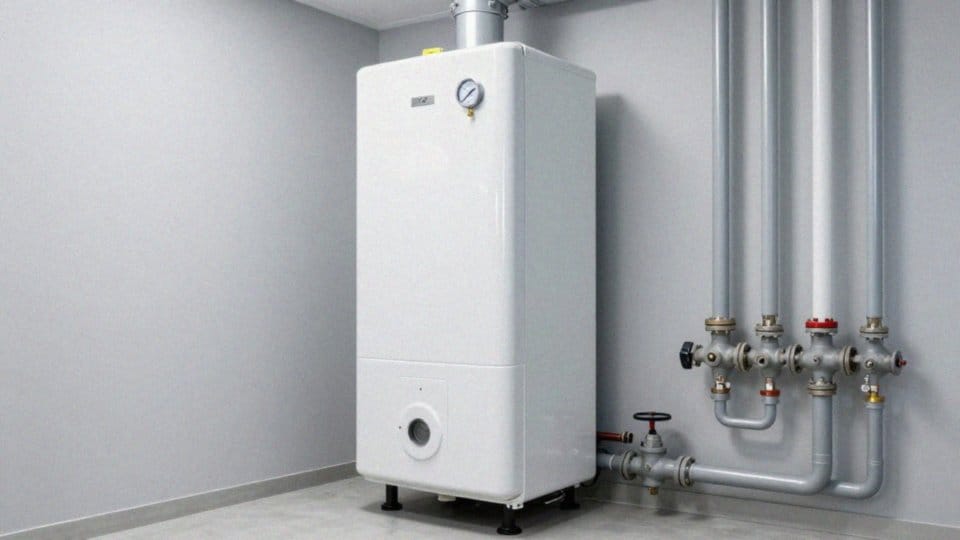

Jak często należy przeprowadzać przeglądy kotła w układzie zamkniętym?
Niezawodność Twojej instalacji zależy przede wszystkim od regularnej troski o jej stan techniczny. Najlepszym drogowskazem w tej kwestii pozostaje instrukcja obsługi dostarczona przez producenta kotła, która precyzyjnie definiuje terminy niezbędnych prac. Warto przyjąć za nawyk comiesięczne sprawdzanie kluczowych parametrów, takich jak:
- aktualne ciśnienie,
- wskazania termostatów,
- szczelność całego układu.
Raz w roku niezbędna jest jednak wizyta profesjonalisty, który przeprowadzi pogłębioną inspekcję. Fachowiec skontroluje parametry naczynia przeponowego i zaworu bezpieczeństwa, co skutecznie zapobiega ryzyku zablokowania mechanizmów. Podczas takiego serwisu weryfikuje się również sprawność odpowietrzników oraz pompy obiegowej, a dokładna kontrola wężownicy schładzającej i grupy bezpieczeństwa stanowi najlepszą barierę przed korozją czy przegrzaniem urządzenia. Jeśli korzystasz z kotłów zasypowych lub eksploatujesz system bardzo intensywnie, pamiętaj o częstszym czyszczeniu wymiennika, aby pozbyć się uciążliwego kamienia i osadów. Pamiętaj, że systematyczna dbałość o sprzęt nie tylko wydłuża czas jego bezawaryjnej pracy, ale przede wszystkim gwarantuje bezpieczeństwo domownikom. Ignorowanie zaleceń serwisowych to prosta droga do poważnych usterek, których koszt naprawy znacznie przewyższa cenę regularnych przeglądów.
Jakie normy i wymagania techniczne obowiązują dla układów zamkniętych?
Projektowanie i obsługa instalacji ciśnieniowych wymagają ścisłego przestrzegania norm, w szczególności PN-B-02414:1999 oraz wytycznych EN 12828. Priorytetem pozostaje tu bezpieczeństwo, które gwarantuje stosowanie certyfikowanych materiałów odpornych na korozję oraz rygorystyczne testy szczelności.
Każdy system centralnego ogrzewania musi posiadać komplet dokumentacji technicznej, potwierdzający zgodność z aktualnymi przepisami dla urządzeń poddawanych wysokiemu ciśnieniu. Kluczowym elementem systemu jest odpowiednia armatura zabezpieczająca, której zadaniem jest niedopuszczenie do niebezpiecznych skoków ciśnienia. Standardowo zawory bezpieczeństwa kalibruje się na wartość nieprzekraczającą 2 barów.
Oprócz ochrony przed wzrostem ciśnienia, niezbędne jest monitorowanie temperatury, zwłaszcza w kotłach na paliwa stałe, gdzie stosuje się urządzenia odprowadzające nadmiar ciepła. W przypadku instalacji w układzie zamkniętym kluczowe jest ścisłe trzymanie się zaleceń producenta kotła, który często wyznacza limity mocy grzewczej dla takich rozwiązań.
Zanim instalacja zostanie oddana do użytku, przechodzi proces odbioru technicznego, podczas którego sprawdza się sprawność automatyki oraz prawidłowe ciśnienie w naczyniu przeponowym. Pamiętajmy, że regularne przeglądy grupy bezpieczeństwa to nie tylko wymóg prawny, ale przede wszystkim sposób na zapewnienie pełnego bezpieczeństwa domowników i ochrony infrastruktury budynku.
