Co to jest zamknięty układ centralnego ogrzewania?
W zamkniętych instalacjach centralnego ogrzewania woda krąży w szczelnym obiegu, całkowicie odizolowana od wpływu atmosfery. Taka konstrukcja eliminuje potrzebę stosowania otwartego naczynia wzbiorczego, co pozwala zachować stabilne ciśnienie pracy. Brak kontaktu z tlenem to kluczowa zaleta tego rozwiązania, gdyż znacząco spowalnia procesy korozji wewnątrz rur i grzejników.
Podczas zmian temperatury objętość cieczy w układzie zauważalnie się zmienia, lecz te różnice sprawnie przejmuje naczynie przeponowe, pełniące funkcję zbiornika ciśnieniowego. Za właściwy przepływ wody odpowiada pompa obiegowa, która współpracuje z niezbędnymi zabezpieczeniami – głównie zestawem zaworów bezpieczeństwa oraz manometrem.
Aby system działał wydajnie i zgodnie z przepisami, cała armatura musi spełniać surowe normy PN-EN 12828. W nowoczesnych, zautomatyzowanych budynkach architekturę układu często uzupełnia wymiennik płytowy, ułatwiający precyzyjne sterowanie temperaturą.
Planując instalację, zwłaszcza przy modernizacji starszych obiektów lub łączeniu kotłów na paliwo stałe z układem zamkniętym, należy niezwykle starannie dobrać wszystkie elementy odporne na wysokie ciśnienie. To właśnie dbałość o detale i indywidualne dopasowanie komponentów decyduje o długowieczności i bezpieczeństwie całego systemu grzewczego.

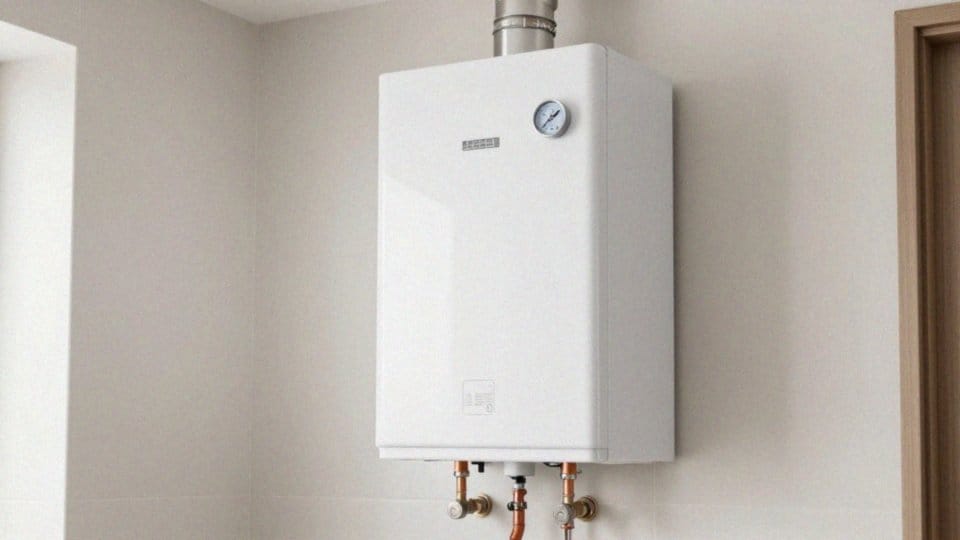

Jakie są korzyści z instalacji centralnego ogrzewania zamkniętej?
| Korzyść | Opis |
|---|---|
| Zmniejszone ryzyko awarii | Mniejsza podatność na usterki systemu |
| Oszczędności energii | Efektywniejsze wykorzystanie ciepła |
| Prostsze wykonanie instalacji | Łatwiejszy montaż i konfiguracja |
| Rekomendacja dla kotłów | Idealna dla kotłów gazowych, olejowych i elektrycznych |
Systemy zamknięte, odcięte od wpływów zewnętrznych, oferują szereg wymiernych korzyści:
- ograniczony dostęp tlenu znacząco hamuje korozję metalowych części,
- podniesienie wydajności cieplnej,
- wyraźne obniżenie kosztów energii,
- współpraca z inteligentną automatyką,
- sprawniejsze wykorzystanie potencjału pomp ciepła i ogrzewania podłogowego.
Dzięki zaawansowanym sterownikom, włączenie w układ bufora ciepła dodatkowo stabilizuje pracę źródła energii, co staje się szczególnie istotne przy modernizacji budynków. W takich przypadkach wymiennik płytowy umożliwia bezpieczne połączenie różnych obiegów grzewczych, zapewniając przy tym szczelność i niezawodność systemu. Podstawą skutecznego montażu pozostaje precyzyjny dobór mocy kotła oraz właściwe zwymiarowanie rur, co pozwala optymalnie zarządzać przepływem czynnika grzewczego. Warto też zainwestować w filtr magnetyczny, który skutecznie wyłapuje zanieczyszczenia, chroniąc pompę obiegową przed przedwczesnym zużyciem. Dzięki automatyzacji procesu podawania paliwa, układ pracuje płynniej, niemal wyręczając użytkownika w stałym monitorowaniu ciśnienia roboczego.

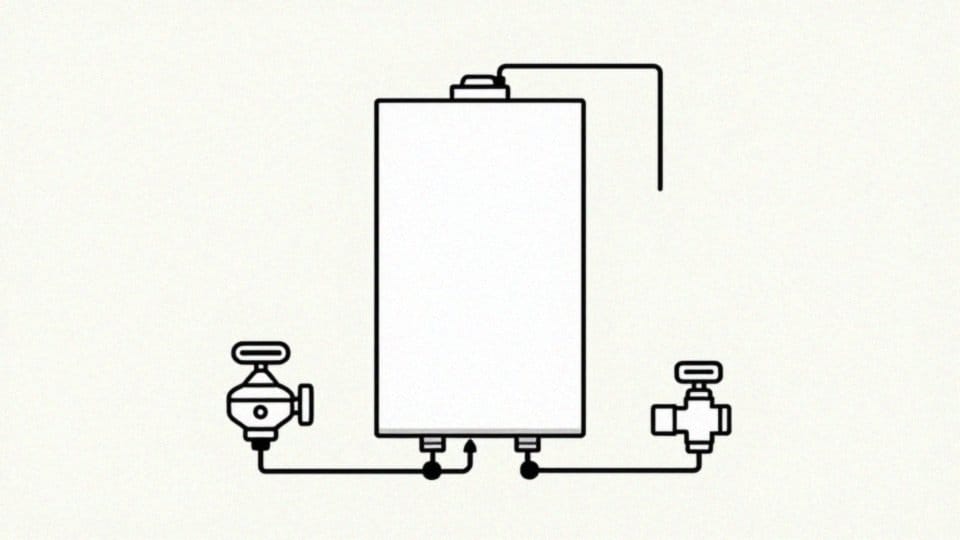

Co powinien zawierać schemat zamkniętej instalacji CO?
| Element | Funkcja | Znaczenie |
|---|---|---|
| Naczynie przeponowe | Stabilizuje ciśnienie | Zapobiega wahaniom ciśnienia w układzie |
| Pompa obiegowa | Wymusza ruch wody | Zapewnia cyrkulację czynnika grzewczego |
| Zawór bezpieczeństwa | Zapobiega eksplozjom i spadkom ciśnienia | Chroni instalację przed uszkodzeniem |
| Zawór zabezpieczenia termicznego | Chroni system przed przegrzaniem | Zabezpiecza instalację przed skutkami zaniku energii elektrycznej |
Prawidłowy projekt instalacji centralnego ogrzewania opiera się na kilku niezbędnych komponentach, które wspólnie zapewniają sprawne działanie całego systemu. Sercem układu jest kocioł oraz naczynie przeponowe, odpowiadające za kompensację wzrostu objętości wody pod wpływem temperatury. Prawidłowy przepływ cieczy wymusza z kolei pompa obiegowa, którą warto wyposażyć w filtr magnetyczny, chroniący urządzenie przed zanieczyszczeniami.
Bezpieczeństwo pracy instalacji gwarantuje zestaw zabezpieczający – zawory ustawione na ciśnienie 1,5 bar oraz manometr umożliwiający bieżący podgląd parametrów pracy. W najwyższych punktach systemu koniecznie umieśćmy odpowietrzniki automatyczne, natomiast przed przegrzaniem źródła ciepła uchroni nas zawór zabezpieczenia termicznego. W sytuacjach awaryjnych, takich jak przerwa w dostawie prądu, sprawdzi się zawór różnicowy, umożliwiający zachowanie obiegu grawitacyjnego.
Jeśli w planach mamy ogrzewanie podłogowe, nie zapominajmy o rozdzielaczach oraz zaworach mieszających, które pozwalają precyzyjnie regulować temperaturę w pomieszczeniach. Gdy łączymy różne źródła ciepła, na przykład kocioł stałopalny z moderną grzejnikową, niezbędny stanie się wymiennik płytowy do rozdzielenia tych sekcji. Dokumentacja techniczna musi uwzględniać również precyzyjne trasy przewodów, średnice rur oraz podłączenie podgrzewacza wody użytkowej wraz z wężownicami.
Całość prac montażowych powinna być zgodna z normą PN-EN 12828, a finalny projekt musi uwzględniać odpowiednią izolację termiczną przewodów oraz stabilne posadowienie urządzeń.
Jak działają pompa obiegowa i naczynie przeponowe?
Pompa obiegowa stanowi serce każdego systemu grzewczego, odpowiadając za nieustanny ruch wody w instalacji. Urządzenie to musi skutecznie pokonywać opory hydrauliczne, determinowane przez średnicę rur oraz skomplikowanie sieci, aby zapewnić optymalny przepływ czynnika między kotłem a grzejnikami.
Wybierając odpowiedni model, trzeba wziąć pod uwagę:
- specyfikę pracy układu,
- rodzaj zamontowanych odbiorników ciepła,
- planowaną temperaturę wody.
Warto przy tym zadbać o filtr magnetyczny – ten niepozorny dodatek doskonale zabezpieczy wirnik przed szkodliwymi dla niego zanieczyszczeniami. W skład sprawnej instalacji wchodzi również naczynie przeponowe, pełniące funkcję zbiornika ciśnieniowego. Jego zadaniem jest przejmowanie nadmiaru objętości czynnika grzewczego, wywołanego naturalnymi skokami temperatury. Wewnątrz znajduje się elastyczna membrana separująca część gazową od wodnej, co pozwala na skuteczną stabilizację ciśnienia w całym układzie.
Uniknięcie usterek armatury wymaga jednak precyzyjnego obliczenia pojemności zbiornika oraz poprawnego ustawienia ciśnienia wstępnego. Całość powinna zostać uzupełniona kompletem dobrze dobranych zaworów bezpieczeństwa, które stanowią zaporę przed przekroczeniem dopuszczalnych parametrów technicznych. Pamiętajmy, że staranny montaż i odpowiednia konfiguracja tych komponentów to nie tylko gwarancja wydajnego ogrzewania, ale przede wszystkim sposób na znaczące wydłużenie żywotności kotła i pozostałych elementów armatury.
Jakie normy regulują projektowanie zamkniętej instalacji CO?
Fundamentem projektowania systemów grzewczych w Polsce jest norma PN-EN 12828. To właśnie ten dokument precyzuje techniczne wymogi instalacji wodnych, kładąc szczególny nacisk na:
- obliczenia hydrauliczne,
- dobór odpowiednich zabezpieczeń,
- standardy bezpieczeństwa w układach zamkniętych.
Realizacja projektu centralnego ogrzewania wymaga przemyślanego podejścia do kilku kluczowych kwestii. Przede wszystkim należy właściwie oszacować moc źródła ciepła, a następnie wykonać obliczenia hydrauliczne gwarantujące optymalny przepływ czynnika grzewczego. Równie ważne jest dopasowanie zaworów bezpieczeństwa do ciśnienia roboczego instalacji, co bezpośrednio przekłada się na jej stabilność. Przygotowując dokumentację, projektant musi uwzględnić również wytyczne dotyczące kotłowni – od odpowiedniej wentylacji po zachowanie bezpiecznych odległości dla urządzeń.
Nie można zapomnieć o izolacji termicznej przewodów, która skutecznie ogranicza niepotrzebne straty energii, ani o precyzyjnym doborze objętości naczynia przeponowego, chroniącego cały układ przed niekontrolowanym wzrostem ciśnienia. Pamiętajmy, że norma PN-EN 12828 to nie jedyny punkt odniesienia. Profesjonalny projekt musi być zgodny z aktualnym prawem budowlanym, zaleceniami producentów poszczególnych urządzeń oraz polskimi normami jakości armatury.
Kompletna dokumentacja powinna zawierać:
- czytelny schemat instalacji,
- zestawienie średnic rur,
- wyczerpujący opis zabezpieczeń.
Tak rzetelne przygotowanie projektu stanowi gwarancję sprawnego odbioru technicznego i zapewnia domownikom pełne bezpieczeństwo na lata.
Jakie jest dopuszczalne ciśnienie robocze zamkniętej instalacji?
W typowych instalacjach zamkniętych ciśnienie robocze oscyluje zazwyczaj wokół 1,5 bara. Ostateczna wartość zależy jednak od:
- skali całego układu,
- specyfikacji użytych kotłów,
- wytrzymałości poszczególnych elementów, takich jak rury czy grzejniki.
To właśnie z myślą o nich dobiera się i konfiguruje zawory bezpieczeństwa, które mają za zadanie zareagować, gdy ciśnienie niebezpiecznie wzrośnie. Kluczowym elementem tej układanki pozostaje odpowiednie napompowanie naczynia przeponowego. Dzięki niemu instalacja skutecznie niweluje skutki zmian objętości czynnika grzewczego, skutecznie zapobiegając gwałtownym skokom ciśnienia podczas podgrzewania wody.
Aby zachować pełną stabilność, należy regularnie spoglądać na manometr. Każde odchylenie od założonego ciśnienia spoczynkowego jest sygnałem alarmowym – może bowiem świadczyć o problemach z naczyniem zbiorczym lub nieszczelności samych zaworów. Utrzymanie parametrów w bezpiecznych granicach to nie tylko kwestia techniki, ale przede wszystkim sposób na przedłużenie żywotności instalacji i ochronę urządzeń przed kosztownymi awariami.
Warto pamiętać, że bezwzględne przestrzeganie wytycznych producenta kotła w zakresie maksymalnego ciśnienia pracy to absolutna podstawa. Tylko dzięki takiemu podejściu system grzewczy będzie działał wydajnie i bezproblemowo przez długie lata.
Jakie zabezpieczenia są konieczne w zamkniętej instalacji CO?
Bezpieczeństwo w instalacjach zamkniętych zależy od współpracy wielu specjalistycznych komponentów, które skutecznie chronią układ przed poważnymi awariami. Fundamentem są zawory bezpieczeństwa, skalibrowane zazwyczaj na 1,5 bara, aby skutecznie zapobiegać krytycznym skokom ciśnienia. Równie ważne jest zabezpieczenie termiczne, które natychmiast reaguje na przegrzanie kotła czy nagły brak prądu.
W sytuacjach awaryjnych, gdy zawiedzie pompa, właściwą cyrkulację medium wymusza zawór różnicowy, zapobiegając przegrzaniu systemu. W trosce o długowieczność pieca, stosuje się zawory mieszające dbające o odpowiednią temperaturę powrotu wody, co skutecznie minimalizuje ryzyko korozji niskotemperaturowej. Czystość obiegu gwarantują z kolei filtry siatkowe i magnetyczne – to one biorą na siebie ciężar wyłapywania zanieczyszczeń, chroniąc delikatną armaturę.
Za płynną pracę instalacji odpowiadają automatyczne odpowietrzniki usuwające zbędne gazy oraz manometr, umożliwiający stały nadzór nad ciśnieniem roboczym. W bardziej skomplikowanych sieciach grzewczych warto wspomóc się odmulaczami i separatorami powietrza, które poprawiają jakość czynnika grzewczego. Stabilność ciśnienia zapewnia natomiast naczynie przeponowe, o ile zostało prawidłowo dopasowane do całkowitej objętości wody w układzie.
Jeżeli planujesz integrację z kotłem stałopalnym, dobrym rozwiązaniem będzie wymiennik płytowy, który rozdziela obiegi i stanowi bezpieczną barierę hydrauliczną. Całość dopełnia staranna izolacja termiczna przewodów, która nie tylko ogranicza straty ciepła, ale również chroni rury przed zamarzaniem. Oczywiście każdy z tych elementów wymaga regularnego serwisu, by system niezawodnie służył przez lata.
Czy kotły stałopalne nadają się do układu zamkniętego?
Większość kotłów na paliwo stałe posiada specyficzną konstrukcję, która wyklucza ich bezpośrednie podłączenie do układu zamkniętego. Problem pojawia się w momencie nagłego wzrostu temperatury, na przykład podczas awarii pompy obiegowej czy braku dopływu prądu, co prowadzi do niekontrolowanego skoku ciśnienia. Taka sytuacja stwarza realne zagrożenie uszkodzenia urządzenia.
Aby bezpiecznie korzystać z tych rozwiązań, konieczne jest zastosowanie układów separujących. Najskuteczniejszym podejściem jest użycie wymiennika płytowego, który skutecznie oddziela obieg kotłowy od reszty instalacji grzewczej. Podnosi to poziom bezpieczeństwa pracy całego systemu i jednocześnie ogranicza problem korozji.
Zamiast tego można zdecydować się na:
- układ mieszany,
- otwarte naczynie wzbiorcze dla obiegu samego źródła ciepła.
Warto również pomyśleć o dodatkowej ochronie przed przegrzaniem, wybierając spośród:
- wężownic schładzających,
- zaworów dwufunkcyjnych DBV.
Bardzo dobrym rozwiązaniem jest także bufor ciepła, który nie tylko przejmuje nadmiar energii, ale pozwala też na jej gromadzenie, co znacząco stabilizuje pracę kotła. Planując tego typu system, zawsze należy pamiętać o restrykcyjnych normach ochrony przed przegrzaniem oraz odpowiedniej armaturze zabezpieczającej. Ostatecznie, kluczem do długotrwałej i bezawaryjnej eksploatacji jest zawsze ścisłe trzymanie się wytycznych producenta.
