Od czego zacząć podłączenie pieca c.o.?
Wszystko zaczyna się od precyzyjnego bilansu cieplnego budynku, przeprowadzonego zgodnie z normą PN-EN 12831. Dzięki tym obliczeniom dowiemy się, jaka moc kotła jest niezbędna dla Twojego obiektu.
Kolejnym krokiem jest przygotowanie szczegółowego projektu instalacji, w którym określimy rodzaj paliwa – niezależnie od tego, czy postawisz na:
- pellet,
- ekogroszek,
- gaz.
Dobrze opracowany dokument wskazuje konkretny typ urządzenia, na przykład kocioł kondensacyjny lub dwufunkcyjny, oraz uwzględnia techniczne parametry układu. W projekcie nie może zabraknąć wytycznych dotyczących:
- średnicy rur,
- rozmieszczenia pomp,
- rozkładu ogrzewania podłogowego i grzejników.
Bardzo istotnym punktem jest również wybór miejsca na kotłownię, która musi spełniać surowe normy bezpieczeństwa, w tym wymagane odległości od ścian oraz dostęp do sprawnego systemu wentylacji i przewodów spalinowych. Plan instalacji powinien także uwzględniać sposób wymiany ciepła, bufor oraz zasobnik na ciepłą wodę użytkową.
Zanim fachowcy przystąpią do pracy, upewnij się, że posiadasz pełną dokumentację techniczno-rozruchową oraz sprawdź, czy instalator posiada odpowiednie uprawnienia. Całość wieńczą testy szczelności systemu, a ostatnim elementem jest krótkie przeszkolenie użytkownika z zasad bezpiecznej obsługi pieca.
Jak czytać schemat podłączenia pieca c.o.?
Analizę dokumentacji technicznej najlepiej zacząć od zlokalizowania fundamentów całego systemu, czyli:
- kotła,
- bufora ciepła,
- wymiennika,
- zasobnika c.w.u.
Przyglądając się połączeniom, zwróć uwagę, czy zastosowano końcówki gwintowane, czy kołnierzowe – to one determinują metodę montażu orurowania. Kolejnym krokiem powinna być weryfikacja kierunków przepływu cieczy; są one zazwyczaj oznaczone strzałkami na obudowach pomp obiegowych. Kluczowe jest również upewnienie się, że zawory zwrotne zamontowano dokładnie w miejscach przewidzianych przez projekt, co skutecznie chroni przed niepożądanym mieszaniem się czynnika w obiegach.
Oprócz samej hydrauliki, rysunek precyzuje:
- układ armatury kontrolno-pomiarowej,
- rozmieszczenie sterowników,
- punkty montażu poszczególnych czujników temperatury.
Nie zapomnij zidentyfikować kluczowych elementów bezpieczeństwa, takich jak:
- naczynia wzbiorcze,
- zawory termiczne,
- zawory bezpieczeństwa,
- które chronią instalację przed awarią.
Dokumentacja podpowiada także, gdzie wpiąć armaturę regulacyjną, w tym zawory trójdrożne lub czterodrożne, odpowiadające za stabilność temperatury zasilania. Jeśli system jest rozbudowany o liczne odbiorniki, zlokalizuj zawory odcinające. Dzięki nim przyszły serwis poszczególnych komponentów będzie znacznie prostszy i mniej kłopotliwy. Zwróć także uwagę na parametry pracy, takie jak dopuszczalne ciśnienie czy specyfika przebiegu przewodu spalinowego. Pamiętaj, że każda dostrzegalna niezgodność między fizycznie dostępną armaturą a projektem wymaga pilnej konsultacji z uprawnionym projektantem.
Kto powinien opracować schemat podłączenia?
Przygotowanie schematu instalacji to zadanie, które należy powierzyć wykwalifikowanemu projektantowi sanitarnemu. Tylko specjalista z uprawnieniami zagwarantuje, że całość będzie w pełni zgodna z rygorystyczną normą PN-EN 12828/A1 oraz aktualnymi wymogami prawa budowlanego. Ekspert odpowiada za dobór kluczowych parametrów – od:
- mocy kotła,
- przekrojów rur,
- właściwego typu zaworów mieszających,
- integracji niezbędnej armatury kontrolno-pomiarowej.
Nie można przy tym zapomnieć o precyzyjnym wyliczeniu naczynia wzbiorczego oraz zabezpieczeń termicznych, ponieważ nawet specyfika przewodu dymowego znacząco rzutuje na efektywność i bezpieczeństwo eksploatacji. Fizyczny montaż kotła powinien spoczywać na barkach doświadczonego instalatora. Wykonawca musi trzymać się przygotowanej dokumentacji, montując osprzęt zgodnie z wytycznymi, a po zakończeniu prac przejść do obowiązkowego rozruchu próbnego.
Finalnym akordem jest przekazanie dokumentacji techniczno-rozruchowej oraz instruktaż użytkownika w zakresie bezpiecznej obsługi urządzenia. Jeśli podczas prac zajdzie konieczność wprowadzenia jakichkolwiek zmian, każdorazowo wymagają one konsultacji z projektantem. To jedyny sposób, by uniknąć ryzyka i zachować wszystkie standardy bezpieczeństwa budynku.
Kiedy wybrać układ otwarty zamiast zamkniętego?
Wybór właściwego systemu grzewczego to decyzja podyktowana typem źródła ciepła oraz rygorystycznymi wytycznymi producenta urządzenia. W przypadku tradycyjnych kotłów na paliwa stałe niezmiennie najlepszym rozwiązaniem pozostaje układ otwarty. Gwarantuje on swobodny dostęp powietrza, co skutecznie niweluje ryzyko niebezpiecznego wzrostu ciśnienia, a zamontowane w nim naczynie przelewowe stanowi pierwszą linię obrony przed przegrzaniem.
Zupełnie inaczej wygląda sytuacja w nowoczesnych instalacjach, takich jak kotły kondensacyjne czy pompy ciepła, gdzie standardem jest układ zamknięty. Odizolowanie czynnika grzewczego od wpływu atmosfery sprawia, że woda pozostaje czystsza, a ryzyko korozji drastycznie spada. Decydując się na ten wariant, pamiętaj jednak o zabezpieczeniu technicznym – zawory schładzające i termiczne są niezbędne, by uchronić system przed awarią.
Planując montaż kotła na paliwo stałe w układzie zamkniętym, musisz bezwzględnie wdrożyć dodatkowe mechanizmy ochronne przewidziane przez producenta. Nie bagatelizuj także parametrów kotłowni; właściwa wydajność wentylacji nawiewnej i wywiewnej to kwestia nie tylko komfortu, ale i bezpieczeństwa. Opieranie się na rzetelnym projekcie zgodnym z dokumentacją techniczną to jedyna droga do stworzenia systemu, który będzie służył bezawaryjnie przez długie lata.

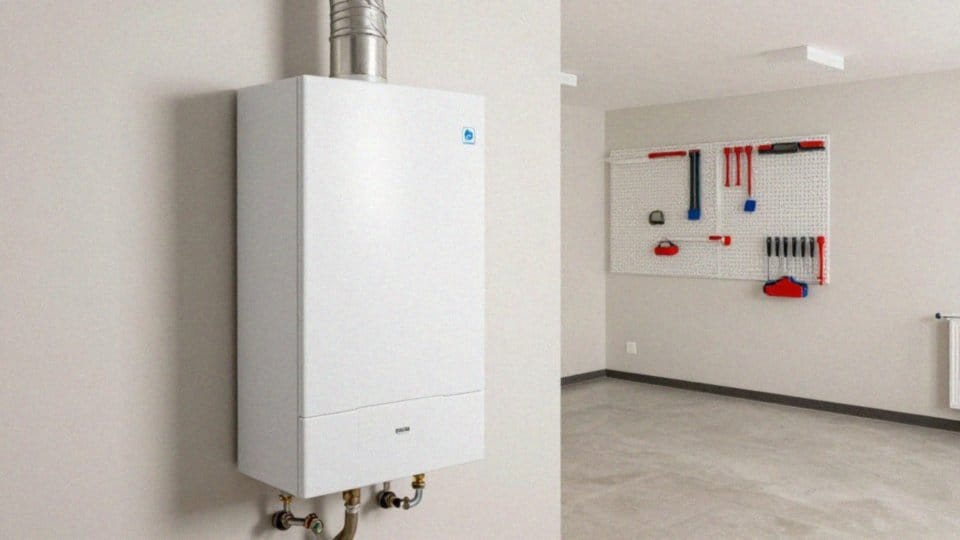

Jak podłączyć kocioł do przewodu spalinowego?
Prawidłowy montaż pieca zaczyna się od precyzyjnego dopasowania przewodu spalinowego do mocy urządzenia oraz stosowanego paliwa. Pierwszym krokiem jest odpowiednie ustawienie kotła w pomieszczeniu; pamiętaj o zachowaniu bezpiecznych odstępów od ścian, co zagwarantuje nie tylko łatwiejszy serwis, ale przede wszystkim ochronę przeciwpożarową.
Do podłączenia komina wykorzystaj dedykowane rury oraz właściwe kształtki. Niezależnie od wybranej metody – czy będą to połączenia gwintowane, czy kołnierzowe – kluczowa pozostaje całkowita szczelność układu. Musisz zadbać o:
- drożność instalacji,
- przekrój rury idealnie skrojony pod wydajność danego modelu,
- system odprowadzania skroplin w nowoczesnych piecach kondensacyjnych,
- izolację termiczną,
- zabezpieczenia antykorozyjne, co jest szczególnie istotne przy kotłach na paliwa stałe.
Każda instalacja powinna być wyposażona w rewizję, która ułatwi późniejsze czyszczenie i przeglądy techniczne. Prace montażowe zawsze zlecaj wykwalifikowanemu instalatorowi, dbając o ścisłe przestrzeganie wytycznych producenta. Po zakończeniu instalacji przychodzi czas na rozruch próbny. To moment, w którym weryfikujemy:
- szczelność,
- siłę ciągu,
- ogólną kulturę pracy systemu.
Sporządzona wówczas dokumentacja to Twój „paszport bezpieczeństwa”, niezbędny przy przyszłym serwisowaniu. Nie zapominaj przy tym o kontroli wentylacji w kotłowni, ponieważ stały dopływ powietrza jest paliwem dla sprawnego procesu spalania.
Gdzie zamontować naczynie wzbiorcze i jak odpowietrzyć instalację?
Montaż naczynia wzbiorczego w najwyższym punkcie instalacji to klucz do sprawnego odpowietrzania i utrzymania stabilnego ciśnienia. Dobór urządzenia zawsze zależy od wymagań projektowych oraz całkowitej objętości cieplnej systemu, przy czym rodzaj zbiornika wyznacza typ układu – w zamkniętych przodują modele z membraną, podczas gdy w otwartych wykorzystuje się wersje przelewowe.
Aby skutecznie usunąć powietrze, stosuje się:
- zawory odpowietrzające w szczytowych punktach instalacji,
- automatyczne odpowietrzniki umieszczone przy pionach.
Sam proces uruchamiania wymaga cierpliwości i przeprowadzenia kilku cykli odgazowania, podczas których warto na bieżąco monitorować ciśnienie i szczelność wszystkich połączeń. Warto przy tym pamiętać o:
- filtrach,
- armaturze kontrolno-pomiarowej.
To proste rozwiązania, które wydłużają żywotność podzespołów i znacząco ułatwiają późniejszą konserwację. Prawidłowe zaprojektowanie tych elementów nie tylko chroni przewody przed korozją, ale także eliminuje irytujący hałas i zapobiega awariom pomp obiegowych. Praktycznym dodatkiem są zawory odcinające, dzięki którym serwis czy wymiana naczynia mogą odbyć się bez konieczności całkowitego opróżniania układu z wody. Finalnie każda instalacja powinna zostać sprawdzona przez fachowca w oparciu o dokumentację techniczno-rozruchową, co gwarantuje pełne bezpieczeństwo użytkowania.

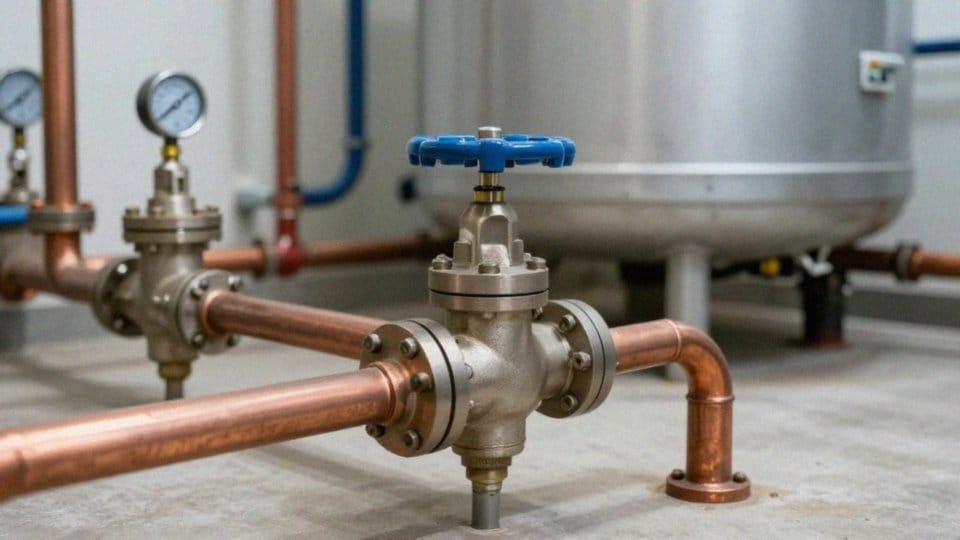

Jak zabezpieczyć kocioł przed zimnym powrotem?
| Element | Funkcja | Wymóg montażu |
|---|---|---|
| Zawór trójdrogowy | Ochrona kotła przed korozją niskotemperaturową | Zalecany do zabezpieczenia termicznego |
| Zawór czterodrogowy | Prawidłowe funkcjonowanie systemu grzewczego | Wymagany, średnica obiegu kotłowego zależna od mocy |
| Zawór zabezpieczenia termicznego | Odprowadzanie nadmiaru ciepła | Wspomaganie kotłów na paliwo stałe w układzie zamkniętym |
Aby uchronić niskotemperaturowe instalacje przed korozją, niezbędne jest dbanie o optymalną temperaturę wody powrotnej. Najskuteczniejszym rozwiązaniem okazuje się montaż zaworu trój- lub czterodrogowego. Element ten miesza gorącą ciecz zasilającą z chłodniejszym powrotem, skutecznie blokując proces kondensacji pary wodnej na wymienniku.
W przypadku urządzeń o większej mocy musimy również pamiętać o:
- dobraniu średnic przewodów zgodnie z zaleceniami producenta,
- co gwarantuje właściwą cyrkulację.
Równie istotne jest zastosowanie zaworu zabezpieczenia termicznego, który w razie awarii odprowadzi nadmiar energii do kanalizacji czy bufora, chroniąc kocioł przed przegrzaniem. Jeśli w jednym układzie łączymy kilka źródeł ciepła, jak choćby kocioł z pompą ciepła, niezbędne stają się zawory zwrotne. Zapobiegają one cofaniu się czynnika i niekontrolowanym przepływom.
Cały proces sterowania warto powierzyć zaawansowanemu sterownikowi, który za pomocą czujników temperatury na zasilaniu i powrocie na bieżąco koryguje położenie zaworu mieszającego. Dla pełnego bezpieczeństwa eksploatacji warto pomyśleć o dodatkowym zaworze schładzającym. Pamiętaj jednak, że każda modyfikacja systemu powinna być zawsze skonfrontowana z projektem technicznym i wymogami hydraulicznymi danej instalacji.
Jak podłączyć bojler i pompę c.w.u.?
Aby poprawnie połączyć bojler z pompą ciepłej wody użytkowej, najlepiej wydzielić dla nich osobny obieg hydrauliczny. Dzięki takiemu rozwiązaniu woda jest dystrybuowana znacznie efektywniej. Sercem tego systemu jest wymiennik ciepła wewnątrz zbiornika oraz pompa obiegowa, która wymusza przepływ między kotłem a zasobnikiem.
Dla pełnej automatyzacji pracy warto wyposażyć układ w sterownik obsługujący funkcję priorytetu CWU. Pozwala ona na chwilowe wstrzymanie ogrzewania pomieszczeń, aby bez zbędnej zwłoki podgrzać zasobnik. W tym celu instaluje się:
- sterowany automatycznie zawór trójdrogowy lub czterodrogowy,
- który kieruje czynnik grzewczy bezpośrednio do wężownicy bojlera.
Co więcej, kluczowe punkty instalacji powinny zostać zabezpieczone zaworami zwrotnymi. Blokują one niepożądany przepływ grawitacyjny i mieszanie się wód, co zapobiega niepotrzebnemu wychładzaniu zbiornika. Nie można również zapomnieć o:
- zaworze bezpieczeństwa, który chroni przed skutkami nadmiernego wzrostu ciśnienia,
- zaworach odcinających, które znacząco ułatwiają późniejszy serwis pompy czy wymianę anody ochronnej, eliminując potrzebę spuszczania wody z całej sieci.
W bardziej złożonych instalacjach bojler podpina się bezpośrednio do wyjść kotła lub bufora, kierując się dobranym wcześniej schematem. Po zakończeniu prac montażowych niezbędny jest test szczelności i sprawności całego układu. Warto wtedy zweryfikować działanie czujników temperatury oraz sprawdzić, czy ciśnienie robocze utrzymuje się na stabilnym poziomie.
