Co to jest zawór czterodrogowy?
| Funkcja | Opis |
|---|---|
| Regulacja temperatury obiegu grzewczego | Kontrola temperatury w instalacjach centralnego ogrzewania |
| Ochrona kotła | Zapobieganie niskiej temperaturze czynnika powracającego |
| Kontrola przepływu | Regulacja przepływu cieczy lub gazów |
Zawór czterodrogowy stanowi zaawansowany komponent regulacyjny, niezbędny w wielu nowoczesnych instalacjach HVAC, centralnego ogrzewania oraz systemach ciepłej wody użytkowej. Jego głównym zadaniem jest precyzyjne mieszanie wody zasilającej z powracającą, co pozwala na sprawne zarządzanie strumieniami w magistrali hydraulicznej.
Konstrukcja urządzenia opiera się na trwałym mosiądzu typu CW617N oraz szczelnych uszczelnieniach EPDM, gwarantujących niezawodność pod odpowiednim ciśnieniem. Poza funkcją rozdzielczą, zawór pełni rolę ochronną – skutecznie zabezpiecza kocioł przed szkodliwą korozją niskotemperaturową poprzez podnoszenie temperatury czynnika wracającego z instalacji. Takie rozwiązanie bezpośrednio przekłada się na wyższą efektywność całego systemu grzewczego.
Szeroka gama rozmiarów, dostępna od DN20 aż do DN40, pozwala na idealne dopasowanie elementu do średnicy rur. Co więcej, możliwość integracji z elektrycznymi siłownikami otwiera drogę do pełnej automatyzacji obiegu, co czyni zawór kluczowym ogniwem w zaawansowanych projektach ogrzewania.
Jak zawór czterodrogowy wpływa na efektywność energetyczną?
Precyzyjne dozowanie mediów w instalacji bezpośrednio przekłada się na wyższą sprawność całego układu. Poprzez płynne łączenie strumieni wody zasilającej z powrotną, zawory mieszające pozwalają wyeliminować zbędne straty energii, ograniczając ryzyko przegrzewania czynnika grzewczego. Taka stabilizacja temperatury sprawia, że kocioł rzadziej się uruchamia, co wydłuża czas jego bezawaryjnej eksploatacji i wymiernie redukuje rachunki za paliwo.
W układach wyposażonych w bufor ciepła lub pompę, zawory wspierają dynamiczne zarządzanie energią. Zastosowanie siłowników oraz nowoczesnej automatyki budynkowej sprawia, że system samodzielnie dopasowuje się do chwilowego zapotrzebowania obiektu na ciepło. W efekcie domownicy cieszą się niezmiennym komfortem termicznym, a koszty utrzymania nieruchomości spadają.
Stawiając na wysokiej klasy armaturę mieszająco-rozdzielającą, zyskujemy pewność, że instalacja będzie pracować w optymalnych warunkach ciśnienia i temperatury przez długie lata.
Jak działa mieszacz czterodrogowy w instalacji grzewczej?
Mieszacz czterodrogowy opiera swoje działanie na precyzyjnym łączeniu gorącej wody z kotła z chłodniejszym strumieniem wracającym z instalacji grzewczej. Kluczową rolę pełni w nim wewnętrzny trzpień – to właśnie jego ustawienie determinuje proporcje mieszanych cieczy. Przekręcając ten element, możemy płynnie regulować temperaturę zasilania grzejników, dbając jednocześnie o odpowiednie podgrzanie wody powracającej do źródła ciepła, co znacznie podnosi żywotność kotła.
W zaawansowanych systemach nad tym procesem czuwa siłownik elektryczny, taki jak model AM83. Urządzenie to z dużą dokładnością zarządza momentem obrotowym, który zazwyczaj nie przekracza 1 Nm. Automatyka pozwala utrzymać minimalne otwarcie zaworu w granicach 10–20%, co skutecznie eliminuje ryzyko niestabilnego przepływu w układzie.
Solidna konstrukcja wykonana z mosiądzu CW617N sprawia, że mieszacz bez trudu znosi pracę pod ciśnieniem do 10 barów i w temperaturze sięgającej 100°C. Co istotne, urządzenie jest niezwykle elastyczne w montażu – zależnie od konfiguracji instalacji, może pełnić funkcję mieszacza lub rozdzielacza, idealnie wpisując się w bieżące potrzeby termiczne każdego budynku.
Jak zawór czterodrogowy stabilizuje temperaturę powrotu?
Ochrona kotła przed zbyt niską temperaturą powrotu opiera się na automatycznym zawracaniu części gorącego czynnika prosto do przewodu powrotnego. Takie rozwiązanie nie tylko podnosi temperaturę wody wpadającej do źródła ciepła, ale przede wszystkim skutecznie eliminuje ryzyko kondensacji spalin oraz korozji wymiennika.
Cały proces koordynują czujniki rozlokowane na orurowaniu, które na bieżąco raportują dane do sterownika elektronicznego. Kiedy urządzenie odnotuje spadek temperatury poniżej wyznaczonego progu, automatycznie zwiększa dopływ gorącego medium. Z kolei jego wzrost wywołuje odwrotną reakcję – ograniczanie przepływu. Dzięki precyzyjnemu działaniu siłownika zmiany te zachodzą płynnie, co skutecznie minimalizuje pulsacje temperatury czynnika grzewczego.
Mechanizm ten okazuje się szczególnie kluczowy w systemach ogrzewania podłogowego, w których stabilność parametrów decyduje o komforcie domowników. Inteligentne zarządzanie przepływami sprawia, że cała instalacja pracuje optymalnie, niezależnie od kaprysów pogody czy aktualnego zapotrzebowania na ciepło.
Jak dobrać zawór czterodrogowy do instalacji CO?
Wybór odpowiedniego zaworu do instalacji CO zawsze zaczyna się od wnikliwej analizy parametrów technicznych oraz specyfiki hydraulicznej danego budynku. Najważniejszym punktem jest poprawne dobranie średnicy DN do nominalnego przepływu, co pozwala uniknąć niepotrzebnego wzrostu oporów hydraulicznych. Kluczowe wytyczne znajdziemy w:
- wydajności zamontowanej pompy obiegowej,
- mocy, jaką generuje źródło ciepła,
- wykorzystanym materiale.
Solidne korpusy wykonane z mosiądzu klasy CW617N świetnie radzą sobie z wyzwaniami typowymi dla domowych układów, wytrzymując zarówno wysokie temperatury, jak i ciśnienie robocze dochodzące do 10 barów. Dobrze też sprawdzić, czy wybrany model odnajdzie się w szerokim spektrum temperatur – od nowoczesnego ogrzewania podłogowego po tradycyjne grzejniki. Jeśli planujemy automatyzację instalacji, musimy upewnić się, że zawór bezproblemowo współpracuje z siłownikiem.
Podczas zakupów warto skontrolować:
- wymagany moment obrotowy,
- standard przyłącza mechanicznego zgodny z naszymi rurami.
W przypadku systemów wyposażonych w bufor ciepła, strzałem w dziesiątkę będzie armatura o precyzyjnej charakterystyce przepływu, która znacznie ułatwi integrację z automatyką zewnętrzną. Na koniec warto zajrzeć w dokumentację, aby upewnić się co do rodzaju gwintów i sprawdzić, czy nie przydadzą nam się praktyczne dodatki, jak choćby przepływomierz dla lepszej kontroli wydajności całego obiegu.

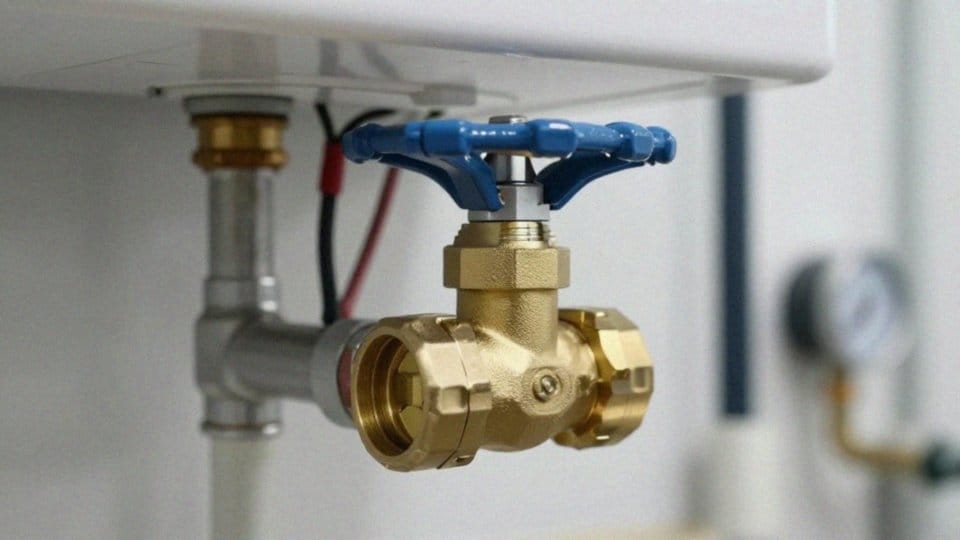

Jak podłączyć siłownik do czterodrogowego zaworu mieszającego?
Prawidłowy montaż napędu rozpoczyna się od precyzyjnego doboru urządzenia do specyfiki zaworu. W przypadku armatury o mniejszych średnicach zazwyczaj wystarcza moment obrotowy poniżej 1 Nm, jednak kluczowe jest zapewnienie pełnej zgodności mechanicznej obu elementów. Często niezbędne okazuje się zastosowanie specjalnego adaptera, który pozwoli pewnie osadzić siłownik na trzpieniu.
Przed przystąpieniem do jakichkolwiek prac montażowych bezwzględnie odłącz zasilanie. Kolejnym etapem jest stabilne zamocowanie siłownika na korpusie zaworu – pamiętaj, aby zawsze stosować się do zaleceń producenta i upewnić się, że kąt obrotu urządzenia pokrywa się z zakresem pracy samego zaworu.
Kiedy sprzęt jest już na miejscu, pora na podłączenia elektryczne. Tutaj liczy się dbałość o detale: sprawdź napięcie, pobór mocy oraz poprawną polaryzację przewodów sterujących, niezależnie od tego, czy używasz sygnału 0–10 V, czy sterowania 3-punktowego. Warto też przeprowadzić kalibrację, podczas której zweryfikujesz działanie ograniczników mechanicznych, poprawność pozycjonowania w sterowniku oraz stan minimalnego otwarcia przepustnicy.
Jeśli planujesz wpięcie systemu w automatykę budynkową, poświęć chwilę na konfigurację czujników temperatury i parametrów sygnałów wejściowych. Dbając o dopasowanie urządzenia do warunków środowiskowych i restrykcyjne przestrzeganie klasy szczelności IP, znacząco wydłużysz żywotność instalacji, unikając przy tym kosztownych awarii czy błędów projektowych.

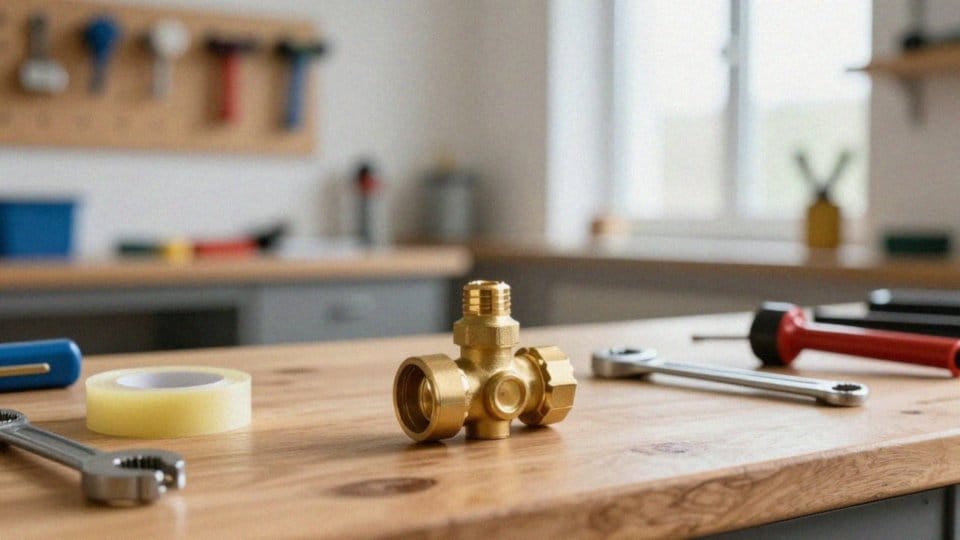

Jakich błędów montażu zaworu czterodrogowego unikać?
Prawidłowy montaż zaworu czterodrogowego zaczyna się od precyzyjnego przypisania portów zasilania i powrotu. Nawet drobna pomyłka w ich kierunku sprawi, że armatura zadziała odwrotnie niż powinna. W konsekwencji ryzykujemy brak ochrony kotła przed korozją niskotemperaturową oraz nieprzewidywalne skoki temperatury w całym systemie.
Kolejnym fundamentem jest szczelność. Rzetelne uszczelnienie połączeń i dokładne odpowietrzenie instalacji skutecznie chroni mosiężny korpus przed kawitacją oraz postępowym niszczeniem materiału. Pamiętaj też, aby nie pozostawiać zaworu w stanie pełnego zamknięcia, co często wywołuje irytujące szumy i pulsacje w rurach.
Aby cieszyć się bezawaryjną pracą urządzenia przez lata, warto zainstalować filtry, które zatrzymają zanieczyszczenia stałe i osady mogące blokować precyzyjne mechanizmy. Nie zapomnij również o kalibracji siłownika. Niewłaściwe nastawy elektroniki nie tylko uniemożliwiają stabilną regulację ciepła, ale mogą doprowadzić do przeciążenia napędu.
Uwaga na kwestie gwarancyjne – producent może odrzucić roszczenia, jeśli zabraknie zaworów odcinających, ułatwiających serwisowanie, lub gdy medium przekroczy dopuszczalne parametry pracy. Zawsze wspieraj się dokumentacją techniczną i dedykowanymi akcesoriami, co pozwoli na sprawną diagnostykę i uniknięcie kosztownych przeróbek.
Zanim oddasz układ do użytku, zawsze wykonaj test szczelności, aby mieć pewność, że woda grzewcza nie wydostanie się na zewnątrz.
