Co to jest schemat instalacji CO?
Projekt instalacji grzewczej to nic innego jak techniczna mapa budynku, która precyzyjnie obrazuje rozmieszczenie kluczowych komponentów odpowiadających za komfort cieplny. Znajdziemy tam lokalizację:
- kotła,
- grzejników,
- pętli ogrzewania podłogowego,
- miejsca wyznaczonego na zasobnik ciepłej wody.
To właśnie ten dokument dyktuje sposób, w jaki energia będzie rozsyłana po całym obiekcie. W zależności od potrzeb, instalacja może pracować w układzie otwartym, wykorzystującym naczynie wzbiorcze, lub w systemie zamkniętym, wyposażonym w przeponowe naczynie ciśnieniowe. Profesjonalny schemat wykracza jednak poza samą sieć rur – uwzględnia również szereg urządzeń sterujących, takich jak:
- zawory trójdrogowe,
- zawory mieszające,
- zaawansowana automatyka.
Nie można również zapomnieć o niezbędnych zabezpieczeniach chroniących system przed niebezpiecznym wzrostem temperatury lub ciśnienia. Podstawą dla poprawnego wykonania projektu są obliczenia hydrauliczne, dzięki którym inżynierowie precyzyjnie dobierają średnice przewodów. Współczesne rozwiązania coraz częściej wykraczają poza standard, integrując tradycyjne ogrzewanie z odnawialnymi źródłami energii. W takich hybrydowych instalacjach projektant uwzględnia także:
- współpracujące ze sobą bufory ciepła,
- wymienniki płytowe.
Całość dopełnia przemyślana instalacja cyrkulacyjna, która dba o to, by ciepła woda była dostępna w kranach natychmiast po ich odkręceniu.
Jak dopasować schemat instalacji CO do domu?
Planowanie instalacji centralnego ogrzewania to proces, w którym liczy się każdy detal. Całość zaczynamy od precyzyjnego zestawienia kubatury budynku z mocą wybranych źródeł ciepła, niezależnie od tego, czy stawiamy na pompy ciepła, czy nowoczesne kotły. Następnie przychodzi czas na podział instalacji na obwody grzejnikowe i płaszczyznowe.
W przypadku popularnej „podłogówki” kluczowy staje się wybór układu:
- meandrowego,
- ślimakowego.
Wybór ten pozwala precyzyjnie zarządzać rozkładem temperatury w całym domu. Prawidłowo zaprojektowane średnice przewodów to gwarancja sprawnego przepływu wody i ograniczenia strat energii. Równie istotne jest strategiczne rozmieszczenie rozdzielaczy oraz dobór pompy obiegowej, której parametry muszą współgrać z oporami hydraulicznymi sieci.
W nowoczesnych domach standardem staje się regulator pogodowy, który automatycznie dopasowuje temperaturę zasilania do warunków za oknem. Jeśli decydujemy się na system hybrydowy, warto wstawić bufor ciepła. Stabilizuje on pracę całego układu, a przy okazji otwiera furtkę do przyszłych inwestycji, takich jak montaż kolektorów słonecznych.
O bezpieczeństwo zadba naczynie przeponowe, chroniąc instalację przed gwałtownymi skokami ciśnienia. Pamiętajmy też o solidnej izolacji przewodów oraz materiałach odpornych na korozję – stal czy sprawdzone tworzywa sztuczne sprawdzą się tu doskonale. Dobry projekt musi łączyć wysoką efektywność z przemyślaną ergonomią, tak aby każda konserwacja zaworów czy armatury była w przyszłości czystą formalnością.

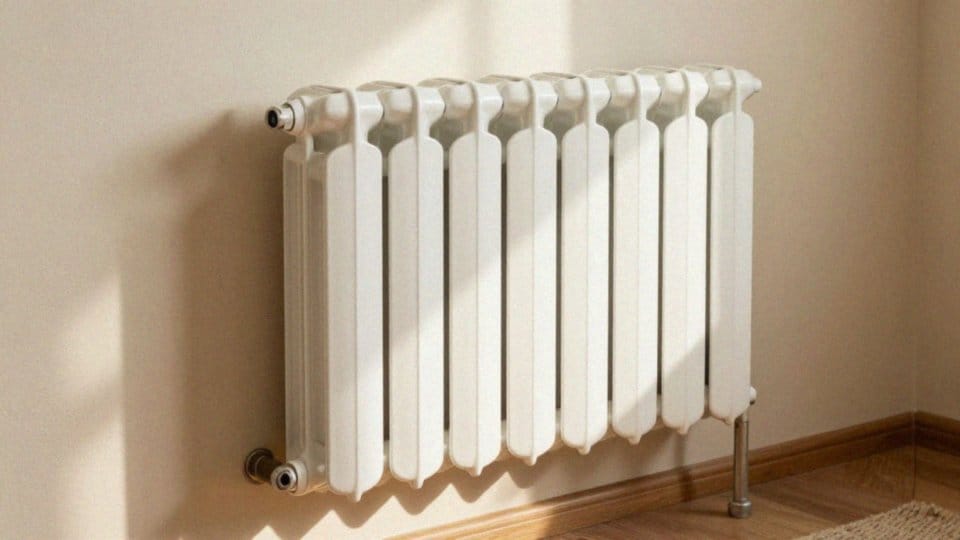

Kiedy instalacja grawitacyjna się sprawdzi?
Ogrzewanie grawitacyjne świetnie sprawdza się w niewielkich domach jednorodzinnych, pod warunkiem zachowania właściwej różnicy poziomów między kotłem a grzejnikami. Cały mechanizm opiera się na naturalnym ruchu wody, wprawianej w obieg przez zmiany jej gęstości w zależności od temperatury. Aby zjawisko to przebiegało sprawnie, instalacja musi stawiać minimalny opór, co osiąga się poprzez:
- skrót długości przewodów,
- zastosowanie rur o dużym przekroju.
Taka konstrukcja pozwala wyeliminować potrzebę montażu pompy obiegowej. Współcześnie stalowe układy grawitacyjne wykonuje się najczęściej jako instalacje otwarte, idealnie współgrające z kotłami na paliwo stałe. Kluczowym elementem jest tutaj naczynie zbiorcze, które skutecznie zabezpiecza całość przed niebezpiecznym wzrostem ciśnienia lub przegrzaniem. System ten ceniony jest za niezawodność i prostotę – w podstawowych układach dwururowych ciepło rozchodzi się płynnie, nie wymagając zaawansowanej elektroniki sterującej.
Mimo tych zalet, tradycyjna grawitacja ma swoje słabe strony. W większych posiadłościach trudno uzyskać równomierną temperaturę w każdym pomieszczeniu, co wynika z braku precyzyjnej możliwości regulacji poszczególnych obwodów. Im bardziej skomplikowana sieć rur czy większa liczba kondygnacji, tym mniej efektywna staje się naturalna cyrkulacja. W takich budynkach zdecydowanie lepszym rozwiązaniem okazują się układy pompowe, które nie tylko gwarantują stabilną pracę, ale też zwalniają inwestora z konieczności prowadzenia instalacji o ogromnych średnicach.
Kiedy potrzebna jest pompa i jak dobrać średnice przewodów?
Pompa obiegowa staje się niezbędna, gdy naturalna cyrkulacja przestaje wystarczać do efektywnego rozprowadzenia ciepła. Dotyczy to szczególnie:
- złożonych instalacji podłogowych,
- układów zamkniętych,
- budynków wielokondygnacyjnych,
- gdzie woda musi pokonać długą drogę w rurach.
Zastosowanie pomp pozwala na precyzyjne sterowanie przepływem, zwłaszcza gdy zdecydujemy się na podział systemu na niezależne, automatycznie zarządzane obiegi wsparte sprzęgłami hydraulicznymi. Dobór średnic przewodów jest kluczowy dla zachowania optymalnego przepływu przy możliwie najniższych stratach ciśnienia. Projektując sieć, trzeba wziąć pod uwagę łączną moc kotła i grzejników oraz pamiętać o prędkości krytycznej czynnika grzewczego.
Standardową praktyką jest montaż rur o większym przekroju na głównych magistralach i pionach. Z kolei w gałęziach prowadzących do grzejników oraz pętlach podłogówki stosuje się węższe przewody – pomaga to osiągnąć równomierne nagrzewanie pomieszczeń. W instalacjach podłogowych kluczową rolę odgrywa rozdzielacz, który zapewnia hydrauliczne zrównoważenie poszczególnych pętli.
Modernizując systemy grawitacyjne na warianty pompowe, musimy wymienić osprzęt. Dobrym rozwiązaniem jest montaż zaworów różnicowych, które ratują przepływ w razie braku zasilania, oraz użycie naczynia przeponowego dla stabilizacji ciśnienia. Przy bardziej rozbudowanych konstrukcjach, wykorzystujących bufor ciepła czy wymiennik płytowy, wydajność pompy musi pokryć sumaryczny opór wszystkich współpracujących ze sobą obwodów.
Odpowiednie zwymiarowanie instalacji nie tylko zapewnia komfort cieplny, ale przede wszystkim chroni przed uciążliwym szumem w rurach oraz zjawiskiem erozji, wywołanym zbyt szybkim ruchem wody.
Kiedy warto wybrać hybrydowy schemat instalacji CO?
Inwestycja w hybrydowe systemy grzewcze to świetne rozwiązanie zarówno dla modernizowanych domów, jak i nowych projektów, którym zależy na maksymalnej elastyczności. Takie podejście pozwala na inteligentne łączenie bardzo różnorodnych źródeł energii, od nowoczesnych pomp ciepła, przez instalacje solarne, aż po klasyczne kotły. Sercem układu jest zazwyczaj połączenie wydajnych grzejników z komfortowym ogrzewaniem podłogowym, co pozwala na precyzyjne dopasowanie ciepła do każdej strefy budynku. Całość spina bufor ciepła, który efektywnie magazynuje nadwyżki energii. Z kolei zastosowanie sprzęgła hydraulicznego lub wymiennika płytowego pozwala bezproblemowo odseparować od siebie obiegi o odmiennych parametrach pracy, na przykład łącząc stare kotły na paliwo stałe z zaawansowaną technologią pomp ciepła. O płynną współpracę wszystkich komponentów dba inteligentna automatyka z regulatorem pogodowym i zaworami trójdrogowymi. System samodzielnie analizuje koszty eksploatacji oraz aktualne zyski z energii słonecznej, wybierając najbardziej opłacalne źródło w danym momencie.
Na montaż hybrydy warto postawić szczególnie wtedy, gdy:
- chcemy efektywnie wspomagać podgrzewanie wody użytkowej energią ze słońca,
- zależy nam na mniejszej emisji dwutlenku węgla dzięki płynnemu przełączaniu się na odnawialne źródła,
- budynek wymaga skomplikowanego sterowania wieloma strefami o odmiennych potrzebach cieplnych,
- priorytetem jest optymalizacja wydatków na ogrzewanie poprzez precyzyjne zarządzanie pracą urządzeń.
Taka konfiguracja skutecznie rozwiązuje też problem różnych dynamik grzania – pozwala błyskawicznie podnieść temperaturę w pomieszczeniach z grzejnikami, jednocześnie utrzymując stałe, niskie ciepło w „podłogówce”. Dzięki zaawansowanej integracji wszystko działa jak jeden, sprawny mechanizm, który maksymalizuje efektywność cieplną całego obiektu.
Jakie zabezpieczenia wymaga schemat instalacji CO?
| Element zabezpieczający | Typ instalacji | Funkcja |
|---|---|---|
| Zawór różnicowy | Ogólny | Zabezpieczenie przy awarii lub przerwie dostawy prądu |
| Zawór zabezpieczenia termicznego | Ogólny | Zabezpieczenie instalacji w sytuacji awarii |
| Zawór termostatyczny | Układ mieszany | Zabezpieczenie termiczne |
| Naczynie zbiorcze | Układ otwarty | Połączenie instalacji z powietrzem |
| Zbiornik ciśnieniowy | Układ zamknięty | Zadanie naczynia zbiorczego w układzie otwartym |
Bezpieczeństwo hydrauliczne instalacji grzewczej to wypadkowa kilku kluczowych komponentów. Pierwszym z nich jest zawór zabezpieczenia termicznego, który w sytuacjach awaryjnych chroni kocioł przed niebezpiecznym wzrostem temperatury. W układach zamkniętych niezastąpione jest naczynie przeponowe, skutecznie stabilizujące ciśnienie robocze w całym obiegu. Oprócz tego, warto zadbać o zawór różnicowy, który umożliwia obieg grawitacyjny w razie zaniku zasilania lub awarii pompy, co stanowi ważny bezpiecznik przeciwko przegrzaniu.
Czystość medium i sprawne usuwanie gazów z instalacji gwarantują natomiast przemyślane rozmieszczenie filtrów oraz odpowietrzników w najwyższych punktach systemu. Aby serwisowanie poszczególnych podzespołów było szybkie i czyste, stosuje się zawory odcinające, dzięki którym nie ma potrzeby spuszczania wody z całej sieci. Działanie kotła wspomaga zawór trójdrożny z siłownikiem lub klasyczny termostat, które chronią urządzenie przed korozją niskotemperaturową, dbając o właściwą temperaturę powrotu.
Nad wszystkim czuwa automatyka sterująca, nieustannie monitorująca parametry pracy w czasie rzeczywistym. W bardziej złożonych systemach, szczególnie przy kotłach na paliwo stałe czy instalacjach z ciepłą wodą użytkową, skuteczną separację obiegów zapewnia wymiennik płytowy. Taka przemyślana konfiguracja wyklucza ryzyko nagłych skoków ciśnienia, co przekłada się na bezawaryjną i wydajną pracę układu przez długie lata.

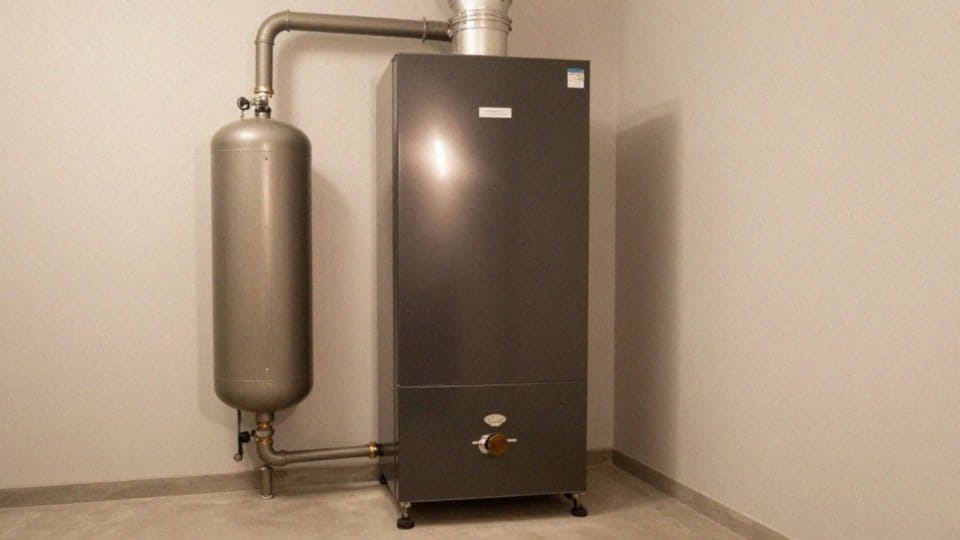

Czy instalacja otwarta pasuje do kotła na paliwo stałe?
W przypadku kotłów na paliwo stałe systemy otwarte wciąż cieszą się dużą popularnością. Głównym atutem tego rozwiązania jest naturalne odpowietrzanie instalacji oraz wysoki poziom bezpieczeństwa, szczególnie w sytuacjach kryzysowych, takich jak:
- nagła przerwa w dostawie prądu,
- awaria pompy obiegowej.
Dzięki bezpośredniemu połączeniu z atmosferą poprzez naczynie zbiorcze, układ ten skutecznie eliminuje ryzyko niebezpiecznego wzrostu ciśnienia, jeśli urządzenie ulegnie przegrzaniu. Niestety, ten model pracy nie jest pozbawiony wad. Stały kontakt wody z powietrzem sprzyja utlenianiu się metalowych elementów, co w perspektywie czasu przyspiesza procesy korozyjne wewnątrz rur i grzejników. Dodatkowo, specyfika takiej konstrukcji wymusza stosowanie rur o większych średnicach, co utrudnia automatyzację procesu i znacząco zwiększa całkowitą objętość wody w obiegu.
Dzisiejsze techniki grzewcze często stosują rozwiązania hybrydowe, łączące sprawdzone metody z nowoczesnymi wymaganiami. Zastosowanie wymiennika płytowego pozwala skutecznie odizolować kocioł pracujący w układzie otwartym od reszty systemu ciśnieniowego. Taka separacja otwiera drogę do włączenia bufora ciepła, który nie tylko poprawia efektywność spalania, ale też pozwala efektywnie magazynować energię.
W instalacjach, w których priorytetem jest długowieczność i bezawaryjność, kluczowe staje się staranne zaprojektowanie zabezpieczeń. Warto zadbać o:
- zawór różnicowy gwarantujący przepływ grawitacyjny,
- przemyślane umiejscowienie naczynia przelewowego.
Choć systemy otwarte wydają się stosunkowo proste w montażu, ich obsługa wymaga pewnej dyscypliny, szczególnie w kwestii regularnego doglądania poziomu wody. Dzięki temu unikniemy gromadzenia się zanieczyszczeń i przedłużymy trwałość wymiennika kotła, minimalizując szkodliwy wpływ tlenu na jego wnętrze.
