Podłączenie kotła: co obejmuje proces?
| Rodzaj podłączenia | Cel/Funkcja |
|---|---|
| Instalacja gazowa | Dostarczenie paliwa |
| Przewody powietrzno-spalinowe | Bezpieczne odprowadzanie spalin |
| Instalacja grzewcza | Przekazywanie ciepła do systemu |
| Układ z zaworem czterodrogowym | Ochrona przed korozją |
Podłączenie kotła to złożony proces, którego nadrzędnym celem jest zagwarantowanie bezpieczeństwa domowników oraz maksymalnej wydajności całego systemu grzewczego. Zanim na dobre rozpoczniemy prace, musimy upewnić się, że moc urządzenia jest idealnie dopasowana do założeń projektowych, co reguluje norma PN-EN 12831.
Wszystko zaczyna się od przygotowania odpowiedniego miejsca w kotłowni, gdzie kluczowe jest zachowanie wymaganych odstępów montażowych. Kolejny etap to wykonanie przyłączy hydraulicznych. Niezależnie od tego, czy korzystamy z klasycznych grzejników, czy z ogrzewania płaszczyznowego, musimy zadbać o wpięcie instalacji wodnej i kanalizacyjnej. W przypadku urządzeń kondensacyjnych niezbędne jest odprowadzenie skroplin oraz montaż zasobnika wody użytkowej.
Równie ważna jest armatura kontrolno-pomiarowa. Aby układ działał bezawaryjnie, konieczna jest instalacja:
- zaworów bezpieczeństwa,
- zaworów zwrotnych,
- naczyń wzbiorczych,
- zaworów czterodrogowych,
- wymienników ciepła,
- specjalistycznych filtrów oczyszczających medium.
Wszystko to łączy się za pomocą trwałych złączy gwintowanych lub kołnierzowych. Równie istotna jest prawidłowa gospodarka spalinami. Montaż dedykowanych przewodów lub wpięcie do istniejącego komina musi zapewniać właściwy ciąg. Gdy część mechaniczna jest już gotowa, przychodzi czas na przepłukanie instalacji i rygorystyczne testy szczelności.
Dopiero potem instalatorzy podłączają sterownik z czujnikiem zewnętrznym, co pozwala w pełni zautomatyzować pracę ogrzewania. Finalnym akordem jest pierwsze uruchomienie kotła, sporządzenie stosownej dokumentacji rozruchowej oraz dokładne przeszkolenie użytkownika z obsługi urządzenia.
Warto pamiętać, że całkowity koszt inwestycji oraz późniejszej eksploatacji zależy od stopnia zaawansowania całego osprzętu, w tym na przykład obecności podajników paliwa. Profesjonalny montaż, szczególnie w przypadku nowoczesnych jednostek 5 klasy, to gwarancja, że nasz kocioł będzie służył bezawaryjnie przez wiele lat.
Kto może wykonać podłączenie kotła?
| Aspekt | Wymaganie/Ryzyko |
|---|---|
| Osoba wykonująca montaż | Musi posiadać uprawnienia G3 |
| Samodzielne podłączenie | Duże ryzyko dla zdrowia i życia |
| Podłączenie do instalacji | Konieczne do instalacji gazowej |
| Naczynie wzbiorcze | Umieszczone na odpowiedniej wysokości |
| Podłączenie do przewodów | Konieczne do powietrzno-spalinowych |
| Instalacja CO | Zalecany zawór czterodrogowy |
| Zabezpieczenie instalacji | Przed przepływem wstecznym (zawory zwrotne) |
Właściwy montaż kotła gazowego to zadanie zarezerwowane wyłącznie dla osób posiadających uprawnienia gazowe kategorii G3. Instalację powinien przeprowadzić doświadczony serwisant lub certyfikowany montażysta, który nie tylko podłączy urządzenie, ale też oceni stan techniczny całego układu. Podczas wizyty fachowiec skontroluje:
- drożność komina,
- parametry wentylacji w kotłowni,
- spełnienie wszystkich norm bezpieczeństwa.
Pamiętaj, że próba samodzielnego montażu jest surowo wzbroniona i stanowi ogromne zagrożenie dla zdrowia oraz życia domowników. Gdy kocioł znajdzie się na swoim miejscu, specjalista wykona próbę szczelności i przygotuje niezbędną dokumentację powykonawczą. Podobnie rzecz ma się w przypadku nowoczesnych kotłów na paliwa stałe, w tym popularnych modeli z podajnikiem czy zasilanych pelletem. Tutaj również nie warto ryzykować – tylko profesjonalista zapewni prawidłowy montaż:
- pompy obiegowej,
- sterowników,
- reszty armatury kontrolno-pomiarowej.
Współpraca z wykwalifikowaną ekipą to bezpośrednia inwestycja w bezpieczeństwo i wysoką wydajność systemu grzewczego. Co więcej, fachowa instalacja pozwala uniknąć wczesnych awarii i znacząco obniża koszty późniejszego serwisowania. Cały proces kończy się krótkim szkoleniem, podczas którego dowiesz się, jak sprawnie i bezpiecznie obsługiwać automatykę swojego pieca.
Jakie są wymagania montażowe kotła gazowego?
Prawidłowy montaż instalacji grzewczej to fundament nie tylko wydajnej, ale przede wszystkim bezpiecznej pracy urządzenia. Wszystko zaczyna się od precyzyjnego doboru mocy kotła, co powinno być ściśle zgodne z wytycznymi normy PN-EN 12831. Równie istotną kwestią jest zapewnienie sprawnej wentylacji, zwłaszcza w pomieszczeniach, gdzie pracują jednostki z otwartą komorą spalania. W przypadku nowocześniejszych modeli obowiązkowe staje się użycie dedykowanych systemów powietrzno-spalinowych, gwarantujących szczelność i właściwy ciąg.
Jeśli modernizujesz starą kotłownię, najpierw dokładnie sprawdź stan techniczny istniejącej infrastruktury i bez wahania wymień wszystkie uszkodzone komponenty. Przed uruchomieniem systemu warto przeprowadzić kompleksowe płukanie rur, co skutecznie uchroni wymiennik ciepła przed wczesnym zanieczyszczeniem. Aby całość działała bez zarzutu, koniecznie zamontuj:
- filtry,
- zawory bezpieczeństwa,
- zawory zwrotne.
To one chronią obieg przed nagłymi skokami ciśnienia i niekontrolowanym przepływem cieczy. Warto pamiętać o rozwiązaniach dedykowanych konkretnym typom kotłów. Zastosowanie zaworu czterodrogowego w modelach kondensacyjnych zapobiega niskim temperaturom wody powracającej, co znacząco zmniejsza ryzyko korozji. Dbałość o właściwe rozmieszczenie naczyń wzbiorczych, odpowiednią izolację termiczną przewodów oraz instalację armatury kontrolno-pomiarowej pozwala na bieżąco monitorować pracę systemu.
Pamiętaj też o odprowadzeniu kwaśnych skroplin do kanalizacji i ewentualnym montażu zaworu schładzającego, który stanowi doskonałe zabezpieczenie na wypadek awarii. Na koniec każdy etap prac, począwszy od przyłącza gazowego aż po końcowe testy, musi znaleźć odzwierciedlenie w dokumentacji techniczno-rozruchowej. Takie skrupulatne podejście do montażu to najlepsza inwestycja w długą i bezawaryjną eksploatację ogrzewania.
Jak podłączyć kocioł do instalacji gazowej?
Podłączenie kotła gazowego to zadanie, które bezwzględnie wymaga od instalatora posiadania uprawnień w zakresie eksploatacji instalacji gazowych, czyli certyfikatu G3. Proces rozpoczyna się od wnikliwej analizy przebiegu rurociągu oraz doboru średnicy przewodów, co musi ściśle odpowiadać wymogom technicznym wybranego urządzenia. Montaż polega na wykorzystaniu złączy gwintowanych lub kołnierzowych, przy czym kluczowe jest tutaj bezwzględne trzymanie się wytycznych producenta kotła.
Niezbędnym elementem systemu jest odpowiednia armatura, w tym:
- zawory odcinające,
- filtry gazowe,
- przyrządy pomiarowe.
Aby zagwarantować pełne bezpieczeństwo użytkowania, każda instalacja przechodzi obowiązkową próbę szczelności, zwieńczoną odbiorem technicznym dokonywanym przez uprawnionego fachowca. Całość układu musi zostać trwale uziemiona oraz wyraźnie oznakowana, zgodnie z aktualnie obowiązującymi normami prawnymi. Równolegle z przyłączami gazowymi instalator zajmuje się hydrauliką, montując:
- pompy obiegowe,
- zawory zwrotne,
- trójdrożne lub czterodrogowe.
W przypadku modeli dwufunkcyjnych kocioł jest podłączany bezpośrednio do zasobnika ciepłej wody lub korzysta z wbudowanego wymiennika płytowego. Z kolei w nowoczesnych urządzeniach kondensacyjnych niezwykle istotne pozostaje poprawne wyprowadzenie kondensatu do kanalizacji. Oczywiście każdy z tych etapów musi być prowadzony w oparciu o dostarczoną dokumentację techniczno-rozruchową.
Jeśli chodzi o budżet, należy liczyć się z kosztem montażu rzędu 1500–2000 zł. Ostateczna wycena bywa jednak zmienna i zależy od tego, czy konieczna jest modernizacja systemu odprowadzania spalin lub wymiana dodatkowego osprzętu. Finalnym akcentem prac, przeprowadzanym tuż przed uruchomieniem urządzenia, jest płukanie instalacji oraz staranne odpowietrzenie całego obiegu.

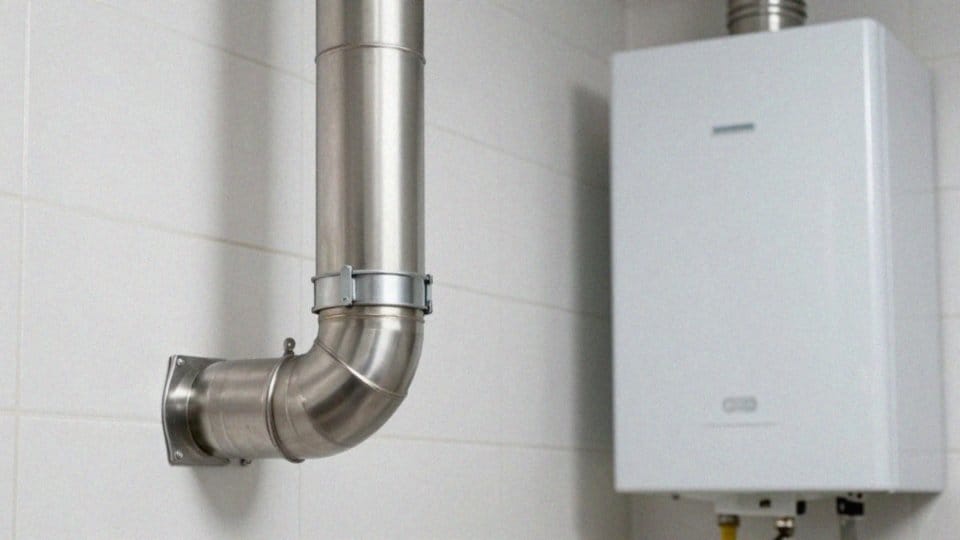

Jak podłączyć przewód powietrzno-spalinowy do komina?
Prawidłowa konfiguracja systemu odprowadzania spalin w kotłach kondensacyjnych opiera się na zastosowaniu:
- układów koncentrycznych,
- układów rozdzielczych.
W urządzeniach z zamkniętą komorą spalania powietrze do procesu utleniania pobierane jest z zewnątrz, podczas gdy spaliny są sprawnie usuwane na zewnątrz budynku. Aby zachować optymalny ciąg, należy precyzyjnie dopasować średnicę i długość kanałów do zaleceń producenta kotła. Montaż musi odbywać się przy użyciu certyfikowanych złączy kołnierzowych lub uszczelnianych, które gwarantują pełną hermetyczność układu.
Ze względu na agresywny charakter kondensatu, poziome odcinki rur wymagają odpowiedniego spadku w stronę urządzenia, co umożliwia grawitacyjny odpływ skroplin do kanalizacji. Kluczowe jest również zastosowanie materiałów odpornych na działanie kwasów, co wydłuży żywotność całej instalacji. Przed pierwszym uruchomieniem system powinien zostać dokładnie oczyszczony, aby zapewnić bezpieczeństwo domownikom.
Nie można zapomnieć o punktach rewizyjnych, niezbędnych przy późniejszych pracach serwisowych. Podczas odbioru instalator weryfikuje szczelność połączeń oraz parametry ciągu za pomocą specjalistycznej aparatury. Warto pamiętać, że izolacja termiczna zewnętrznych fragmentów przewodów skutecznie zapobiega wykraplaniu pary wodnej. Całość, włącznie z zakończeniami dachowymi czy ściennymi, musi być wykonana zgodnie z obowiązującą aprobatą kominową, co uchroni nas przed niebezpiecznym cofaniem się spalin do wnętrza kotłowni.

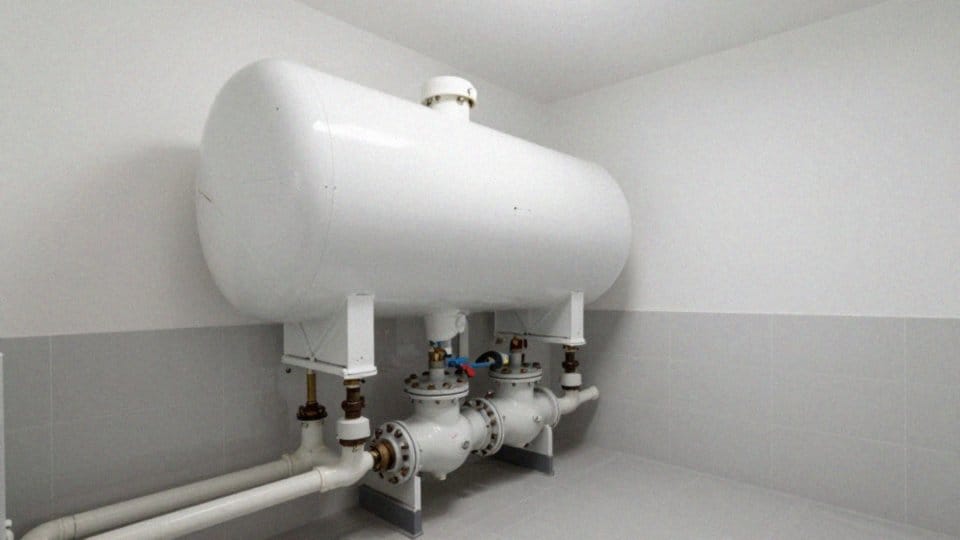

Gdzie umieścić naczynie wzbiorcze względem kotła?
Miejsce montażu naczynia wzbiorczego jest podyktowane rodzajem wybranej instalacji grzewczej. W układach otwartych element ten musi znaleźć się w najwyższym punkcie systemu, co nie tylko ułatwia skuteczne usuwanie powietrza, ale również skutecznie chroni pompy przed zjawiskiem kawitacji. W przypadku instalacji zamkniętych montuje się naczynie przeponowe. Zazwyczaj znajduje się ono tuż przy kotle, najczęściej na przewodzie powrotnym, co wynika bezpośrednio z założeń projektu technicznego.
Takie rozwiązanie pozwala na płynną kompensację objętości czynnika grzewczego podczas wahań temperatury, zapewniając stabilne ciśnienie pracy całego układu. Przy instalacji warto pamiętać o solidnym zamocowaniu naczynia, co zagwarantuje wygodny dostęp do zaworów serwisowych oraz odpowietrzników. Całość schematu hydraulicznego powinna być uzupełniona o sprawne zawory bezpieczeństwa, chroniące obieg przed przekroczeniem limitów ciśnienia.
Planując rozmieszczenie osprzętu, musimy zawsze dbać o swobodny przepływ medium, gdyż przemyślany montaż to inwestycja w trwałość instalacji i jej bezawaryjną pracę na lata.
Czy instalacja powinna mieć zawór czterodrogowy i zawory zwrotne?
| Element | Funkcja/Cel |
|---|---|
| Zawór czterodrogowy | Ochrona kotła przed korozją |
| Zawory zwrotne | Zabezpieczenie przed przepływem wstecznym |
| Naczynie wzbiorcze | Utrzymanie odpowiedniego ciśnienia w układzie |
| Dodatkowa pompa | Wspomaganie obiegu w instalacji |
Zawór czterodrogowy pełni kluczową rolę w systemach centralnego ogrzewania, przede wszystkim chroniąc kocioł przed korozją niskotemperaturową i szkodliwą kondensacją. Jego działanie polega na mieszaniu gorącej wody zasilającej z chłodniejszym powrotem, co pozwala zachować stabilne warunki termiczne niezbędne dla żywotności urządzenia.
Decyzja o jego zastosowaniu, zamiast wariantu trójdrożnego, wynika zazwyczaj ze specyfiki projektu, rodzaju używanego paliwa oraz precyzji, jakiej wymaga ogrzewanie podłogowe czy ścienne. W każdej profesjonalnej instalacji nie mniej ważne są zawory zwrotne, które dbają o właściwy kierunek przepływu czynnika grzewczego. Zapobiegając niepożądanym ruchom wstecznym, wspierają efektywność układów wyposażonych w bufory ciepła czy wymienniki płytowe, kierując energię dokładnie tam, gdzie jest aktualnie potrzebna.
Bezpieczeństwo systemu dopełniają zawory bezpieczeństwa, które reagują na niebezpieczne skoki ciśnienia. W przypadku kotłów na paliwa stałe niezbędne okazuje się również stosowanie zaworów schładzających. Aby eksploatacja była bezproblemowa, warto zadbać o filtry odmulające oraz zawory odcinające, które pozwalają na serwisowanie instalacji bez konieczności całkowitego spuszczania z niej wody.
Tego typu wybory najlepiej skonsultować z projektantem, a samo wykonanie instalacji powierzyć certyfikowanemu fachowcowi, co gwarantuje pełną zgodność z obowiązującymi standardami technicznymi.
Jak dobrać dodatkową pompę do kotła?
Dobór dodatkowej pompy obiegowej to zadanie wymagające precyzyjnego dopasowania urządzenia do hydrauliki całego układu centralnego ogrzewania. Kluczowym krokiem jest przygotowanie bilansu cieplnego w oparciu o normę PN-EN 12831, co pozwala instalatorowi trafnie określić zapotrzebowanie na moc kotła oraz optymalny przepływ czynnika grzewczego. Rzetelne obliczenia to nie tylko gwarancja wysokiej sprawności kotła, szczególnie przy współpracy z buforem lub zasobnikiem c.w.u., ale także sposób na uniknięcie uciążliwych szumów w rurach.
Podczas zakupów warto wziąć pod uwagę charakterystykę obiegu, zwracając uwagę na to, czy zasilamy:
- ogrzewanie podłogowe,
- rozbudowaną sieć grzejnikową.
Współczesne pompy wyposażone są w inteligentne sterowniki automatycznie dostosowujące wydajność do bieżących potrzeb energetycznych budynku. Taka elastyczność przekłada się na mniejsze rachunki za prąd i rzadszą konieczność wizyt serwisowych. Pamiętajmy również o odpowiednim oprzyrządowaniu, które znacząco wydłuża życie systemu. Profesjonalna instalacja nie może obejść się bez:
- filtrów chroniących przed zanieczyszczeniami,
- zaworów zwrotnych, skutecznie eliminujących ryzyko niepożądanych przepływów wstecznych między strefami.
W nowoczesnych układach kondensacyjnych użycie dodatkowej pompy wraz z zaworem czterodrogowym pozwala ustabilizować temperaturę powrotu, co zapewnia niezbędną ochronę wymiennikowi ciepła. Wybierając konkretny model, sprawdźmy koniecznie wykres krzywej wydajności w odniesieniu do przewidywanych oporów hydraulicznych naszej sieci. Pamiętajmy, że montaż oraz finalna konfiguracja automatyki to prace wymagające specjalistycznych uprawnień instalatorskich.
