Jak podłączyć grzejniki do pieca gazowego? Praktyczny poradnik krok po kroku

Jak podłączyć grzejniki do pieca gazowego?

Prace przy podłączaniu kotła gazowego do systemu grzewczego zaczynamy od:

• odcięcia dopływu wody i gazu, co jest absolutnym priorytetem w kwestii bezpieczeństwa,
• poprawnego poprowadzenia rur zasilających i powrotnych, ściśle według wytycznych przewidzianych w projekcie instalacji,
• wyposażenia każdego grzejnika w zawory odcinające i przyłączeniowe – takie rozwiązanie znacznie uprości przyszłe prace serwisowe,
• zastosowania głowic termostatycznych, co jest sprawdzonym sposobem na utrzymanie komfortowej temperatury w każdym pokoju,
• rozbudowy systemu o więcej niż jeden obieg, co wymaga włączenia do układu pompy, sprzęgła hydraulicznego lub zaworu trójdrogowego, które zapewnią odpowiednią separację hydrauliczną,
• solidnego uszczelnienia gwintów przy użyciu pakuł lub specjalistycznej taśmy teflonowej.

Gdy wszystkie elementy są już na swoim miejscu, przechodzimy do napełniania instalacji czynnikiem grzewczym. Teraz kluczowe jest sprawdzenie szczelności i dokładne odpowietrzenie systemu, aby pozbyć się uwięzionego w nim powietrza. Na sam koniec wystarczy tylko dopasować ustawienia sterowników oraz temperaturę zasilania, co zapewni domownikom optymalne ciepło przy maksymalnej wydajności urządzenia.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Jak przygotować instalację przed montażem grzejników?

Przygotowanie sprawnej instalacji grzewczej warto zacząć od audytu projektu i dokładnego sprawdzenia stanu istniejącego orurowania. Kluczowe jest, aby rury zasilające trafiły pod okna – taki układ skutecznie blokuje napływ chłodnego powietrza do środka. Przed przystąpieniem do właściwych prac montażowych, przygotuj odpowiednio podłoże i ściany tak, aby swobodnie poprowadzić przewody, nie zapominając przy tym o zastosowaniu właściwej izolacji technicznej.

Dobór metody podłączenia grzejnika – czy to bocznej, dolnej, czy środkowej – zawsze uzależniaj od wymagań wybranego urządzenia. Pamiętaj, aby w punktach montażowych solidnie przymocować konsole, które gwarantują stabilność konstrukcji pod obciążeniem. Jeśli planujesz bardziej rozbudowaną instalację z ogrzewaniem płaszczyznowym, musisz uwzględnić przestrzeń na:

• sprzęgło hydrauliczne,
• rozdzielacze,
• zawory trójdrogowe.

Kompletując niezbędny osprzęt, stawiaj na jakościowe akcesoria, takie jak:

• zawory termostatyczne,
• zawory odcinające,
• odpowietrzniki.

Staranność na etapie uszczelniania gwintów jest nieoceniona – to właśnie ona decyduje o szczelności i długowieczności całego układu. Zanim na dobre uruchomisz system, koniecznie wykonaj test ciśnieniowy. Dobrym nawykiem jest także wygospodarowanie miejsca na automatykę pogodową lub okablowanie sterowników pokojowych, co znacząco uprości ewentualne modernizacje w przyszłości.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Jak dobrać moc grzejnika do pieca gazowego?

Obliczanie zapotrzebowania cieplnego to zadanie wielowymiarowe, w którym liczy się każdy detal – od kubatury wnętrza, przez jakość izolacji ścian, aż po ewentualne straty energii przez stolarkę okienną i drzwiową. Standardowe budownictwo wymaga zazwyczaj od 60 do 100 W/m², podczas gdy w nowoczesnych domach pasywnych wartość ta spada poniżej 40 W/m².

Kluczem do sukcesu jest dopasowanie typu grzejników – czy to stalowych, aluminiowych czy bimetalicznych – do charakterystyki kotła. Dzisiejsze jednostki kondensacyjne pracują najwydajniej przy niskim zasilaniu, oscylującym w granicach 50–55°C. Taka specyfika zmusza do stosowania kaloryferów o większej mocy niż w układach konwencjonalnych, w których czynnik grzewczy osiąga nawet 75°C.

Osiągnięcie optymalnego komfortu cieplnego ułatwia zwiększenie powierzchni wymiany ciepła, co najprościej zrealizować wybierając większe modele lub dokładając człony do standardowych zestawów. Dobrą praktyką jest również dodanie 10–15% zapasu mocy, co znacznie usprawnia działanie zaworów termostatycznych i automatyki pogodowej.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Ostateczny projekt systemu grzewczego zawsze warto jednak skonsultować ze specjalistą, który dokona rzetelnej weryfikacji hydraulicznej i zapewni, że cała instalacja będzie pracować bez zarzutu.

Czy grzejniki niskotemperaturowe pasują do pieca kondensacyjnego?

Grzejniki niskotemperaturowe stanowią idealne dopełnienie dla kotłów kondensacyjnych. Urządzenia te pracują najefektywniej, gdy temperatura zasilania oscyluje w granicach 50–55°C, pozwalając na pełne wykorzystanie energii utajonej w spalinach. Dzięki większej powierzchni wymiany ciepła, proces kondensacji pary wodnej przebiega znacznie sprawniej, co bezpośrednio przekłada się na realne oszczędności w rachunkach za gaz.

Modernizując system grzewczy, warto rozważyć zastąpienie wysłużonych kaloryferów nowoczesnymi modelami:

• płytowymi,
• bimetalicznymi.

Oferują one wysoką wydajność cieplną nawet przy chłodniejszym czynniku grzewczym. Jeśli dodatkowo zadbasz o odpowiednią izolację budynku, będziesz mógł obniżyć temperaturę wody w rurach bez najmniejszego uszczerbku dla komfortu domowników.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Aby wycisnąć z instalacji to, co najlepsze, dobrze jest zainwestować w:

• automatykę pogodową,
• regulatory temperatury wewnątrz pomieszczeń.

Systemy te na bieżąco analizują zmiany na zewnątrz i dopasowują parametry pracy pieca do aktualnych potrzeb, zapewniając stabilność, oszczędność i wygodę użytkowania. To sprawdzona droga do stworzenia nowoczesnej, ekonomicznej instalacji w Twoim domu.

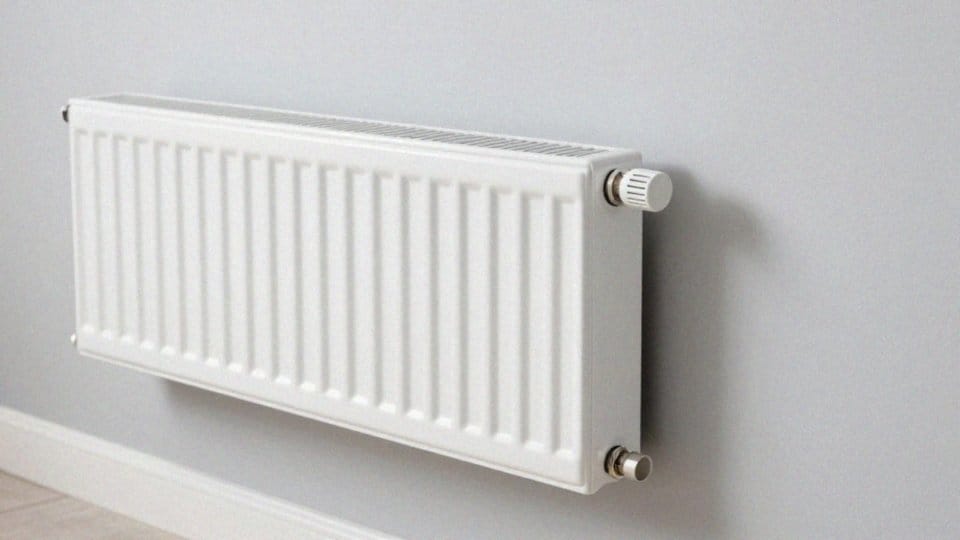

Które przyłącze grzejnika wybrać?

Wybór właściwego przyłącza to kluczowa decyzja, która zależy zarówno od technicznego rozmieszczenia instalacji, jak i oczekiwanego efektu wizualnego we wnętrzu. W przypadku gruntownych modernizacji najczęściej wybierane jest:

• podłączenie boczne – pozwala na bezproblemową wymianę urządzenia bez ingerencji w schowane w ścianach rury, a przy tym zapewnia dogodny dostęp do zaworów podczas ewentualnych prac serwisowych,
• podłączenie dolne – optymalne w przypadku minimalistycznego wystroju, pozwala całkowicie ukryć rury w podłodze,
• wariant krzyżowy – dla długich grzejników, zapewnia równomierne rozłożenie ciepła na całej powierzchni urządzenia,
• przyłącze środkowe – często stosowane w łazienkowych oraz dekoracyjnych modelach, oferuje dyskretny montaż, niezależnie od odległości między króćcami.

Planując rozmieszczenie kaloryferów, nie zapominaj o zapewnieniu swobodnego dostępu do armatury regulacyjnej oraz przestrzeni na solidne konsole ścienne. Jeśli priorytetem jest estetyka, najwygodniej ukryć rury za urządzeniem, wyprowadzając je bezpośrednio z przegrody lub podłogi. Zawsze jednak upewnij się, że wybrane zawory są w pełni kompatybilne ze specyfikacją Twojego grzejnika – to najprostszy sposób, by cieszyć się efektywną pracą całego systemu przez długie lata.

Jak zamontować piec gazowy? Przewodnik krok po kroku

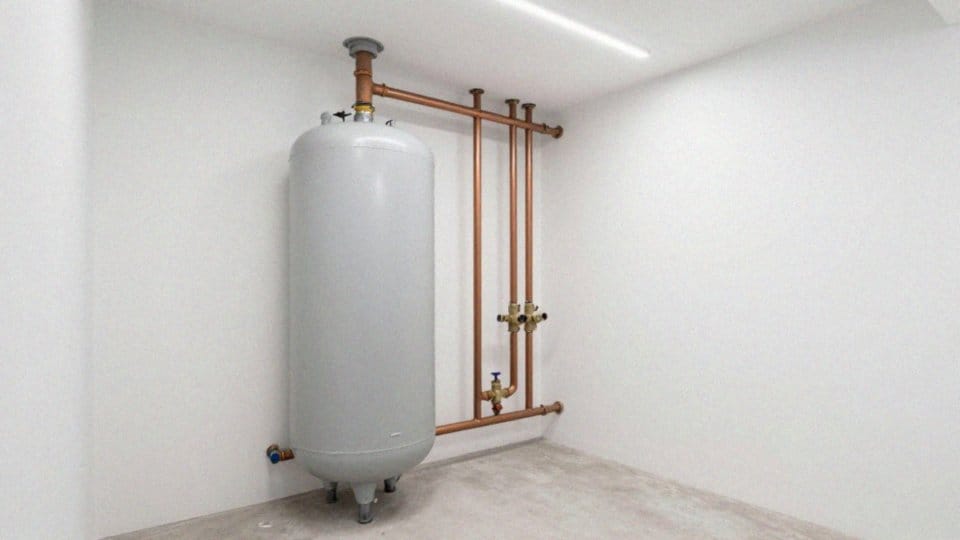

Kiedy stosować sprzęgło hydrauliczne i zawór trójdrożny?

Sprzęgło hydrauliczne pełni rolę kluczowego łącznika w instalacjach grzewczych, skutecznie separując obieg kotłowy od sekcji odbiorczych. Dzięki takiemu rozwiązaniu kocioł utrzymuje stabilną pracę, całkowicie ignorując wahania przepływu w grzejnikach czy pętlach podłogówki. Rozwiązanie to nie tylko zapewnia niezależną kontrolę nad każdą pompą obiegową, ale również chroni źródło ciepła przed negatywnymi zmianami ciśnienia w poszczególnych pętlach.

Zawór trójdrożny staje się niezbędny w układach mieszanych, gdzie kluczowa jest precyzyjna regulacja temperatury zasilania. Urządzenie to miesza gorący czynnik z chłodniejszym powrotem, co pozwala obniżyć temperaturę wody do poziomu bezpiecznego dla ogrzewania podłogowego, nie zakłócając przy tym pracy całego systemu. Dzięki zaworom 3D z łatwością stworzysz strefy o różnym zapotrzebowaniu na ciepło, dopasowując warunki w każdym pomieszczeniu do indywidualnych potrzeb.

Dobór odpowiednich komponentów zawsze powinien należeć do projektanta, który dokładnie przeanalizuje specyfikę układu oraz wymagane parametry pracy. Pamiętaj, że każdy system z separacją lub mieszaniem wymaga osobnego zasilania dla pompy, a przemyślany montaż zaworów odcinających znacznie ułatwi przyszłe prace konserwacyjne.

Podłączenie kotła dwufunkcyjnego — jak to zrobić krok po kroku?

Jak sprawdzić szczelność i odpowietrzyć instalację?

Gdy zakończysz już montaż, koniecznie wykonaj próbę ciśnieniową, by upewnić się, że wszystkie połączenia są szczelne. Pamiętaj o zastosowaniu odpowiednich uszczelnień na gwintach. Obserwuj wskazania manometru przez czas zalecany w normach i starannie zapisuj wszelkie wahania. Brak spadku ciśnienia to znak, że grzejnik jest gotowy do napełnienia wodą.

Wodę wpuszczaj powoli, stopniowo otwierając zawory odcinające, co pozwoli uniknąć gwałtownych uderzeń hydraulicznych. Następnie przystąp do odpowietrzania instalacji. Pracę zacznij od najniżej usytuowanych punktów, sukcesywnie pnąc się ku górze. Odpowietrznik zakręcaj dopiero w momencie, gdy z przewodu popłynie jednostajny strumień wody, pozbawiony pęcherzyków powietrza.

W razie wykrycia choćby najmniejszej nieszczelności, bezzwłocznie zakręć dopływ wody. Sprawdź wówczas stan połączeń i ponownie uszczelnij gwinty. Dopiero gdy ciśnienie będzie stabilne, możesz uruchomić pompę obiegową oraz kocioł, ustawiając go początkowo na niską temperaturę.

Piec gazowy do C.O. — jak wybrać odpowiedni model do domu?

Dalsza weryfikacja szczelności polega na uważnej obserwacji zaworów przyłączeniowych oraz wszystkich złączy już podczas pracy układu pod normalnym ciśnieniem roboczym. Upewnij się, że po pełnym rozgrzaniu urządzenia nie pojawiają się żadne wycieki, a czynnik grzewczy dociera do każdego grzejnika w sposób równomierny.

W ramach rutynowej dbałości o system, pamiętaj, aby cyklicznie powtarzać proces odpowietrzania przed każdym sezonem grzewczym.
