Kocioł na pellet z buforem — schemat podłączenia i kluczowe elementy

Co pokazuje schemat podłączenia kotła na pellet z buforem?

Schemat instalacji centralnego ogrzewania i ciepłej wody użytkowej wyjaśnia, w jaki sposób czynnik grzewczy krąży między kotłem na pellet a 500-litrowym buforem. Dokumentacja precyzyjnie wskazuje lokalizację kluczowych podzespołów:

• pompy obiegowej,
• zaworu zwrotnego,
• separatora zanieczyszczeń,

które skutecznie zabezpieczają system przed usterkami. Na rysunku uwzględniono także specjalny króciec w dennicy zbiornika, niezbędny do poprawnego zasilania i cyrkulacji wody. Projekt obejmuje również sposób podłączenia bojlera oraz współpracę obiegów grzejnikowych i podłogowych. W instalacji naniesiono punkty montażowe czujników NTC, przekazujących kluczowe dane do automatyki budynku. Znajdziemy tu również wizualizację zaworu mieszającego 3D, który stabilizuje temperaturę zasilania trafiającą do odbiorników. Dzięki tak przejrzystemu rozplanowaniu sterownik pieca może precyzyjnie zarządzać pracą całego układu, co ogranicza straty ciepła i gwarantuje domownikom stały komfort termiczny.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Jakie elementy powinien zawierać schemat bufora?

Dobrze zaprojektowany bufor ciepła to przede wszystkim zbiornik dopasowany do realnych potrzeb budynku – najczęściej wybiera się modele o pojemności:

• 500 litrów,
• 1000 litrów.

Dokumentacja techniczna powinna uwzględniać nie tylko sam magazyn energii, ale także:

• pompy ładujące,
• dedykowane pompy obiegowe dla każdej strefy grzewczej.

Aby układ był bezpieczny i funkcjonalny, niezbędne są:

• naczynie przeponowe,
• zawory odcinające,
• zawory zwrotne montowane przy każdej pompie.

Stabilną pracę całości gwarantują czujniki temperatury, w tym sondy NTC rozmieszczone na różnych poziomach zbiornika. Warto pamiętać o:

• zaworze ochrony powrotu,
• zaworze trójdrogowym z siłownikiem, który precyzyjnie reguluje temperaturę zasilania.

Jeśli planujesz korzystać z ciepłej wody użytkowej, schemat musi przewidywać podłączenie:

• 200-litrowego zasobnika,
• bojlera,
• właściwą cyrkulację płynu zapewni sprzęgło hydrauliczne.

Standardem wykonania instalacji pozostają wytrzymałe rury miedziane, zazwyczaj o średnicy 28 mm, uzupełnione odpowiednią armaturą. Projekt powinien także jasno wskazywać miejsca montażu filtrów oraz integrację z automatyką, czyli:

• sterownikiem instalacji C.O.,
• termostatem pokojowym,
• czujnikiem pogodowym.

Całość wieńczy przemyślany układ zaworów, pozwalający na ręczne przełączanie się między ogrzewaniem podłogowym a tradycyjnymi grzejnikami.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

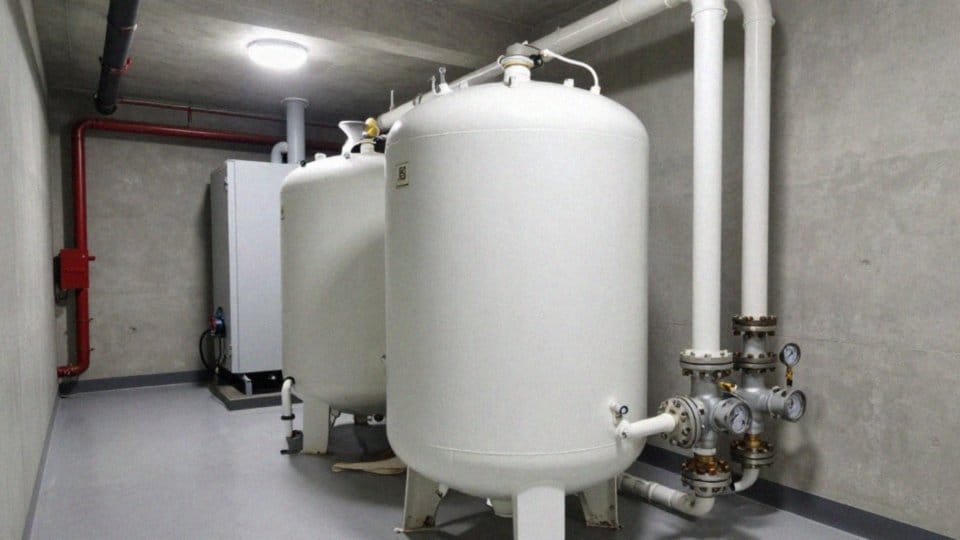

Jak podłączyć kocioł na pellet z buforem?

Kocioł na pellet integruje się z buforem za pośrednictwem pompy ładującej, która tłoczy gorącą wodę do górnej strefy zbiornika. Z kolei powrót z instalacji warto wpiąć do dolnego króćca, co gwarantuje, że do pieca trafia chłodniejszy czynnik.

W przypadku jednostek o mocy 18 kW kluczowy jest montaż zaworu ochrony powrotu – to proste zabezpieczenie skutecznie eliminuje ryzyko korozji niskotemperaturowej. Pamiętaj też o zainstalowaniu:

• zaworów zwrotnych przy każdej z pomp,
• separatora zanieczyszczeń,
• naczynia przeponowego, które przejmuje wahania objętości wody w układzie.

Automatyka opiera się na histerezie: kocioł samoczynnie wznawia pracę, gdy czujniki NTC odnotują spadek temperatury w buforze. Jeśli planujesz w przyszłości dołączyć inne źródła ciepła, choćby pompę ciepła, już na etapie projektu musisz skonfigurować priorytety w sterowniku, by maksymalnie wykorzystać potencjał systemu.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Właściwe rozdzielenie hydrauliczne obiegów nie tylko zapobiega zakłóceniom przepływu, ale też wyraźnie poprawia efektywność spalania. Całość instalacji najlepiej wyposażyć w zawory kulowe, dzięki którym serwisowanie poszczególnych sekcji stanie się znacznie łatwiejsze.

Jak podłączyć bojler do bufora ciepła?

Podłączenie zasobnika ciepłej wody użytkowej do bufora ciepła można wykonać na dwa sposoby, wybierając montaż przed lub za magazynem energii. Pierwsza opcja zapewnia pierwszeństwo grzania wody bezpośrednio z kotła, co znacząco przyspiesza ten proces. Z kolei umieszczenie zasobnika za buforem pozwala na czerpanie z zakumulowanych zasobów, co skutecznie stabilizuje pracę kotła pelletowego.

Aby system działał bez zarzutu, konieczny jest montaż pompy obiegowej wyposażonej w zawór zwrotny – to proste rozwiązanie skutecznie blokuje grawitacyjne wychładzanie wody w zbiorniku. Warto również zadbać o:

• zawory kulowe ułatwiające serwisowanie,
• zawór mieszający, który dba o komfort i bezpieczeństwo domowników, chroniąc przed zbyt wysoką temperaturą w kranach.

Nad prawidłowym przebiegiem wszystkich procesów czuwa sterownik instalacji, który dzięki sondzie NTC umieszczonej w bojlerze precyzyjnie zarządza priorytetem ciepłej wody. System potrafi automatycznie przejść na tryb letni, w którym kocioł skupia się wyłącznie na podgrzewaniu wody, odcinając ogrzewanie budynku.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

W przypadku popularnych zbiorników o pojemności 200 litrów, sterowanie oparte na termostacie i czujniku temperatury wymusza pracę pompy dokładnie wtedy, gdy woda osiągnie ustalony poziom minimum. Tak przemyślana konfiguracja pozwala ograniczyć straty energii i gwarantuje dostęp do ciepłej wody przez cały czas, niezależnie od tego, ile energii pozostało aktualnie w buforze.

Czy bufor 500 L wystarczy dla kotła na pellet?

Dobór właściwego bufora ciepła to decyzja, która wpływa na funkcjonowanie całej instalacji. O ostatecznej pojemności zbiornika decyduje nie tylko moc samego kotła, ale także rzeczywiste zapotrzebowanie budynku na ciepło oraz przyjęta strategia zarządzania energią.

Dla urządzenia o mocy 18 kW, standardowy zasobnik 500-litrowy jest w stanie zmagazynować około 29 kWh. Taka ilość energii sprawdzi się w nowoczesnych domach o bardzo niskim zapotrzebowaniu lub w konfiguracjach opartych na pompach ciepła. W typowych warunkach eksploatacyjnych znacznie lepszym rozwiązaniem okazuje się jednak zbiornik o pojemności 1000 litrów. Większa masa wody przekłada się na wyższą stabilność układu i skutecznie eliminuje problem zbyt częstego taktowania kotła.

Podłączenie kotła gazowego z buforem ciepła — kluczowe informacje i porady

Ograniczenie liczby załączeń to nie tylko realne oszczędności paliwa, ale również sposób na wydłużenie trwałości najważniejszych elementów systemu. Decydując między modelem 500 a 1000 litrów, należy wziąć pod uwagę:

• indywidualne wymagania dotyczące ciągłości zasilania,
• specyfikę hydrauliczną, taką jak działanie w układzie otwartym.

Finalny wybór to zawsze balansowanie między ograniczeniami miejsca w kotłowni a dążeniem do maksymalnej wydajności całego systemu grzewczego.

Jak sterownik pieca zarządza pracą bufora?

Automatyzacja bufora ciepła opiera się na nieustannym monitorowaniu temperatury za pomocą czujników NTC, rozmieszczonych na różnych wysokościach zbiornika. Na podstawie odczytów sterownik centralnego ogrzewania zarządza pracą pompy ładującej, uruchamiając ją automatycznie, gdy temperatura spadnie poniżej określonej histerezy. Taki proces znacząco ogranicza liczbę cykli startowych kotła na pellet, co bezpośrednio przekłada się na jego dłuższą żywotność.

Montaż pieca CO — kluczowe aspekty i przygotowanie kotłowni

System współpracuje z całą automatyką budynkową, biorąc pod uwagę zarówno wskazania termostatu pokojowego, jak i czujnika pogodowego. Dzięki tej integracji piec dynamicznie koryguje temperaturę zasilania za pośrednictwem siłownika zaworu trójdrogowego, idealnie dopasowując ją do aktualnych potrzeb mieszkańców. Gdy zapotrzebowanie na ciepło spada, urządzenie przełącza się w tryb letni, ograniczając swoje działanie jedynie do podgrzewania wody użytkowej.

Co więcej, zaawansowana konfiguracja pozwala na automatyczną dezynfekcję zbiornika CWU poprzez okresowe podniesienie temperatury wody, co skutecznie eliminuje zagrożenie ze strony bakterii Legionella. W bardziej złożonych instalacjach korzystających z kilku źródeł energii sterownik wyznacza priorytety pracy poszczególnych urządzeń. Decyzje o ich kolejności podejmowane są w oparciu o bieżącą wydajność oraz ilość dostępnego ciepła w buforze.

Taka przemyślana logika sterowania gwarantuje optymalny przepływ czynnika między źródłami a odbiornikami, co znacząco podnosi ogólną efektywność energetyczną całego systemu.

Jak podłączyć grzejniki do pieca gazowego? Praktyczny poradnik krok po kroku

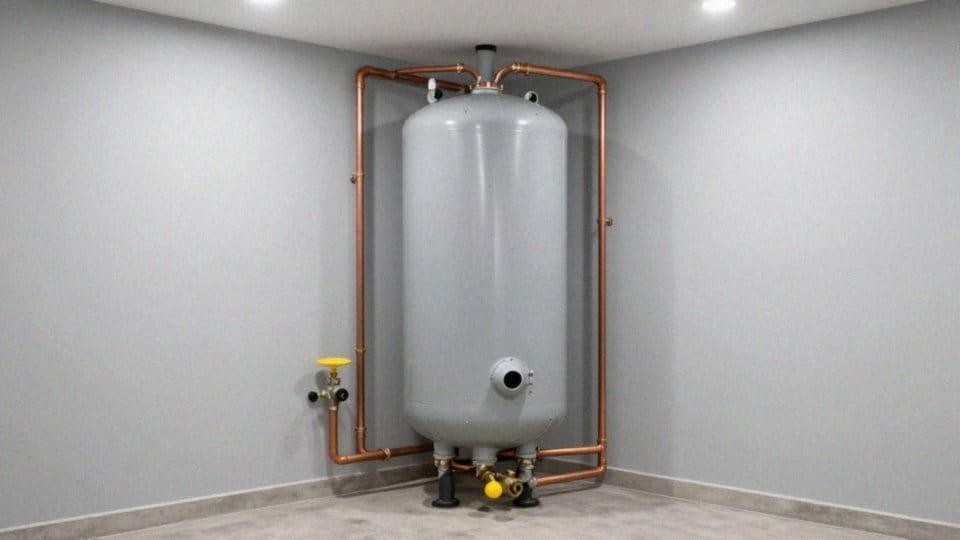

Jakie są najczęstsze błędy przy podłączeniu bufora?

Wiele problemów z wydajnością instalacji hydraulicznych bierze się z nieprawidłowego rozdzielenia powrotów, co skutecznie zaburza swobodny obieg wody. Poważnym niedopatrzeniem jest również brak dedykowanego króćca w dennicy zbiornika, co bezpośrednio ogranicza efektywność odbioru ciepła. Z kolei pominięcie zaworu zwrotnego przy pompach obiegowych sprzyja niepożądanym przepływom grawitacyjnym, które w efekcie wychładzają bufor.

Dbałość o żywotność kotła wymaga odpowiednich zabezpieczeń, takich jak:

• zawory mieszające,
• ochrony powrotu.

Bez nich narażamy urządzenie na niszczycielską korozję niskotemperaturową. Równie ważne jest właściwe dobieranie średnic przewodów; stosowanie zbyt wąskich rur w miejscach o dużym zapotrzebowaniu na przepływ tworzy niepotrzebne opory. Warto też pamiętać o separatorze zanieczyszczeń, którego obecność znacząco wydłuża okres bezawaryjnej pracy pomp i armatury.

Jak zamontować piec gazowy? Przewodnik krok po kroku

Problemy z automatyką zazwyczaj wynikają ze złego rozmieszczenia czujników temperatury, w tym braku sond NTC na odpowiednich wysokościach zbiornika. Niefortunne ustawienie histerezy wymusza zbyt częstą pracę kotła, co błyskawicznie skraca jego żywotność. W zamkniętych układach krytycznym zagrożeniem jest brak naczynia przeponowego, a codzienną uciążliwością staje się brak zaworów kulowych, które pozwalają na serwisowanie sekcji bez konieczności spuszczania wody z całego systemu.

Każde z tych zaniedbań nie tylko obniża komfort korzystania z instalacji, ale przede wszystkim generuje wymierne straty energii.
