Jaki kabel do pompy ciepła 9 kW? Wybór i montaż krok po kroku

Jaki kabel i przekrój dla pompy ciepła 9 kW?

Dobór właściwego okablowania dla pompy ciepła o mocy 9 kW to proces, w którym kluczową rolę odgrywają parametry elektryczne i minimalizacja spadków napięcia. W praktyce najczęściej sięga się po przewody miedziane o przekroju od 4 do 6 mm². Decyzja o tym, czy wykorzystać zasilanie jednofazowe 230V, czy trójfazowe 400V, zależy bezpośrednio od obciążenia prądowego urządzenia.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Podczas planowania instalacji należy zwrócić szczególną uwagę na:

• prąd znamionowy,
• prąd rozruchowy pompy.

Jeśli trasa przewodu jest dłuższa niż 30–50 metrów, warto zdecydować się na przekrój 6 mm². Taki zabieg skutecznie ogranicza straty napięcia i ryzyko nadmiernego nagrzewania się instalacji, zapewniając jej stabilną pracę zgodnie z wymogami normy PN-HD 60364. Ostateczne decyzje projektowe zawsze powinny opierać się na wytycznych producenta urządzenia oraz uwzględniać specyficzne warunki otoczenia.

Montaż systemu wymaga zaangażowania doświadczonego elektryka, który nie tylko przeprowadzi prace instalacyjne, ale również sprawdzi impedancję pętli zwarcia i dobierze właściwe zabezpieczenia nadprądowe, gwarantując pełne bezpieczeństwo użytkowania.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Czy przewód 5-żyłowy jest konieczny?

Współczesne instalacje pomp ciepła niemal zawsze bazują na przewodach pięciożyłowych. Taki standard gwarantuje nie tylko pełną obsługę zasilania trójfazowego, ale również wydzielony przewód ochronny, co bezpośrednio przekłada się na bezpieczeństwo i stabilność pracy urządzenia.

Wybierając wariant 5×4 mm2, zapewniamy sobie:

• płynne działanie grzałek elektrycznych,
• bezproblemową komunikację między jednostkami.

Z punktu widzenia montażysty, kluczowe jest wyprowadzenie kabla ze ściany na długość około dwóch metrów, co znacząco ułatwia podpięcie jednostki zewnętrznej. Optymalne umiejscowienie zakończenia przewodu to wysokość półtora metra nad poziomem gruntu; takie podejście nie tylko poprawia estetykę kotłowni, ale przede wszystkim zwiększa komfort pracy przy urządzeniu.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Pamiętajmy, by unikać połączeń wtykowych – instalacja powinna zostać wykonana za pomocą trwałych, certyfikowanych złączy. Dla większości domów jednorodzinnych o powierzchni do 300 m2 przekrój 5×4 mm2 jest rozwiązaniem najbardziej ekonomicznym i wydajnym, bez trudu radzącym sobie z przesyłem energii z rozdzielnicy.

Oczywiście, finalne prace przyłączeniowe bezwzględnie wymagają ręki wykwalifikowanego elektryka. Tylko profesjonalista jest w stanie zweryfikować poprawność układów ochronno-fazowych, opierając się na wytycznych zawartych w dokumentacji technicznej producenta.

Jak liczyć spadek napięcia i długość kabla?

Obliczanie spadku napięcia opiera się na trzech filarach: natężeniu prądu, rezystywności materiału oraz całkowitej długości przewodów. Zgodnie z wytycznymi normy PN-HD 60364, straty w instalacjach zasilających nie powinny wykraczać poza zakres 3-4%.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Do szybkich wyliczeń służy nieskomplikowany wzór:

Uspadek = I × R × L, gdzie R odnosi się do oporności miedzi bądź aluminium, a L oznacza dystans. Gdy zwiększamy odległość między pompą a punktem zasilania, musimy odpowiednio skorygować przekrój kabla, by zachować stabilność techniczną układu.

Przy trasach przekraczających 50 metrów, warto wykonać audyt OZC. Pozwala to wyeliminować ryzyko niestabilnej pracy sprężarki, często wywoływane przez wysoki prąd rozruchowy.

Jaka temperatura bufora dla pompy ciepła? Optymalne ustawienia i porady

Sposób poprowadzenia instalacji – czy to w rurach ochronnych, czy w korytach kablowych – ma bezpośredni wpływ na warunki chłodzenia przewodów i ich dopuszczalne obciążenie termiczne.

W codziennej praktyce elektrycy chętnie sięgają po internetowe kalkulatory i tabele obciążalności. Jeśli jednak spadki napięcia stają się zbyt wysokie, najskuteczniejszym rozwiązaniem okazuje się:

• wymiana przewodu na inny materiał,
• zwiększenie jego przekroju,
• co jednocześnie poprawia parametry impedancji pętli zwarcia.

Każdy projekt trasy kablowej powinien być przemyślany z uwzględnieniem warunków terenowych, co pozwala zredukować liczbę złączy i zachować ciągłość izolacji na każdym odcinku.

Czy do pompy ciepła potrzebna jest siła? Wymagania elektryczne i zasilanie

Jakie izolacje i materiały kabla wybrać?

Prawidłowa izolacja przewodów to fundament trwałości każdej instalacji, zwłaszcza gdy musi ona sprostać kapryśnym warunkom zewnętrznym. Materiały takie jak polietylen sieciowany (XLPE) czy guma etylenowo-propylenowa (EPR) nie tylko skutecznie blokują wilgoć, ale również utrzymują stabilne parametry dielektryczne, co trwale chroni żyły przed niszczącym wpływem czynników atmosferycznych.

Wybór odpowiedniego typu przewodu zależy od konkretnych potrzeb projektowych. Jeśli liczy się elastyczność i odporność na mróz, najlepszym wyborem będzie kabel H07RN-F, natomiast do klasycznych instalacji wewnątrz obiektów wystarczą standardowe przewody YDY. W miejscach wymagających wzmocnionej ochrony mechanicznej instalatorzy najchętniej sięgają po kable YKY, a w trudniejszych warunkach zewnętrznych egzamin zdają modele THHN, XHHW-2 oraz UF.

Decyzja o materiale przewodzącym również ma znaczenie dla wydajności systemu. Miedź, dzięki swojej doskonałej przewodności i wytrzymałości termicznej, jest bezkonkurencyjna, choć aluminium stanowi dla niej tańszą alternatywę – oczywiście przy założeniu zastosowania większych przekrojów i specjalistycznych złączy.

Jakie rury do pompy ciepła monoblok? Wybór i porady dotyczące instalacji

Bezpieczeństwo i pewność działania instalacji potwierdzają certyfikaty VDE, TÜV czy ISO. To one stanowią gwarancję, że układ nie przegrzeje się i nie ulegnie awarii. Staranny dobór izolacji i przewodników to klucz do długowieczności systemu – szczególnie w wymagających instalacjach pomp ciepła, gdzie niezawodność zasilania decyduje o ciągłości pracy całego ogrzewania.

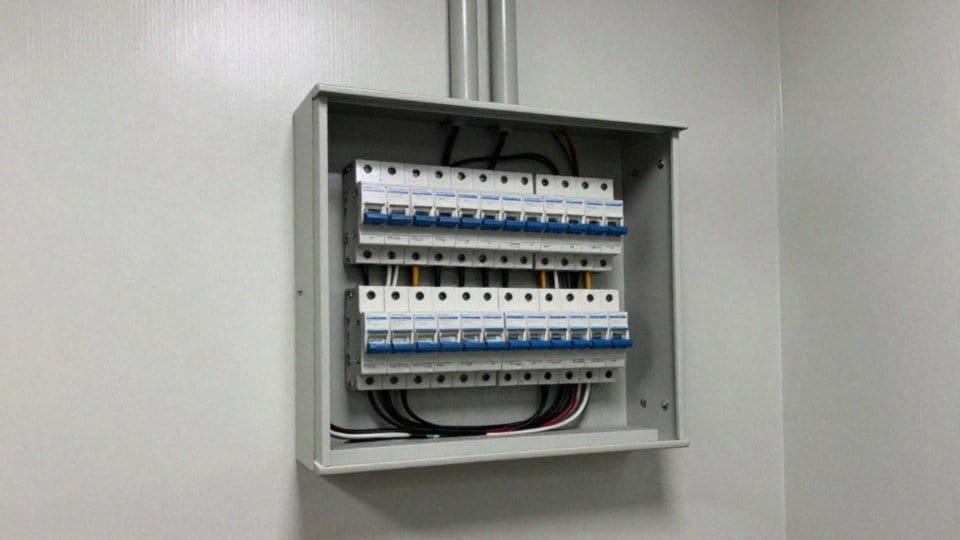

Jak dobrać zabezpieczenia elektryczne dla pompy ciepła?

Prawidłowe zabezpieczenia elektryczne stanowią fundament każdej bezpiecznej instalacji. Kluczem do sukcesu jest precyzyjne dopasowanie wyłączników nadprądowych do specyfiki konkretnych odbiorników, takich jak:

• sprężarki,
• grzałki,
• zaawansowane sterowniki.

Dobierając odpowiednie komponenty, należy ściśle trzymać się projektu, uwzględniając prąd znamionowy oraz charakterystykę rozruchową danego urządzenia. Podstawą ochrony przed porażeniem pozostaje wyłącznik różnicowoprądowy, przy czym w układach trójfazowych konieczne jest zastosowanie dedykowanych modeli 3-fazowych. Każdy element systemu, na przykład grzałka o mocy 9 kW, wymaga indywidualnego podejścia – często wiąże się to z użyciem bezpieczników typu B16A lub C, zawsze zgodnie z wytycznymi producenta.

Jaka rura PEX do pompy ciepła? Wybór, średnica i błędy do uniknięcia

Wszelkie użyte komponenty muszą spełniać rygorystyczne wymogi normy PN-HD 60364. Profesjonalny montaż obejmuje również ochronę przewodów przed uszkodzeniami mechanicznymi, co najłatwiej osiągnąć, wykorzystując:

• korytka kablowe,
• wytrzymałe rury osłonowe.

Pamiętajmy, że staranność wykonania połączeń decyduje o ciągłości ochrony przeciwporażeniowej. Ostateczną weryfikację prądów zwarciowych i przeciążeniowych warto powierzyć wykwalifikowanemu elektrykowi, gdyż tylko poprawnie skonfigurowane zabezpieczenia gwarantują długą, bezawaryjną i bezpieczną pracę całego systemu.

Jak podłączyć kabel do pompy ciepła?

Podłączenie pompy ciepła odbywa się poprzez bezpośrednie wpięcie przewodu zasilającego do skrzynki przyłączeniowej, co pozwala wyeliminować zbędne gniazda wtykowe. Optymalnym rozwiązaniem jest zastosowanie kabla pięciożyłowego o przekroju 4 mm kwadratowych, który gwarantuje stabilną pracę trójfazową oraz właściwe uziemienie jednostki zewnętrznej. Niezwykle istotne jest precyzyjne dokręcenie przewodów w zaciskach, aby w przyszłości uniknąć problemów z poluzowanymi stykami i ewentualnym przegrzewaniem się instalacji.

Kocioł jednofunkcyjny — schemat instalacji CO i zasobnika CWU

W trakcie montażu warto pamiętać o kilku zasadach, które zwiększą trwałość układu:

• przewody powinny być prowadzone w korytach lub rurach ochronnych, zabezpieczających je przed czynnikami pogodowymi oraz uszkodzeniami mechanicznymi,
• należy zadbać o pełną ciągłość uziemienia i wyrównaniu potencjałów, co jest wymogiem wynikającym z lokalnych przepisów technicznych,
• każdy przepust przez ściany czy stropy budynku musi być rzetelnie uszczelniony,
• poprawność prac weryfikuje się poprzez obowiązkowe testy izolacji oraz pomiary impedancji pętli zwarcia.

Gdy system zacznie działać, warto w ramach regularnych przeglądów kontrolować stan połączeń elektrycznych, posiłkując się zawsze schematami dostarczonymi przez producenta urządzenia. Pamiętaj, że wszystkie czynności związane z instalacją wymagają obecności wykwalifikowanego elektryka. Takie podejście to nie tylko gwarancja bezpiecznego użytkowania pompy, ale również warunek utrzymania ochrony gwarancyjnej producenta.
