Jak zrobić płaszcz wodny? Przewodnik po materiałach i wykonaniu

Czym jest płaszcz wodny i jak działa?

Płaszcz wodny pełni rolę wymiennika ciepła bezpośrednio zintegrowanego z paleniskiem. Jego działanie polega na wykorzystaniu energii płynącej z ognia do podgrzewania wody krążącej wokół komory spalania. Uzyskane w ten sposób ciepło trafia do instalacji centralnego ogrzewania, zasilając:

• kaloryfery,
• ogrzewanie podłogowe,
• systemy nadmuchowe.

Dla zapewnienia trwałości i wysokiej wydajności, producenci sięgają zazwyczaj po stal kotłową lub nierdzewną. Cały proces wymiany temperatury wspiera pompa obiegowa, która sprawnie transportuje gorący czynnik do odbiorników lub zasobnika ciepła. O bezpieczeństwo użytkowników dbają natomiast zawory bezpieczeństwa i naczynia wzbiorcze, skutecznie niwelujące ryzyko niebezpiecznego wzrostu ciśnienia.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Warto pamiętać, że optymalne spalanie zależy od precyzyjnej kontroli temperatury zarówno wewnątrz paleniska, jak i wylocie spalin. Jako serce domowego systemu grzewczego, płaszcz wodny wymaga jedynie stałej cyrkulacji wody, aby działać w sposób nieprzerwany i wydajny.

Czy zrobić płaszcz wodny samodzielnie?

Budowa domowego płaszcza wodnego to ambitne wyzwanie, które wymaga solidnej wiedzy z zakresu spawalnictwa, hydrauliki i termodynamiki. Samodzielne podejście do tego zadania wiąże się z dużym ryzykiem popełnienia kosztownych błędów, takich jak:

• nieszczelności,
• przegrzanie instalacji,
• niewłaściwy dobór zabezpieczeń ciśnieniowych.

Częstą przyczyną awarii jest nieprawidłowe łączenie metali, co w krótkim czasie prowadzi do destrukcyjnej korozji elektrochemicznej. Problematyczny bywa również brak odpowiedniego zbiornika wyrównawczego w układzie otwartym. Co więcej, montaż urządzenia bez wcześniejszych obliczeń mocy cieplnej zazwyczaj kończy się nieefektywną pracą systemu, co jest szczególnie dotkliwe w domach o powierzchni powyżej 60 m². Jeśli planujesz taką budowę, koniecznie skonsultuj się z doświadczonym hydraulikiem lub certyfikowanym specjalistą od kominków. W trosce o bezpieczeństwo domowników znacznie lepszym rozwiązaniem jest zakup atestowanego wkładu z płaszczem wodnym lub gotowych wymienników fabrycznych. Każdy własnoręcznie wykonany układ musi przejść rygorystyczne testy przed wpięciem do instalacji centralnego ogrzewania – to jedyny sposób, by zminimalizować ryzyko awarii, które mogłyby zagrozić trwałości całego budynku.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

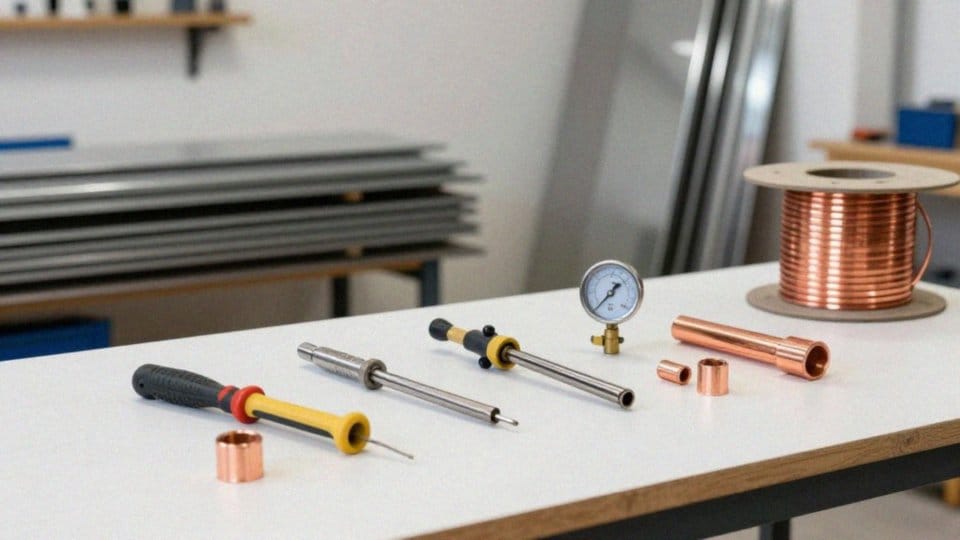

Jakie materiały i narzędzia będą potrzebne?

Stworzenie wydajnej instalacji wymaga przede wszystkim materiałów, które bez trudu zniosą ekstremalne temperatury oraz d działanie korozji. Fundamentem takich konstrukcji są zazwyczaj solidne blachy stalowe, przy czym stal kotłowa lub nierdzewna gwarantują najwyższą trwałość w miejscach mających bezpośredni kontakt z ogniem.

Wybór surowca na przewody zależy od specyfiki projektu – można sięgnąć po:

• stal,
• miedź, która dzięki swoim wybitnym właściwościom cieplnym pozostaje niezwykle atrakcyjną opcją.

Kompletny zestaw części obejmuje:

• miedziane rurki,
• niezbędne kształtki hydrauliczne,
• zawór bezpieczeństwa,
• naczynie wzbiorcze dla układu otwartego,
• pompę obiegową.

Warto również uwzględnić:

• trójdrogowy zawór mieszający,
• wymiennik płytowy.

Montaż całości wiąże się z użyciem specjalistycznych uszczelnień odpornych na wysokie temperatury, a także profesjonalnego sprzętu spawalniczego i narzędzi do lutowania miedzi. Dążąc do uniknięcia ryzyka korozji elektrochemicznej, najlepiej wykonać cały system z jednego typu materiału, najlepiej miedzi, ciągnąc instalację od wymiennika aż po same odbiorniki. Na koniec konieczne jest sprawdzenie szczelności układu przy użyciu pompy ciśnieniowej i manometrów podczas prób technicznych.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Jak zaprojektować płaszcz wodny i obliczyć moc?

Wszystko zaczyna się od precyzyjnego określenia zapotrzebowania budynku na ciepło. Całkowita moc grzewcza musi pokryć:

• straty przenikania przez przegrody,
• przygotowanie ciepłej wody użytkowej,
• zasilanie wszystkich odbiorników, takich jak grzejniki czy podłogówka.

Przy projektowaniu płaszcza wodnego bilans mocy musi być bezbłędny; moc przekazywana do wody nie może przewyższać wydajności samego paleniska, bo w przeciwnym razie szybko doprowadzimy do jego niedogrzania. W kwestii hydrauliki kluczowe są odpowiednie przekroje przewodów. Rura prowadząca do naczynia wzbiorczego musi mieć minimum 25 mm średnicy wewnętrznej, natomiast dobór pozostałych zależy od zakładanego przepływu czynnika. Najlepiej stawiać na miedź, co gwarantuje spójność materiałową instalacji i skutecznie eliminuje ryzyko korozji elektrochemicznej.

Jeśli planujesz wpięcie płaszcza w system ogrzewania podłogowego, koniecznie zastosuj wymiennik płytowy. Taka bariera skutecznie oddzieli obiegi, chroniąc delikatniejsze elementy przed zbyt wysoką temperaturą. Stabilność całego układu poprawi bufor ciepła, który efektywnie przechowa nadwyżki energii. Dobór pompy obiegowej powinien wynikać bezpośrednio z obliczonych oporów hydraulicznych, a o bezpieczeństwo zadba w zawór bezpieczeństwa, zamontowany możliwie najbliżej wymiennika.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

W układach otwartych kontrola parametrów jest zazwyczaj mniej skomplikowana. Dlatego zamiast tworzyć własne, prowizoryczne wężownice, lepiej skorzystać z gotowych rozwiązań fabrycznych. Pamiętaj też, że projekt jest tylko wstępem – poprawne przeprowadzenie prób ciśnieniowych oraz dbałość o regularną konserwację to fundamenty długiej i bezawaryjnej pracy całego systemu.

Jak wykonać połączenia spawane przy płaszczu wodnym?

Precyzja w łączeniu elementów spawanych jest absolutnie kluczowa, gdyż to od nich zależy szczelność oraz wytrzymałość całego układu pracującego pod znacznym ciśnieniem. W przypadku konstrukcji z blach stalowych optymalnym rozwiązaniem okazuje się tzw. stalowa podkowa, pełniąca rolę szkieletu wymiennika. Aby zagwarantować odporność na gwałtowne zmiany temperatury, należy bezwzględnie stosować wyłącznie atestowaną stal kotłową lub nierdzewną.

Wszystkie spoiny powinny powstawać pod ręką wykwalifikowanych spawaczy, operujących zgodnie z procedurami zapobiegającymi powstawaniu naprężeń. W tym celu niezbędne jest chociażby:

• poprawne nagrzewanie wstępne materiału,
• kontrola jakości połączeń w strefach styku rur stalowych z korpusem,
• badania nieniszczące w bardziej wymagających projektach,
• zachowanie szczególnej czujności podczas łączenia odmiennych metali,
• zastosowanie tworzyw odpornych na wysokie temperatury na gwintach.

Ostatnim etapem prac jest weryfikacja szczelności systemu za pomocą pompy ciśnieniowej. Test ten, przeprowadzony zgodnie z obowiązującymi normami technicznymi, jest niezbędnym krokiem przed finalnym przyłączeniem płaszcza wodnego do instalacji centralnego ogrzewania.

Schemat instalacji CO z kominkiem — jak efektywnie podłączyć kominek?

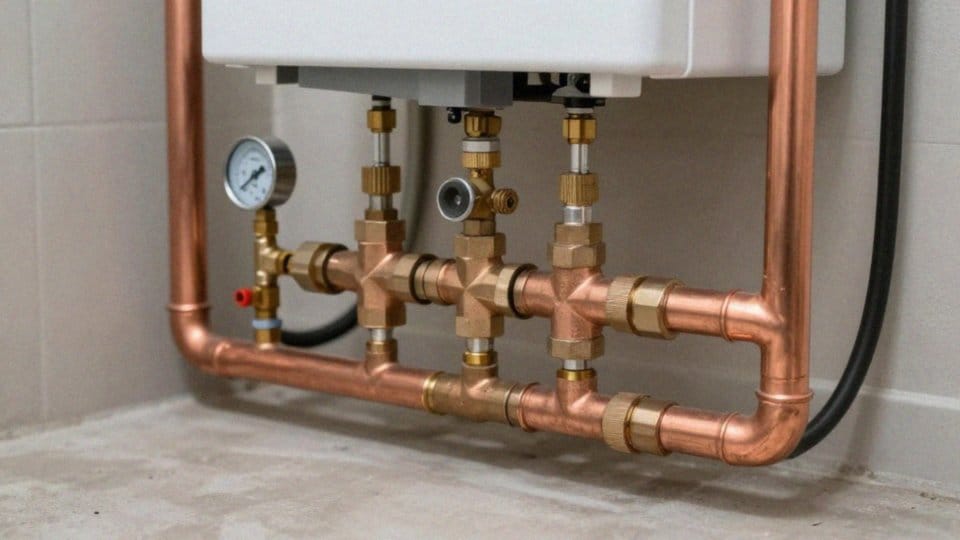

Jak podłączyć płaszcz wodny do instalacji CO?

Przy montażu kominka z płaszczem wodnym kluczowe jest stosowanie jednorodnych materiałów. Pozwala to skutecznie wyeliminować ryzyko korozji elektrochemicznej, która mogłaby osłabić system. Zastosowanie miedzianych kształtek przy wyjściu z urządzenia ułatwia poprowadzenie instalacji z miedzi aż do samych odbiorników ciepła.

Jeśli decydujesz się na układ otwarty, pamiętaj o doprowadzeniu do zbiornika wyrównawczego rury o średnicy minimum 25 mm. Musi on znaleźć się w najwyższym punkcie instalacji, a na drodze do niego nie powinny znajdować się żadne zawory czy zwężenia. O bezpieczeństwo zadba natomiast zawór temperaturowy zainstalowany w bezpośrednim sąsiedztwie wymiennika – pozwoli on na natychmiastową reakcję w razie niebezpiecznego skoku temperatury.

W sytuacjach, gdy ogrzewasz dom podłogówką, niezbędny staje się:

• wymiennik płytowy,
• dodatkowa pompa obiegowa,
• zawór trójdrożny.

Elementy te skutecznie rozdzielają obiegi i dbają o stabilność temperatury wody. W przypadku tradycyjnych grzejników postępuj ściśle według projektu hydraulicznego, zachowując właściwą kolejność zasilania i powrotu. Całym układem powinna zarządzać zaawansowana automatyka, dbająca o prawidłowy przepływ czynnika i pracę pompy.

Pompa ciepła 9 kW — jakie zabezpieczenia są niezbędne?

Warto również rozważyć montaż bufora ciepła, który nie tylko przechowuje nadmiar energii, ale też znacząco wydłuża czas bezawaryjnej pracy kominka. Przed finalnym uruchomieniem koniecznie wykonaj próbę szczelności pod ciśnieniem. Dokładna weryfikacja wszystkich połączeń manometrem to najpewniejszy sposób, by uniknąć niespodziewanych wycieków w trakcie codziennego użytkowania.

Jak testować szczelność i uruchomić system?

Po zakończeniu montażu kluczowe jest przeprowadzenie serii testów, zaczynając od próby ciśnieniowej na zimno. Za pomocą pompy sprawdź szczelność wszystkich spawów oraz połączeń hydraulicznych, pamiętając jednak, aby na czas tych czynności zdemontować zawory prowadzące do naczynia wzbiorczego.

Rury przelewowe muszą mieć średnicę wewnętrzną wynoszącą minimum 25 mm, co zapewni prawidłowy przepływ. Gdy zyskasz pewność, że instalacja jest w pełni szczelna, możesz rozpocząć testy na ciepło. Wprowadzaj system do pracy stopniowo, sukcesywnie zwiększając obciążenie cieplne i bacznie obserwując najważniejsze parametry:

• temperaturę wody,
• ciśnienie,
• reakcje automatyki.

Zweryfikuj, czy zawór bezpieczeństwa i zawór temperaturowy, umieszczony w bezpośrednim sąsiedztwie wymiennika, działają bez zarzutu. Warto przy okazji sprawdzić wydajność pompy obiegowej oraz upewnić się, że w układzie nie ma żadnych nieszczelności powodujących przedostawanie się powietrza.

Jaki kabel do pompy ciepła 9 kW? Wybór i montaż krok po kroku

Niezwykle istotne jest kontrolowanie efektywności spalania. Unikaj tzw. turbo dymów, gdyż nieprawidłowy proces spalania nie tylko przyspiesza korozję elementów, ale również zwiększa ryzyko groźnego przegrzania kotła. Pamiętaj, że regularna konserwacja pozwala na szybkie wykrycie usterek i wymierne oszczędności eksploatacyjne.

W codziennej obsłudze zwracaj uwagę na pracę wymiennika płytowego oraz naczynia wyrównawczego, którego głównym zadaniem jest skuteczna stabilizacja wahań objętości wody w całej instalacji.
