Jak zamontować pompę CO? Przewodnik krok po kroku

Jak zamontować pompę CO krok po kroku?

Montaż pompy obiegowej warto rozpocząć od solidnego przepłukania instalacji i weryfikacji stanu naczynia wzbiorczego. Po zakręceniu dopływu wody, wybierz takie miejsce montażu, które pozwoli na swobodny dostęp do króćców – to rozwiązanie docenisz podczas każdej przyszłej konserwacji.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Kluczowe jest, aby mechanicznie osadzić pompę zgodnie z kierunkiem przepływu cieczy zaznaczonym na obudowie. Pamiętaj, by oś wirnika znalazła się w pozycji poziomej, co zapewni łożyskom odpowiednie smarowanie i znacznie wydłuży ich życie. Podczas skręcania całości nie zapomnij o solidnych uszczelnieniach.

Przed urządzeniem koniecznie wstaw filtr siatkowy, który zatrzyma zanieczyszczenia, oraz zawory kulowe dla ułatwienia ewentualnych prac serwisowych w przyszłości. Zanim jednak naciśniesz przycisk startu, starannie odpowietrz całą sieć oraz wszystkie grzejniki.

Podłączenie elektryczne wymaga przestrzegania instrukcji producenta i zastosowania odpowiednich zabezpieczeń różnicowo-prądowych. Gdy pompa już ruszy, poświęć chwilę na obserwację: nasłuchuj niepokojących hałasów i sprawdź, czy nie pojawiają się objawy kawitacji.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Dopiero po upewnieniu się, że wszystko pracuje poprawnie, dobierz tryb pracy – na przykład energooszczędny wariant nocny. Jeśli czujesz, że wymiana przerasta Twoje możliwości, lepiej skorzystaj z pomocy profesjonalisty. Unikniesz w ten sposób kosztownych błędów, które mogłyby obniżyć sprawność całego systemu grzewczego.

Na którym przewodzie montuje się pompę CO?

Najczęściej wybieranym punktem instalacji pompy obiegowej jest przewód powrotny. Takie rozwiązanie pozwala na pracę urządzenia w środowisku o niższej temperaturze, co bezpośrednio przekłada się na dłuższą eksploatację kluczowych podzespołów, w tym łożysk czy uszczelnień. Chłodniejsza woda skutecznie chroni silnik przed przegrzaniem i niweluje ryzyko wystąpienia kawitacji.

Wybór miejsca instalacji nie jest jednak sztywną regułą i powinien wynikać z charakterystyki danego układu. W systemach otwartych fachowcy nierzadko umieszczają pompę na zasilaniu, biorąc pod uwagę:

• rodzaj zastosowanych grzejników,
• całkowite opory hydrauliczne obiegu.

Niezależnie od wybranej lokalizacji, kluczowe jest zachowanie zgodności kierunku przepływu ze strzałką umieszczoną na obudowie. Tłoczenie wody w stronę kotła z chłodniejszej sekcji instalacji sprzyja stabilności pracy całego systemu grzewczego.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Jak wybrać pompę CO pod względem mocy i EEI?

Wybór właściwej pompy wymaga przede wszystkim analizy wydajności oraz wysokości podnoszenia, które wynikają bezpośrednio z obliczeń hydraulicznych danej instalacji. Urządzenie musi być na tyle mocne, by skutecznie pokonywać opory przepływu generowane przez:

• rury,
• zawory,
• elementy grzewcze, takie jak kaloryfery czy pętle podłogowe.

Kluczowym wskaźnikiem, na który trzeba zwrócić uwagę, jest współczynnik efektywności energetycznej (EEI) – najlepiej, aby nie przekraczał on poziomu 0,23. Nowoczesne modele elektroniczne potrafią przynieść spore oszczędności dzięki inteligentnemu sterowaniu, które na bieżąco dostosowuje obroty silnika do aktualnego zapotrzebowania na ciepło. Co więcej, taka automatyzacja nie tylko obniża rachunki, ale również wycisza pracę układu, wyraźnie podnosząc komfort domowników.

Przed finalizacją zakupu koniecznie sprawdź wymiary montażowe. Pozwoli to uniknąć problemów z dopasowaniem pompy do istniejącej armatury. Warto także zajrzeć do Dokumentacji Techniczno-Ruchowej (DTR), która precyzuje maksymalne parametry pracy wybranego modelu. Inwestycja w wydajne pompy bezdławnicowe to nie tylko stabilniejszy przepływ wody, ale przede wszystkim trwalsze i bardziej niezawodne rozwiązanie na lata.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

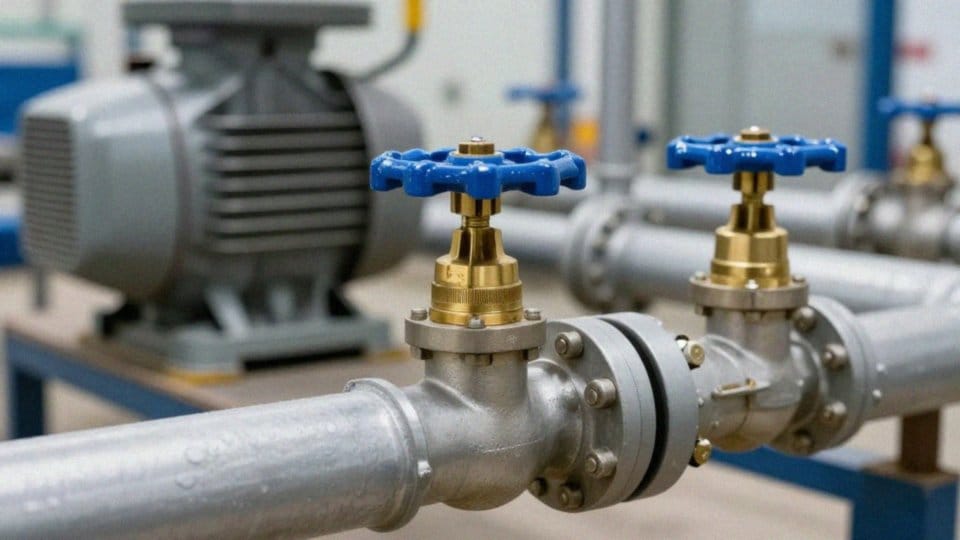

Jak montować zawory kulowe przed i za pompą?

Montaż zaworów kulowych przed i za pompą obiegową to standard, który znacząco ułatwia przyszły serwis urządzenia. Dzięki nim nie musisz opróżniać całego układu z wody podczas awarii czy wymiany sprzętu, co oszczędza mnóstwo czasu i pracy. Kluczowe jest jednak, aby zawory znalazły się w łatwo dostępnym miejscu – w razie nagłej usterki każda sekunda ma znaczenie przy odcinaniu zasilania.

Przy instalacji warto trzymać się trzech podstawowych reguł:

• postaw na armaturę dopasowaną do średnicy rur i ciśnienia roboczego pompy,
• przemyśl ustawienie dźwigni tak, by nie zahaczały o inne elementy i jasno pokazywały, czy przepływ jest w danej chwili otwarty, czy zamknięty,
• zadbać o szczelność – użycie nypli z solidnymi uszczelkami to najpewniejsza metoda na uniknięcie wycieków na połączeniach.

Warto również pamiętać o zabezpieczeniu pompy od strony ssawnej za pomocą filtra siatkowego, który wyłapie zanieczyszczenia groźne dla wirnika. Jeśli specyfika instalacji wymaga utrzymania stałego kierunku przepływu, dobrym dodatkiem będzie zawór zwrotny. Gdy nadejdzie czas prac konserwacyjnych, wystarczy zamknąć zawory odcinające i spuścić resztkę wody przez odpowietrznik, co pozwala przeprowadzić szybki serwis bez zbędnego bałaganu w kotłowni.

Jak podłączyć pompę cyrkulacyjną? Praktyczny poradnik krok po kroku

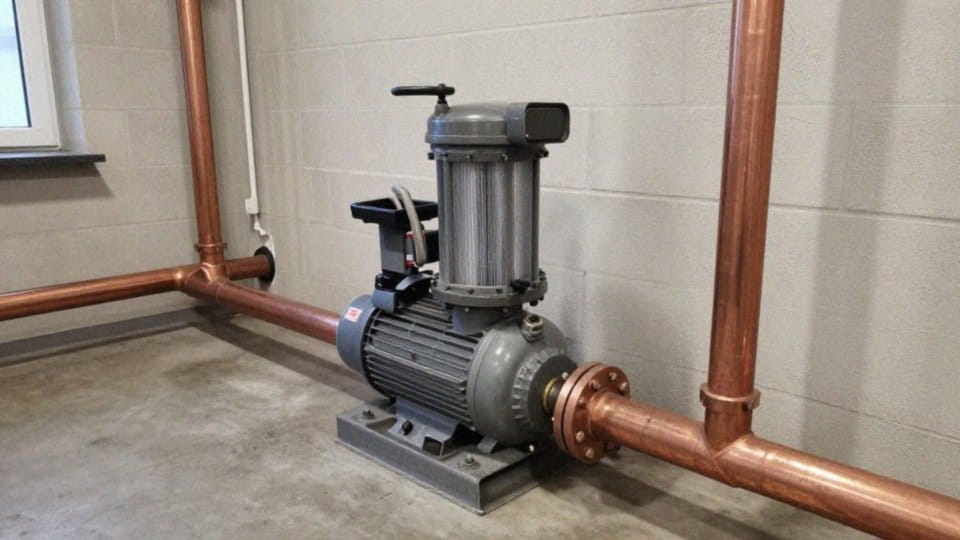

Jak zabezpieczyć pompę CO przed zanieczyszczeniami?

Skuteczna ochrona układu przed zanieczyszczeniami zaczyna się od instalacji filtra siatkowego, potocznie nazywanego skośnym, na przewodzie ssawnym tuż przed pompą. Ten niewielki element skutecznie wyłapuje:

• szlam,
• opiłki metali,
• wszelkie osady,

chroniąc wirnik przed zablokowaniem oraz zapobiegając przedwczesnemu zużyciu uszczelnień i łożysk. Kluczowe jest, aby zamontować go w łatwo dostępnym punkcie, co znacząco ułatwi późniejszą konserwację. W bardziej rozbudowanych instalacjach warto pójść o krok dalej i zastosować separatory magnetyczne. Doskonale radzą sobie one z wyłapywaniem cząstek ferromagnetycznych, ograniczając tym samym rozwój korozji i osadzanie się uciążliwego szlamu.

Równie istotne jest dokładne przepłukanie całej sieci przed pierwszym uruchomieniem pompy oraz po wszelkich pracach naprawczych – pozwoli to pozbyć się resztek materiałów montażowych, które mogły wniknąć do środka. Dbanie o jakość wody grzewczej to kolejny filar niezawodności. Zastosowanie inhibitorów korozji skutecznie hamuje powstawanie rdzy, a staranne odpowietrzenie obiegu eliminuje pęcherzyki powietrza. Jest to istotne, gdyż obecność gazów nie tylko przyspiesza korozję elektrochemiczną, ale może również prowadzić do kawitacji, niszczącej podzespoły pompy.

Jak podłączyć pompę ciepła do istniejącej instalacji? Przewodnik krok po kroku

Całość dopełniają regularne przeglądy, podczas których warto nie tylko czyścić wkład filtra, ale także obserwować wydajność urządzenia. Wczesne wyłapanie spadku parametrów pracy pozwala zareagować na zanieczyszczenia, zanim doprowadzą one do kosztownej awarii.

Jak podłączyć elektrycznie pompę CO zgodnie z DTR?

Prawidłowy montaż elektryczny pompy obiegowej zaczyna się od wnikliwej lektury dokumentacji techniczno-ruchowej producenta. To kluczowe, by parametry sieci zasilającej idealnie współgrały z wymogami urządzenia. Podczas prac instalacyjnych trzeba zwrócić szczególną uwagę na:

• właściwy przekrój przewodów,
• zastosowanie odpowiednich zabezpieczeń nadprądowych,
• wyłącznik różnicowo-prądowy,
• precyzyjne uziemienie silnika.

Nieodzownym ogniwem całego układu jest wyłącznik różnicowo-prądowy. Działając w parze z modułami przeciążeniowymi, gwarantuje on skuteczną ochronę przed porażeniem oraz ryzykiem przeciążenia instalacji. Jeśli system grzewczy wykorzystuje automatykę, instalacja musi uwzględniać współpracę z czujnikami temperatury oraz zewnętrznymi sterownikami. W nowoczesnych pompach elektronicznych użytkownik ma możliwość samodzielnej konfiguracji trybu pracy – od wyboru krzywej charakterystyki po określenie maksymalnej prędkości obrotowej. Warto również rozważyć aktywację trybu nocnego, jeśli jest on wspierany przez dany model.

Jak zrobić płaszcz wodny? Przewodnik po materiałach i wykonaniu

Po zakończeniu montażu przychodzi czas na weryfikację. Testy obejmują nie tylko kontrolę zabezpieczeń, ale również sprawdzenie kultury pracy urządzenia: czy pompa nie generuje hałasu, wibracji ani nie pobiera zbyt dużo energii. Całość finalizuje odnotowanie ustawień w dokumentacji, co jest niezbędne dla zachowania gwarancji i ułatwi późniejszy serwis.

Jak odpowietrzyć instalację przed uruchomieniem pompy?

Zanim przystąpisz do odpowietrzania, upewnij się, że zasilanie jest wyłączone, a zawory kulowe są w pełni sprawne. Pierwszym krokiem jest napełnienie instalacji wodą. Jeśli przy pompie znajduje się automatyczny odpowietrznik, jego rola staje się kluczowa – w pozycji poziomej sprawnie usuwa gazy, natomiast montaż pionowy wymusza przemieszczanie się powietrza w kierunku najwyższych partii systemu.

Kolejnym etapem jest ręczne obejście wszystkich grzejników i otwarcie zaworów odpowietrzających. Pominięcie jakiegokolwiek punktu odbioru ciepła jest ryzykowne, gdyż pęcherzyki powietrza skutecznie blokują wymianę energii, prowadząc do punktowego niedogrzania pomieszczeń. Gdy wstępnie oczyścisz obieg, uruchom pompę na niskich obrotach. Dzięki temu przepływ wody stopniowo przetransportuje resztki powietrza do separatorów.

Schemat instalacji CO z kominkiem — jak efektywnie podłączyć kominek?

Zachowaj czujność: hałas w instalacji lub spadek wydajności to typowe objawy kawitacji. Jeśli usłyszysz niepokojące dźwięki, niezwłocznie sprawdź ciśnienie w naczyniu wzbiorczym oraz powtórz proces odpowietrzania. Monitorowanie różnicy temperatur między zasilaniem a powrotem to najprostszy sposób na szybkie wykrycie usterek, co bezpośrednio przekłada się na dłuższą żywotność urządzenia i Twój komfort.

Zawsze zaglądaj też do dokumentacji technicznej swojego modelu, gdzie producent wskazuje preferowane metody serwisowe.
