Jak podłączyć zawór czterodrożny? Przewodnik krok po kroku

Co to jest zawór czterodrożny i do czego służy?

Zawór czterodrożny, powszechnie nazywany modelem 4D, to kluczowy komponent instalacji wyposażony w cztery przyłącza: parę zasilających oraz parę powrotnych. Jego rola w systemach grzewczych i klimatyzacyjnych sprowadza się do:

• precyzyjnego mieszania strumieni,
• sprawnego rozdzielania wody pomiędzy obiegiem kotłowym a grzejnikowym,
• utrzymania stałej temperatury zasilania,
• optymalizacji przepływów,
• zapobiegania korozji niskotemperaturowej kotła.

Dzięki płynnej regulacji, zawór podnosi efektywność energetyczną całego układu. W praktyce 4D stanowi rozwiązanie typu „dwa w jednym”, z powodzeniem zastępując bardziej złożone konstrukcje hydrauliczne, w tym zawory trójdrożne czy dodatkowe sprzęgła. Na rynku dostępne są zarówno warianty obsługiwane ręcznie, jak i wersje automatyczne, wykorzystujące serwomechanizmy zintegrowane z zewnętrznymi sterownikami. Dobierając odpowiedni model do konkretnej instalacji, należy wziąć pod uwagę:

• dopuszczalne ciśnienie,
• przepływ,
• rodzaj materiału, z którego wykonano korpus.

Aby zapewnić pełną kompatybilność i bezawaryjną pracę systemu.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Jak poprawnie podłączyć zawór czterodrożny?

Zanim przystąpisz do jakichkolwiek działań, koniecznie opróżnij instalację grzewczą z wody. Równie istotne jest dokładne przestudiowanie dokumentacji technicznej dostarczonej przez producenta zaworu, co pozwoli uniknąć błędów na starcie.

Sam montaż opiera się na poprawnym zidentyfikowaniu czterech portów:

• dwóch zasilających, które przyjmują gorący czynnik z kotła,
• chłodniejszy z powrotu,
• oraz dwóch wyjść skierowanych z powrotem do instalacji.

Pamiętaj, aby bezwzględnie przestrzegać kierunków przepływu zaznaczonych na korpusie urządzenia, gdyż każda pomyłka skutkuje nieefektywną pracą całego układu. Najlepszym miejscem na instalację zaworu jest przestrzeń między kotłem a pompą obiegową – takie rozwiązanie zapewnia najbardziej precyzyjne zarządzanie strumieniami wody.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Podczas łączenia poszczególnych elementów wykorzystaj dedykowane adaptery oraz uszczelki zgodne z zaleceniami wytwórcy. Zwróć przy tym uwagę na kompatybilność materiałową wszystkich części, aby uniknąć korozji elektrochemicznej. Gdy wszystko będzie już skręcone, przeprowadź test szczelności pod ciśnieniem roboczym. Na koniec sprawdź działanie mechanizmu, upewniając się, że płynnie i bez oporów reguluje on proces mieszania czynnika w obu obiegach.

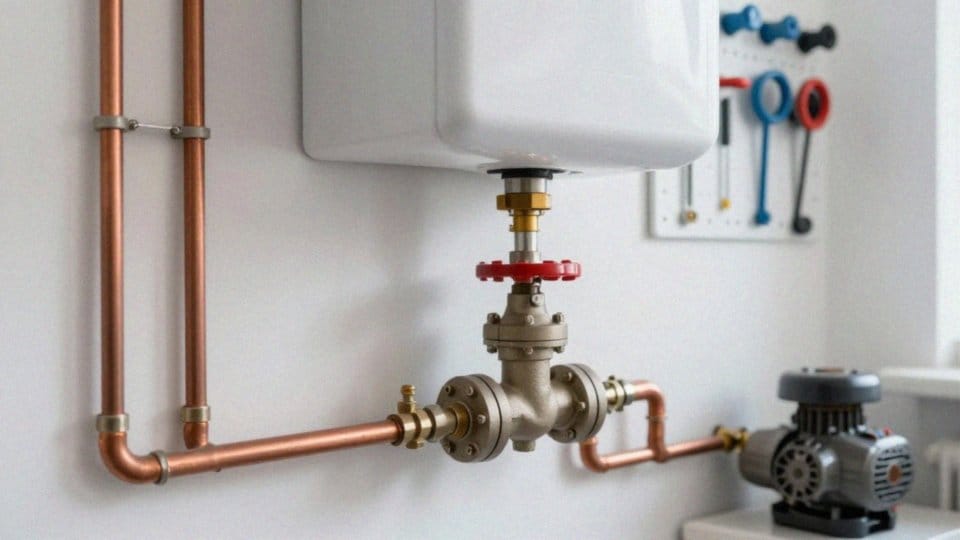

Gdzie zamontować zawór czterodrożny w instalacji?

Najlepszym miejscem na montaż zaworu czterodrożnego jest fragment instalacji centralnego ogrzewania łączący kocioł z resztą układu. Umieszczenie go bezpośrednio przed pompą obiegową znacząco poprawia kontrolę nad przepływem czynnika i pozwala precyzyjnie ustabilizować temperaturę zasilania. Co więcej, w układach wyposażonych w zasobnik ciepłej wody użytkowej, takie rozwiązanie doskonale zarządza priorytetami poszczególnych obiegów.

Planując instalację, zadbaj o:

• swobodny dostęp serwisowy,
• odpowiednią ilość miejsca na siłownik,
• niezbędne czujniki temperatury.

Pamiętaj, aby bezwzględnie przestrzegać kierunków przepływu zaznaczonych na korpusie urządzenia oraz zaleceń producenta dotyczących wymaganych odstępów. Zanim przystąpisz do pracy, upewnij się, że parametry takie jak ciśnienie czy przepływ są właściwie dobrane – pomoże to skutecznie wyeliminować ryzyko wystąpienia korozji niskotemperaturowej.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

W sytuacjach, gdy układ rur jest nietypowy, warto skorzystać z porady fachowca, co zapewni sprawne i bezpieczne działanie systemu na lata.

Jakie narzędzia są potrzebne do montażu zaworu czterodrożnego?

W podstawowym ekwipunku instalatora nie może zabraknąć:

• klucza płaskiego lub nastawnego do dokręcania złączy,
• solidnych szczypiec do rur,
• poziomicy – kluczowego narzędzia, które pozwala precyzyjnie ustawić korpus, co chroni instalację przed niepożądanymi naprężeniami mechanicznymi,
• wkrętaka krzyżakowego do montażu siłownika i pozostałych elementów sterujących,
• taśmy PTFE, pakuły z pastą uszczelniającą lub dedykowanych uszczelek dla zapewnienia szczelności połączeń gwintowanych.

W razie konieczności modyfikacji rurociągów, niezbędne mogą okazać się narzędzia do cięcia i fazowania rur. Przy rozbudowie układu warto przygotować adaptery i złączki dopasowane do średnicy przyłączy zaworu.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Po zakończeniu prac przychodzi czas na weryfikację. Używając manometru sprawdzisz ciśnienie w układzie, a tester szczelności wykluczy ewentualne wycieki. Pamiętaj też o odpowietrzniku, który pozwoli pozbyć się powietrza z obiegu po napełnieniu instalacji wodą.

Podczas kalibracji siłownika miej pod ręką dokumentację techniczną oraz termometr do sprawdzenia wskazań czujników temperatury. Na koniec zadbaj o własne bezpieczeństwo – odpowiednie środki ochrony osobistej są równie ważne, co profesjonalne narzędzia.

Jak podłączyć porty zasilania i powrotu?

Prawidłowe rozpoznanie portów na korpusie zaworu to fundament sprawnego działania całego układu. Gorący czynnik płynący z kotła musi trafić do portu zasilającego, podczas gdy chłodniejsza woda wracająca z instalacji wymaga podłączenia do portu powrotnego. Kluczowe jest, aby pozostałe przyłącza ściśle odpowiadały obiegom grzewczym i powrotnym, zgodnie ze schematem przygotowanym przez producenta.

Zawór czterodrogowy — schematy i zasada działania w instalacji grzewczej

Pamiętaj, że kierunek przepływu ma tu decydujące znaczenie; każda pomyłka może zdestabilizować pracę mieszacza i drastycznie obniżyć wydajność cieplną systemu. Jeśli średnice rur różnią się od siebie, użyj dedykowanych adapterów, dbając o ich szczelność przy pomocy taśmy PTFE lub odpowiednich uszczelek.

Na etapie konfiguracji ustaw zawór tak, aby był otwarty w przynajmniej 10–20%. Taki zabieg gwarantuje nieprzerwany obieg i zabezpiecza kocioł przed niebezpiecznym szokiem termicznym. Po montażu koniecznie odpowietrz układ i przeprowadź test szczelności pod pełnym ciśnieniem roboczym.

Na koniec zweryfikuj temperatury zasilania oraz powrotu w trakcie pracy urządzenia – to najlepszy sposób, by upewnić się, że zawór precyzyjnie zarządza mieszaniem i rozdziałem medium.

Schemat kotła — kluczowe elementy i zasady prawidłowego podłączenia

Jak podłączyć siłownik do zaworu czterodrożnego?

Montaż siłownika na zaworze czterodrożnym to zadanie wymagające precyzji. Cały proces warto zacząć od wnikliwej lektury dokumentacji technicznej, która pozwoli dobrać właściwy model urządzenia, biorąc pod uwagę:

• moment obrotowy,
• skok samego zaworu.

Kiedy już dysponujesz odpowiednim sprzętem, osadź serwomechanizm na trzpieniu, dbając o stabilne zamocowanie adaptera za pomocą śrub. Kolejny etap to podłączenie elektryczne. Przewody poprowadź bezpośrednio do sterownika, na przykład modelu TECH lub modułu ACT 443 ProClick, ściśle przestrzegając dostarczonego schematu. Pamiętaj przy tym, by zasilanie i uziemienie były zgodne z obowiązującymi normami bezpieczeństwa.

W zależności od wymagań konkretnej instalacji, siłownik może pracować w trybie:

• 3-punktowym,
• proporcjonalnym,
• PWM.

Gdy wszystko jest podpięte, czas na kalibrację. Twoim celem jest poprawne wyznaczenie skrajnych położeń zaworu. W trakcie konfiguracji zwróć szczególną uwagę na:

• czas otwarcia,
• ustawienie parametru minimalnego wychylenia.

Warto przez chwilę obserwować, jak mechanizm reaguje na sygnały płynące ze sterownika, aby w razie potrzeby nanieść poprawki w oprogramowaniu. Ostatnim krokiem jest test końcowy – upewnij się, że zawór pracuje płynnie w całym swoim zakresie roboczym.

Jak spuścić wodę z pieca gazowego? Bezpieczny poradnik krok po kroku

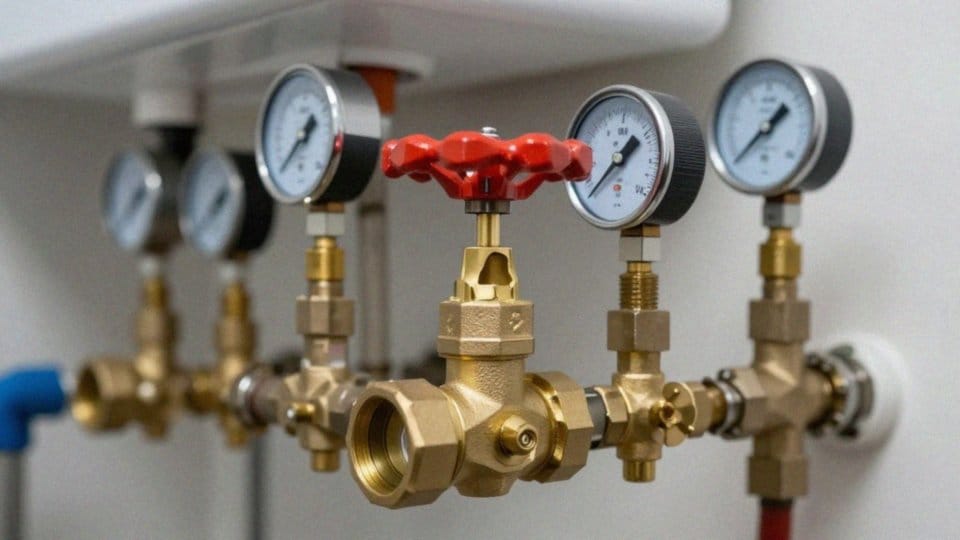

Jak przetestować i skalibrować zawór czterodrożny po montażu?
