Jak podłączyć piec centralnego ogrzewania? Przewodnik krok po kroku

Jak podłączyć piec centralnego ogrzewania?

Montaż kotła centralnego ogrzewania to złożone przedsięwzięcie, wymagające nie tylko fachowej wiedzy, ale i precyzji w łączeniu układów hydraulicznych oraz mechanicznych. Z uwagi na bezpieczeństwo i wymogi techniczne, wszelkie prace muszą przeprowadzić specjaliści posiadający stosowne uprawnienia instalacyjne, elektryczne oraz kominiarskie.

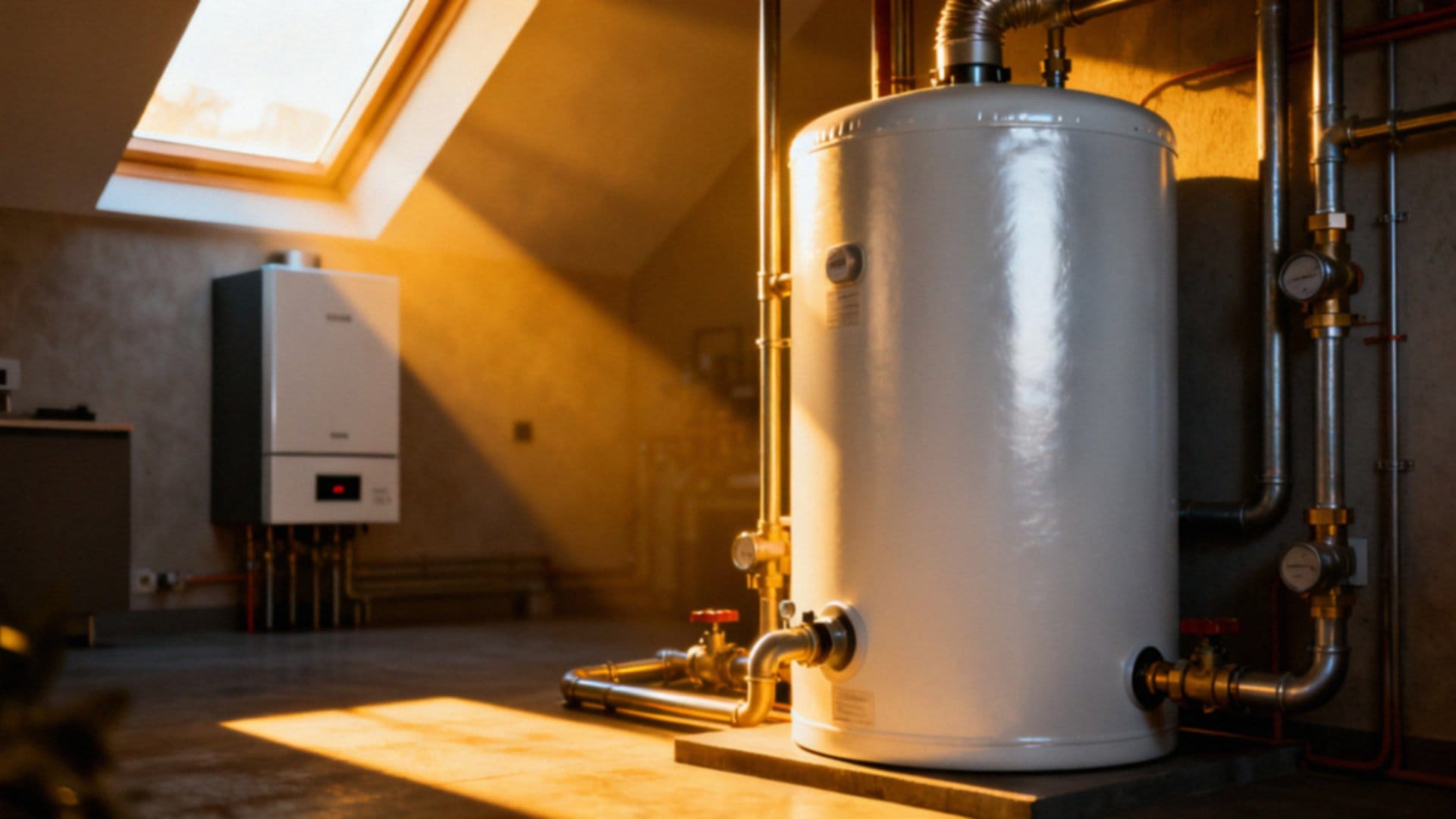

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Punktem wyjścia jest zawsze profesjonalny projekt, który wyznacza idealne miejsce dla urządzenia w kotłowni. Dokument ten określa:

• niezbędną moc kotła, wyliczoną zgodnie z rygorystyczną normą PN-EN 12831,
• typ paliwa, jakim zasilane będzie urządzenie – czy to ekogroszkiem, czy pelletem.

Sercem układu jest właściwe wpięcie pieca w instalację zasilającą i powrotną przy użyciu solidnych złączy gwintowanych lub kołnierzowych. Kluczowe jest przy tym zadbanie o armaturę zabezpieczającą: montaż pompy obiegowej oraz grupy bezpieczeństwa, w skład której wchodzi zawór i manometr. Aby dodatkowo ustrzec kocioł 5. klasy przed szkodliwą korozją niskotemperaturową, stosuje się zawory trójdrogowe lub czterodrogowe.

Równie istotny jest etap elektryczny, obejmujący podłączenie zaawansowanego sterownika oraz zasilania pomp. Po zakończeniu prac montażowych nadchodzi czas na próbę generalną. Sprawdzamy wtedy szczelność całego systemu oraz płynność działania obiegu wody. Cały proces zamyka odbiór kominiarski, przekazanie dokumentacji techniczno-rozruchowej oraz instruktaż użytkownika, który gwarantuje, że obsługa systemu będzie odtąd w pełni bezpieczna.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

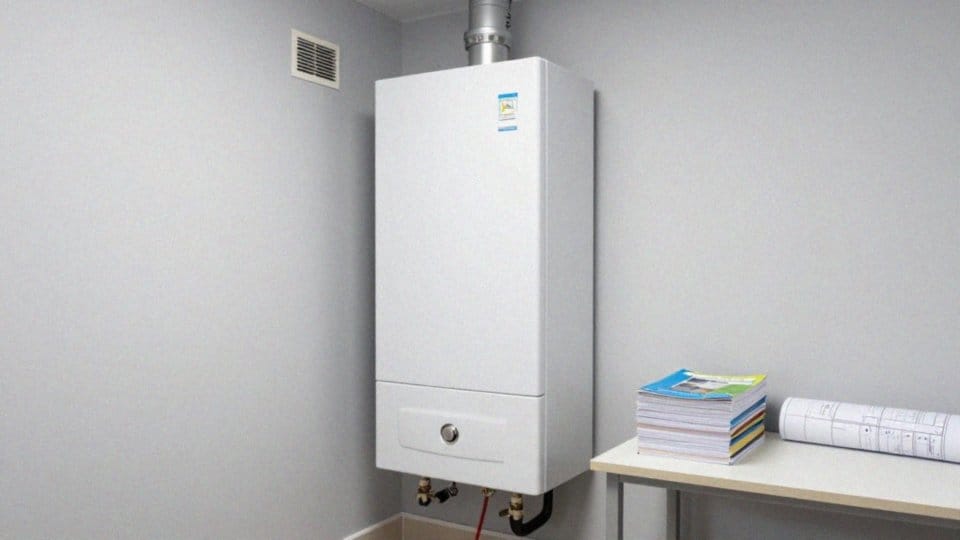

Jakie normy i przepisy obowiązują przy montażu?

Wodne systemy grzewcze muszą być projektowane z uwzględnieniem rygorystycznych wymogów normy PN-EN 12828. Kluczowym etapem jest przygotowanie dokumentacji przez wykwalifikowanego projektanta, który bazując na wytycznych PN-EN 12831, precyzyjnie określi zapotrzebowanie na ciepło w budynku.

Równie istotną kwestią jest odpowiednia wentylacja kotłowni – sprawne systemy nawiewno-wywiewne stanowią tutaj absolutną konieczność. Zanim uruchomisz kocioł, musisz zadbać o kwestie formalne, w tym uzyskanie opinii kominiarskiej dotyczącej podłączenia do przewodu spalinowego. Całość prac montażowych kończy się oficjalnym odbiorem przeprowadzonym przez mistrza kominiarskiego.

Bezpieczeństwo instalacji gwarantują natomiast odpowiednie zabezpieczenia, takie jak:

• zawory,
• naczynia wzbiorcze,
• zabezpieczenia termiczne.

Ich montaż powinien być zawsze zgodny z zaleceniami producenta urządzenia. Pamiętaj o wymogach prawnych: kotły o mocy powyżej 50 kW wymagają zgłoszenia do nadzoru budowlanego. Wszelkie prace związane z instalacją elektryczną musisz powierzyć fachowcom z odpowiednimi uprawnieniami.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Skrupulatne gromadzenie dokumentacji potwierdzającej zgodność wykonania z przepisami to nie tylko kwestia formalna, ale przede wszystkim sposób na uniknięcie problemów, włącznie z nakazem demontażu instalacji przez organy nadzoru.

Jak przygotować kotłownię do montażu?

Właściwe przygotowanie kotłowni to przede wszystkim zapewnienie odpowiedniej przestrzeni, która pozwoli na bezproblemową obsługę i ewentualny serwis urządzeń. Kluczowe jest zachowanie bezpiecznych odległości od ścian oraz pozostałego wyposażenia zgodnie z zaleceniami producenta. Podłoże musi wykazywać się wysoką stabilnością oraz ognioodpornością, aby bez trudu udźwignąć ciężar kotła napełnionego wodą.

Nie można zapominać o wydajnej wentylacji, która jest absolutnym fundamentem bezpieczeństwa. Sprawny system nawiewny powinien dostarczać wystarczającą ilość tlenu do procesu spalania, podczas gdy wywiew musi skutecznie usuwać spaliny. Każde zaniedbanie w tym zakresie grozi niepełnym spalaniem i drastycznym spadkiem sprawności całego układu.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Warto też wygospodarować miejsce na niezbędne komponenty, takie jak:

• naczynie wzbiorcze,
• zbiornik wyrównawczy,
• grupa bezpieczeństwa,
• filtr,
• pompa obiegowa.

Jeśli decydujesz się na paliwa stałe, koniecznie zaplanuj suchą strefę magazynową, co uchroni armaturę przed niszczycielską korozją. Zanim przystąpisz do montażu, oceń stan techniczny budynku, ze szczególnym uwzględnieniem przebiegu rur oraz szczelności i przekroju komina. Wszystkie prace powinny być prowadzone w oparciu o rzetelną dokumentację i precyzyjny projekt instalacji centralnego ogrzewania. Pamiętaj również o rygorystycznych normach elektrycznych – wszystkie przyłącza pod napięciem muszą zostać powierzone wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami.

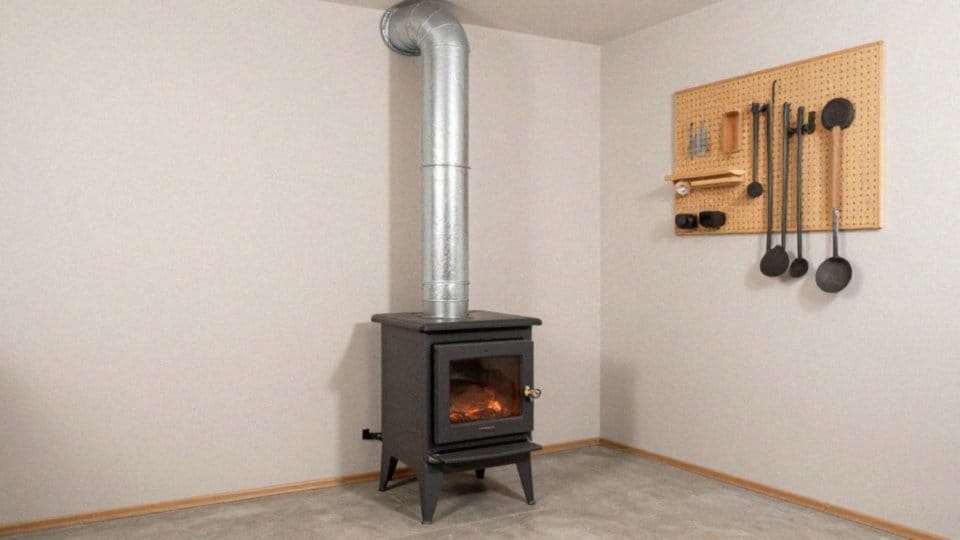

Jak podłączyć piec do przewodu dymowego?

Właściwe odprowadzanie spalin to przede wszystkim rzetelna kontrola stanu technicznego komina. Zanim uruchomisz system, musisz ocenić nie tylko jego konstrukcję i drożność, ale także zmierzyć ciąg, który decyduje o bezpiecznym usuwaniu produktów spalania.

Jak prawidłowo podłączyć piec CO? Praktyczny poradnik montażu

Do stworzenia szczelnych połączeń najlepiej wykorzystać atestowane materiały, takie jak:

• stalowe rury,
• ceramiczne rury.

Pamiętaj, by ich typ zawsze był zgodny z wytycznymi producenta kotła. Montaż oparty na złączach gwintowanych lub kołnierzowych gwarantuje, że układ będzie w pełni hermetyczny. To kluczowe, gdyż każda nieszczelność grozi cofaniem się spalin do wnętrza budynku, co niesie ze sobą śmiertelne ryzyko zatrucia tlenkiem węgla.

W przypadku urządzeń na paliwa stałe, takich jak piece węglowe, zadbaj o precyzyjne zachowanie kątów i długości przewodów, co znacząco wpłynie na wydajność całego procesu. Nie zapominaj również o odpowiedniej izolacji termicznej, która zapobiega kondensacji pary wodnej wewnątrz kanału. Zbyt duża ilość kondensatu szybko prowadzi do korozji, niszcząc przewód i osłabiając jego strukturę.

Jak podłączyć zawór czterodrożny? Przewodnik krok po kroku

Zwieńczeniem prac musi być oficjalne pozwolenie kominiarskie. Tylko pozytywny wynik odbioru przeprowadzonego przez uprawnionego fachowca potwierdzi, że instalacja jest bezpieczna i spełnia wszystkie rygorystyczne normy.

Jak podłączyć piec do instalacji grzewczej?

Prawidłowy montaż instalacji grzewczej zaczyna się od doboru właściwych przekrojów rur oraz armatury, co gwarantuje optymalny przepływ czynnika. Kocioł najlepiej wpiąć w układ za pomocą:

• złączy gwintowanych,
• złączy kołnierzowych.

Takie rozwiązanie nie tylko zapewnia pełną szczelność, ale też znacząco ułatwia przyszłe prace serwisowe. Warto również zadbać o staranne usytuowanie pompy obiegowej, gdyż jej położenie bezpośrednio przekłada się na efektywność wymiany ciepła oraz długowieczność samego sprzętu. W każdym nowoczesnym systemie nie może zabraknąć kilku kluczowych komponentów:

• zawór bezpieczeństwa – stanowi niezbędną ochronę przed niebezpiecznym wzrostem ciśnienia,
• zawór trój- lub czterodrogowy – skutecznie stabilizuje temperaturę powrotu, chroniąc kocioł przed szkodliwą korozją niskotemperaturową,
• zawory termostatyczne – niezastąpione w obiegach wymagających precyzji,
• filtry – zatrzymujące zanieczyszczenia mechaniczne.

Jeśli planujesz przygotowywanie ciepłej wody użytkowej, konieczne będzie włączenie do układu:

• wymiennika płytowego,
• bojlera.

W tej części instalacji nie zapomnij o:

• zaworze zwrotnym,
• dedykowanej pompie cyrkulacyjnej.

Pamiętaj też o dobraniu odpowiedniej pojemności naczynia wzbiorczego, co jest krytyczne w systemach zamkniętych. Gdy wszystkie połączenia hydrauliczne będą gotowe, przychodzi czas na:

• napełnienie instalacji,
• dokładne odpowietrzenie, co najwygodniej wykonać w najwyższych punktach systemu.

Na koniec ustaw właściwe ciśnienie robocze i skonfiguruj sterownik. Przed pierwszym uruchomieniem koniecznie przeprowadź test szczelności, który ostatecznie potwierdzi bezpieczeństwo i poprawność wykonanej pracy.

Zawór czterodrogowy — schematy i zasada działania w instalacji grzewczej

Gdzie umieścić naczynie wzbiorcze w instalacji?

Prawidłowy montaż naczynia wzbiorczego to fundament stabilnej pracy każdej instalacji grzewczej. W systemach otwartych kluczowe jest umieszczenie zbiornika w najwyższym punkcie układu, koniecznie powyżej ostatniego grzejnika. Takie rozwiązanie umożliwia grawitacyjne usuwanie powietrza, co skutecznie zabezpiecza kocioł przed przegrzaniem.

Nieco inaczej wygląda sytuacja w obiegach zamkniętych, gdzie stosuje się naczynia przeponowe. Zazwyczaj instaluje się je na rurze powrotnej, tuż przy kotle i przed pompą obiegową. Warto zadbać o łatwy dostęp serwisowy, aby bez problemu kontrolować ciśnienie wstępne za pomocą manometru.

W układach otwartych należy również zwrócić szczególną uwagę na:

• odpowiednią średnicę rury wzbiorczej, co zapobiegnie powstawaniu niepożądanego podciśnienia,
• grupę bezpieczeństwa z zaworem, która powinna sąsiadować z naczyniem.

Zaniedbania na etapie montażu często skutkują problemami z cyrkulacją, szybszą korozją podzespołów oraz wahaniami ciśnienia roboczego. Pamiętaj, że przemyślana instalacja, zapewniająca swobodny serwis i skuteczne odpowietrzanie, to inwestycja w długowieczność i wysoką wydajność całego systemu grzewczego.

Schemat kotła — kluczowe elementy i zasady prawidłowego podłączenia

Jakie zawory i przyrządy kontrolno-pomiarowe są potrzebne?

Prawidłowe funkcjonowanie systemu grzewczego zależy od szeregu komponentów kontrolno-pomiarowych. Kluczową rolę odgrywa tutaj:

• manometr, umożliwiający stały nadzór nad ciśnieniem roboczym,
• termometr, który informuje o aktualnej temperaturze czynnika,
• zawór bezpieczeństwa, automatycznie chroniący kocioł przed skutkami nadciśnienia,
• zawór zabezpieczenia termicznego, reagujący w sytuacjach krytycznych,
• zawory regulacyjne oraz różnicowe, gwarantujące stabilność przepływu wody.

Aby uchronić wrażliwe podzespoły przed zanieczyszczeniami mechanicznymi, warto zainstalować filtr siatkowy, najlepiej bezpośrednio przed pompą obiegową. Z kolei ochrona kotła przed korozją niskotemperaturową opiera się na zastosowaniu zaworów trójdrogowych lub czterodrogowych, które dbają o właściwą temperaturę wody powrotnej. Współczesne, zautomatyzowane układy wymagają zaawansowanych sterowników, które współpracują z czujnikami temperatury, co nie tylko zwiększa komfort cieplny domowników, ale również pozwala na znaczną optymalizację zużycia paliwa.

W obiegach ciepłej wody użytkowej niezastąpiona okazuje się pompa cyrkulacyjna wyposażona w zawór zwrotny, który skutecznie blokuje cofanie się cieczy. Nie można zapomnieć o właściwym odpowietrzeniu systemu – montaż odpowiednich zaworów w najwyższych punktach instalacji to absolutna konieczność. Z kolei w pomieszczeniach warto postawić na zawory termostatyczne przy grzejnikach, dające pełną kontrolę nad temperaturą w każdym pokoju. Pamiętajmy, że wszystkie elementy armatury muszą być precyzyjnie dobrane do średnic rur i parametrów pracy. Zapewnienie łatwego dostępu do punktów diagnostycznych oraz regularna konserwacja to gwarancja, że instalacja będzie niezawodnie służyć przez długie lata.

Jak spuścić wodę z pieca gazowego? Bezpieczny poradnik krok po kroku

Jak chronić kocioł przed korozją niskotemperaturową?

Aby uchronić kocioł przed niszczącą korozją niskotemperaturową, musimy dopilnować, by woda powrotna miała temperaturę wyższą niż punkt rosy spalin. To proste działanie skutecznie zapobiega kondensacji żrących substancji na powierzchni wymiennika ciepła. Zazwyczaj stosuje się tu:

• zawory trójdrogowe lub czterodrogowe, które mieszają powrót z gorącym zasilaniem, błyskawicznie podnosząc temperaturę czynnika wracającego do urządzenia,
• bufory ciepła, które stabilizują pracę kotła i dbają o utrzymanie optymalnych parametrów pracy,
• zawory termiczne oraz schładzające, które stanowią ostatnią linię obrony przed przegrzaniem.

Cały ten proces warto powierzyć nowoczesnej automatyce; sterowniki i czujniki temperatury pozwalają na precyzyjne zarządzanie przepływem w czasie rzeczywistym. Warto przy tym zadbać o detale, takie jak solidna izolacja przewodów – ogranicza ona niepotrzebne straty energii i chroni wodę przed niechcianym wychłodzeniem. Nie zapominajmy też o prawidłowym odpowietrzeniu, które eliminuje zatory i ryzyko powstawania ognisk korozji. Kluczowe jest również trzymanie się założeń projektowych przy doborze średnic rur, co gwarantuje właściwy przepływ i zapobiega wychłodzeniom w newralgicznych punktach systemu. Regularne serwisowanie pozwala wyłapać oznaki zużycia, zanim przerodzą się w poważniejszą awarię. Czasami warto sięgnąć po specjalistyczną chemię lub dodatkowe filtry, które w znaczący sposób wydłużają życie wymiennika. Kluczem do sukcesu pozostaje jednak ciągłe monitorowanie temperatury i niedopuszczanie do pracy kotła w warunkach sprzyjających skraplaniu wilgoci.
