Zawór czterodrogowy — schematy i zasada działania w instalacji grzewczej

Co to jest zawór czterodrogowy?

Zawór czterodrogowy, często określany mianem mieszacza 4D, stanowi kluczowy element nowoczesnych instalacji centralnego ogrzewania oraz systemów HVAC. Jego unikalna konstrukcja z czterema przyłączami umożliwia efektywne łączenie wody płynącej z kotła z chłodniejszym strumieniem powracającym z obiegu, co pozwala precyzyjnie regulować temperaturę zasilającą grzejniki czy podłogówkę.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Oprócz kontroli nad dystrybucją ciepła, urządzenie to pełni niezwykle istotną funkcję ochronną. Zapewniając odpowiednio wysoką temperaturę wody powracającej do kotła, skutecznie zapobiega zjawiskom kondensacji pary wodnej oraz korozji niskotemperaturowej, co przekłada się na znacznie dłuższą żywotność wymiennika ciepła.

Wybór odpowiedniego modelu jest dziś bardzo szeroki. Producenci oferują:

• wersje obrotowe,
• kulowe,
• kształtowe,
• wykonane z trwałych materiałów jak mosiądz, żeliwo czy stal nierdzewna.

W zależności od potrzeb użytkownika, zawór może być sterowany ręcznie lub w pełni zautomatyzowany – wystarczy zamontować siłownik elektryczny, aby zintegrować urządzenie z systemem inteligentnego zarządzania budynkiem.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

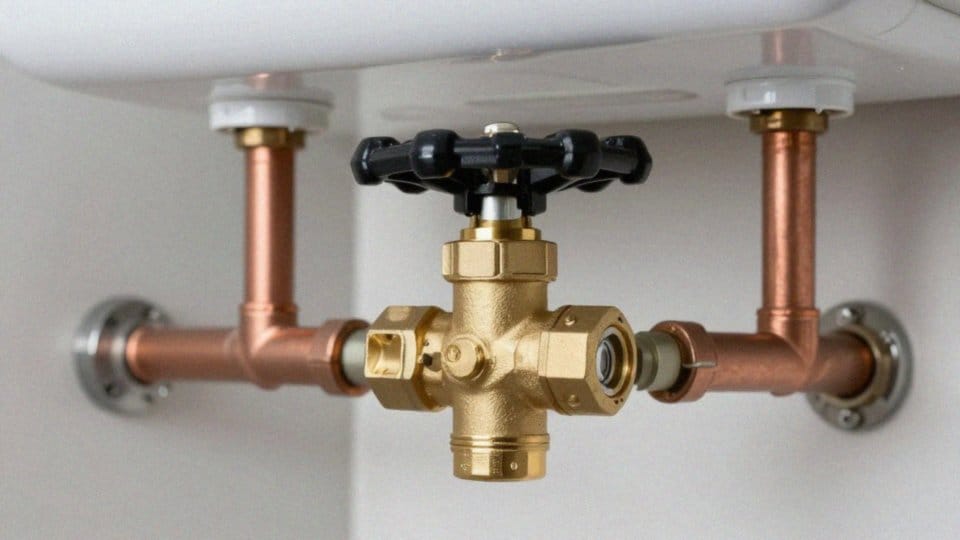

Jak działa zawór czterodrogowy w instalacji?

Sercem zaworu czterodrogowego jest obrotowa przegroda, która precyzyjnie zarządza proporcjami przepływającej cieczy. Urządzenie wyposażono w cztery przyłącza – parę zasilających oraz parę powrotnych – co umożliwia płynne łączenie gorącej wody z kotła z chłodniejszym strumieniem wracającym z grzejników. Taki proces mieszania pozwala na dokładne sterowanie temperaturą wody zasilającej instalację odbiorczą.

Oprócz funkcji regulacyjnej, mieszacz ten stanowi istotne zabezpieczenie kotła. Kierując część gorącego czynnika bezpośrednio na powrót, skutecznie chroni urządzenie przed korozją niskotemperaturową, co przekłada się na dłuższą żywotność wymiennika. Aby jednak cały układ zachował stabilność hydrauliczną, zawór powinien być otwarty na co najmniej 10–20 procent.

Warto pamiętać, że w instalacjach z buforem ciepła praca zaworu czterodrogowego może wpływać na proces rozwarstwienia termicznego wody. Jeśli zależy nam na wyjątkowo precyzyjnym zachowaniu warstw, instalatorzy częściej sięgają po rozwiązania trójdrogowe, które lepiej radzą sobie z utrzymaniem gradientu temperatury.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Całość procesu doskonale uzupełnia siłownik, który dzięki automatycznej korekcie ustawień przegrody gwarantuje stałą wydajność ogrzewania, niezależnie od kaprysów pogody czy zmian temperatury na zewnątrz.

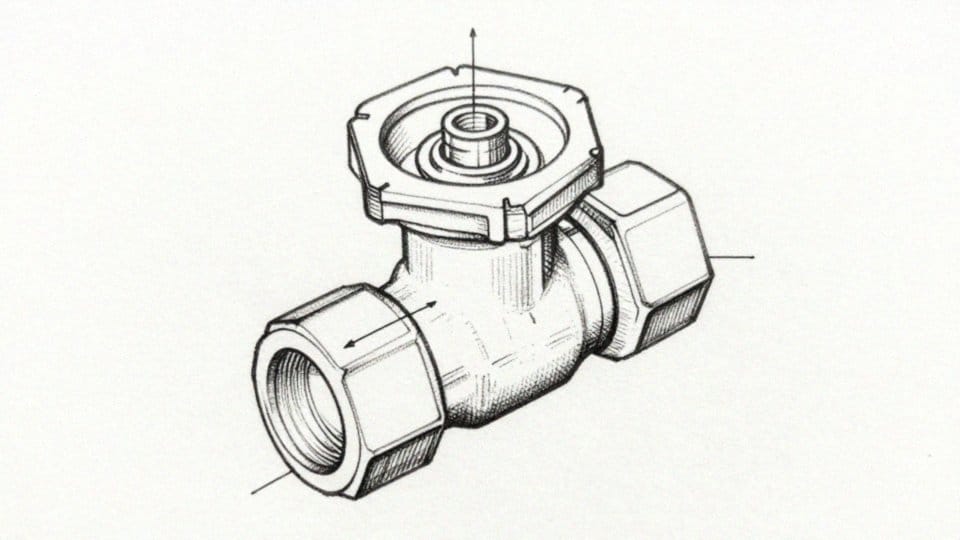

Jak wyglądają schematy zaworu czterodrogowego?

Typowy zawór czterodrogowy łączy cztery kluczowe punkty instalacji:

• zasilanie z kotła,
• powrót z obiegów grzejnikowych lub podłogówki,
• wyjście na instalację grzewczą,
• powrót bezpośrednio do źródła ciepła lub bufora.

Prawidłowe działanie systemu wymaga precyzyjnego zachowania kierunków przepływu oraz strategicznego montażu pompy kotłowej na powrocie. Takie ustawienie stanowi najskuteczniejszą barierę przed korozją niskotemperaturową, która mogłaby uszkodzić kocioł. Projektując układ z buforem akumulacyjnym, trzeba pamiętać o zjawisku rozwarstwienia termicznego wody, gdyż błędne podłączenie zaworu nie tylko zaburzy dystrybucję ciepła, ale również pozbawi wymiennik niezbędnej ochrony.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Warto zawsze zaglądać do dokumentacji technicznej pieca, w której producenci szczegółowo opisują schemat montażu, w tym rozmieszczenie zaworów bezpieczeństwa, odcinających oraz czujników temperatury współpracujących z automatyką. W rozbudowanych systemach, obsługujących zarówno zasobniki CWU, jak i grzejniki, fachowcy chętnie stosują pompę kotłową wymuszającą obieg. Rozwiązanie to znacząco podnosi stabilność temperaturową całego układu. Gdy zachodzi potrzeba jednoczesnego mieszania czynnika i zabezpieczenia powrotu, montaż zaworu czterodrogowego niezmiennie pozostaje najpewniejszym sposobem na uzyskanie optymalnej pracy instalacji.

Jakie są porty zaworu czterodrogowego i ich funkcje?

Sercem zaworu czterodrogowego są cztery porty, a ich poprawne rozpoznanie to fundament wydajnej pracy instalacji oraz ochrony samego kotła. W dokumentacji technicznej znajdziesz je oznaczone cyframi P1–P4 lub odpowiednimi literami – warto upewnić się co do tych symboli jeszcze przed przystąpieniem do montażu.

Dwa z tych przyłączy odpowiadają za dopływ gorącego czynnika z kotła, podczas gdy pozostała para zajmuje się:

• powrotem wody z grzejników,
• odprowadzaniem wymieszanego strumienia z powrotem do źródła ciepła.

Taki układ nie tylko precyzyjnie zarządza temperaturą wody płynącej do grzejników, ale też skutecznie chroni kocioł przed korozją niskotemperaturową, dbając o odpowiednią temperaturę powrotu. Pamiętaj, że przemyślana instalacja to nie tylko samo urządzenie. Montaż zaworów odcinających przy każdym porcie znacząco uprości przyszłe prace serwisowe.

Schemat kotła — kluczowe elementy i zasady prawidłowego podłączenia

Współczesne systemy często wykorzystują też:

• siłowniki, które automatycznie korygują ustawienie przegrody obrotowej,
• czujniki temperatury dla jeszcze lepszej kontroli procesu.

Planując instalację, zwróć uwagę na przepustowość zaworu, która musi współgrać z mocą pompy i realnym zapotrzebowaniem budynku na ciepło. Każda pomyłka w konfiguracji portów może skutkować problemami z cyrkulacją i wahaniami temperatury, dlatego zawsze trzymaj się schematów umieszczonych bezpośrednio na korpusie przez producenta.

Kiedy stosować mieszacz w instalacji grzewczej?

Właściwe zarządzanie temperaturą w instalacji grzewczej opiera się na umiejętnym wykorzystaniu mieszaczy, które pełnią funkcję zarówno strażników wydajności, jak i zabezpieczeń dla kotła. Kluczowym dylematem instalatora jest wybór między modelem 3-drogowym a 4-drogowym.

Jak spuścić wodę z pieca gazowego? Bezpieczny poradnik krok po kroku

W przypadku kotłów na paliwa stałe, takich jak popularne urządzenia typu Eko greń, to właśnie zawór 4D staje się niezastąpiony. Dzięki skutecznemu podnoszeniu temperatury wody powracającej do kotła, eliminuje on problem kondensacji pary wodnej, co znacząco wydłuża żywotność wymiennika.

Zastosowanie mieszacza pozwala precyzyjnie dopasować parametry czynnika grzewczego do chwilowych potrzeb budynku. Jest to niezbędne szczególnie w systemach ogrzewania podłogowego, gdzie ze względów bezpieczeństwa woda nie może przekraczać 45°C. W instalacjach z pompami ciepła element ten dba o stabilność pracy urządzenia, co bezpośrednio przekłada się na wyższy komfort cieplny domowników.

Jeśli system wyposażono w zasobnik ciepłej wody użytkowej, mieszacz skutecznie pomaga w priorytetyzacji obiegów grzewczych. Planując instalację z buforem ciepła, warto zwrócić uwagę na zjawisko stratyfikacji. Zawory 3-drogowe zazwyczaj lepiej zachowują naturalne warstwy wody o różnych temperaturach, podczas gdy modele 4-drogowe mają tendencję do ich mieszania, co przy źródłach o zmiennej mocy bywa niekorzystne dla ogólnej sprawności układu.

Jak spuścić wodę z pieca gazowego Termet? Bezpieczny poradnik krok po kroku

W bardziej rozbudowanych instalacjach, obsługujących kilka niezależnych obiegów, stosowanie mieszaczy jest dziś standardem pozwalającym na elastyczne zarządzanie energią. Przy doborze konkretnego zaworu należy jednak pamiętać o takich kwestiach jak przepustowość czy wymagania sterownika, gdyż tylko optymalnie dobrany komponent zagwarantuje długą i bezawaryjną pracę systemu.

Który zawór czterodrogowy wybrać do kotła?

Wybierając zawór czterodrogowy, w pierwszej kolejności skup się na wskaźniku Kv, który definiuje przepustowość urządzenia. Musi on idealnie współgrać z wydajnością pompy kotłowej, ponieważ niewłaściwe dopasowanie rodzi problemy:

• zbyt wysoka wartość uniemożliwia precyzyjne ustawienie temperatury,
• zbyt niska generuje niepotrzebne opory hydrauliczne.

Nie zapomnij o materiale wykonania. Standardowe instalacje dobrze współpracują z mosiądzem, jednak przy mediach o właściwościach korozyjnych bezpieczniejszym wyborem będzie stal nierdzewna. Jeśli obsługujesz kocioł na paliwo stałe, priorytetem staje się ochrona powrotu. W takim scenariuszu poszukaj modelu o niskim tarciu wewnętrznym przegrody, co znacząco ułatwia pracę siłownika podczas automatyzacji.

Jak włączyć piecyk Junkers? Bezpieczne instrukcje i porady

Dla osiągnięcia wysokiej efektywności warto wybrać zawór oferujący pełny zakres regulacji, najlepiej wynoszący przynajmniej 90 stopni obrotu. Możliwość podłączenia czujników temperatury dodatkowo zwiększy stabilność cieplną systemu. Choć zawór czterodrogowy świetnie integruje funkcję ochrony kotła z mieszaniem wody, w układach z buforem ciepła rozważ alternatywę w postaci zaworu trójdrogowego, który znacznie lepiej radzi sobie z zachowaniem warstwowania termicznego.

Na koniec pamiętaj, by stawiać na certyfikowane komponenty – tylko one gwarantują przewidywalną pracę i bezproblemowy serwis przez lata.

Jak dobrać i skalibrować siłownik do mieszacza?

Wybierając odpowiedni siłownik, w pierwszej kolejności sprawdź moment obrotowy zaworu. W typowych domowych instalacjach z mieszaczami wartość ta oscyluje zazwyczaj między 5 a 15 Nm. Oprócz siły, kluczowe jest dopasowanie mechaniczne urządzenia do wrzeciona oraz wybór właściwego protokołu sterowania, takiego jak:

• 0–10V,
• PWM lub
• klasyczny system 3-punktowy.

Podczas montażu pamiętaj, aby siłownik miał zapewnioną pełną swobodę ruchu w całym zakresie pracy. Po zainstalowaniu przychodzi czas na kalibrację, czyli precyzyjne ustalenie punktów krańcowych otwarcia i zamknięcia. Pamiętaj, aby nie schodzić poniżej 10–20% otwarcia zaworu – utrzymanie minimalnego przepływu jest kluczowe dla ochrony pompy przed kawitacją oraz zapewnia bezpieczną pracę kotła. Etap uruchomienia powinien obejmować testy ruchu w obu kierunkach oraz weryfikację współpracy z regulatorem PID. Warto przy tym monitorować czas reakcji na zmiany temperatury czynnika, bacznie obserwując, czy siłownik nie wpada w oscylacje, które mogłyby szybko zniszczyć przekładnię. Systematyczna kontrola automatyki przekłada się na wyższą precyzję, realne oszczędności paliwa i zauważalnie lepszy komfort cieplny. Jeśli jednak zauważysz, że mieszacz pracuje w sposób nieliniowy, w pierwszej kolejności przyjrzyj się czujnikom temperatury oraz ustawieniom czasowym sygnałów sterujących.

Piec gazowy Junkers — budowa i kluczowe elementy działania

Jak diagnozować i naprawiać usterki zaworu?

Diagnostykę usterek zaworu najlepiej rozpocząć od zweryfikowania poprawności montażu w odniesieniu do dokumentacji technicznej urządzenia. O awarii często świadczy:

• brak stabilizacji temperatury,
• wychłodzony bufor,
• niepokojące hałasy w instalacji hydraulicznej.

Te objawy zazwyczaj wynikają z błędnego ustawienia portów lub niewłaściwej pracy pompy kotłowej. Warto przy tym skontrolować szczelność korpusu oraz uszczelek, gdyż każda nieszczelność skutkuje spadkami ciśnienia. Jeśli zawór ignoruje sygnały z siłownika, sprawdź poziom napięcia i jakość przesyłanych komend. Kluczowe jest również sprawdzenie, czy przegroda obrotowa porusza się bez oporów w pełnym zakresie – zacięcia mogą sugerować obecność kamienia lub rozwój korozji.

W systemach niskotemperaturowych należy dodatkowo upewnić się, czy materiał wkładki nie uległ degradacji wskutek korozji niskotemperaturowej. Podstawowa konserwacja sprowadza się do:

• wyczyszczenia wnętrza urządzenia,
• nasmarowania elementów ruchomych,
• ewentualnej wymiany uszczelek.

Pamiętaj, że minimalne otwarcie zaworu powinno mieścić się w przedziale 10–20 procent; dzięki temu utrzymasz odpowiednią przepustowość i zabezpieczysz pompę przed przeciążeniem. Gdy problemy z przepływem nie ustępują, przyjrzyj się:

• pompom obiegowym,
• zaworom odcinającym,
• czujnikom temperatury.

Poważne naprawy, takie jak wymiana korpusu czy ingerencja w mechanizm siłownika, wymagają ścisłego przestrzegania instrukcji producenta. W razie skomplikowanych awarii najbezpieczniej wezwać fachowy serwis, co pozwoli uniknąć kosztownych pomyłek przy modernizacji instalacji.
