Schemat kotła — kluczowe elementy i zasady prawidłowego podłączenia

Co zawiera typowy schemat kotła?

Wnętrze każdego kotła to precyzyjnie zaprojektowany układ, którego sercem jest jednostka grzewcza. Zależnie od wybranej technologii – gazowej, kondensacyjnej czy przystosowanej do paliw stałych – w jej wnętrzu znajdziemy:

• komorę spalania,
• palnik,
• sprawny mechanizm podawania paliwa.

Równie istotną rolę odgrywa wymiennik ciepła, występujący zazwyczaj w formie płytowej bądź wężownicy, który odpowiada za przekazanie energii do instalacji. Bezpieczeństwo oraz kontrolę nad systemem gwarantuje rozbudowana armatura. W skład niezbędnego wyposażenia wchodzą:

• zawory bezpieczeństwa,
• grupa zabezpieczająca,
• filtry,
• zawory zwrotne.

Aby utrzymać ciśnienie na optymalnym poziomie, stosuje się naczynia wzbiorcze – przeponowe w układach zamkniętych lub przelewowe w otwartych. Za płynny obieg czynnika grzewczego odpowiadają pompy, dedykowane zarówno dla instalacji c.o., jak i CWU, wspierane często przez zawory mieszające lub trójdrożne wyposażone w siłowniki. Nad wszystkimi procesami czuwa zaawansowana automatyka i regulatory elektroniczne. Jeśli instalacja przewiduje przygotowanie ciepłej wody użytkowej, schemat uwzględnia przyłącza do zasobnika, a w razie potrzeby także moduł bufora. Całość zamyka układ odprowadzania spalin z czopuchem i dedykowanym przewodem. Każdy z tych elementów musi być ściśle dopasowany do mocy kotła, zakładanego ciśnienia roboczego oraz specyficznych parametrów technicznych całego systemu.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Jak schemat kotła zabezpiecza przed przegrzaniem?

Wielowarstwowy system ochrony przeciw przegrzaniu zapewnia efektywne odprowadzanie energii, w pełni odpowiadając restrykcyjnym wymogom normy PN-EN 303-5:2012. Centralne miejsce w tym układzie zajmuje zawór zabezpieczenia termicznego, który w awaryjnych sytuacjach błyskawicznie chłodzi urządzenie. Cała strategia bezpieczeństwa opiera się na harmonijnej współpracy szeregu komponentów, wśród których:

• zawór bezpieczeństwa skutecznie niweluje nadciśnienie w obiegach zamkniętych,
• zintegrowana armatura kontrolno-pomiarowa nieustannie monitoruje parametry pracy,
• system automatycznie aktywuje procedury ochronne w momencie wykrycia przekroczeń bezpiecznych zakresów,
• wężownica schładzająca odbiera nadmiar ciepła z wymiennika,
• bufor ciepła wspiera stabilizację pracy kotła.

W zależności od konfiguracji, w układach otwartych kluczową rolę odgrywa naczynie przelewowe, podczas gdy w instalacjach zamkniętych to naczynie wzbiorcze kompensuje zmiany objętości czynnika. Dodatkowo dbałość o odpowiednią temperaturę powrotu oraz ochrona przed kondensacją wydłużają żywotność instalacji, eliminując ryzyko nagłych skoków termicznych.

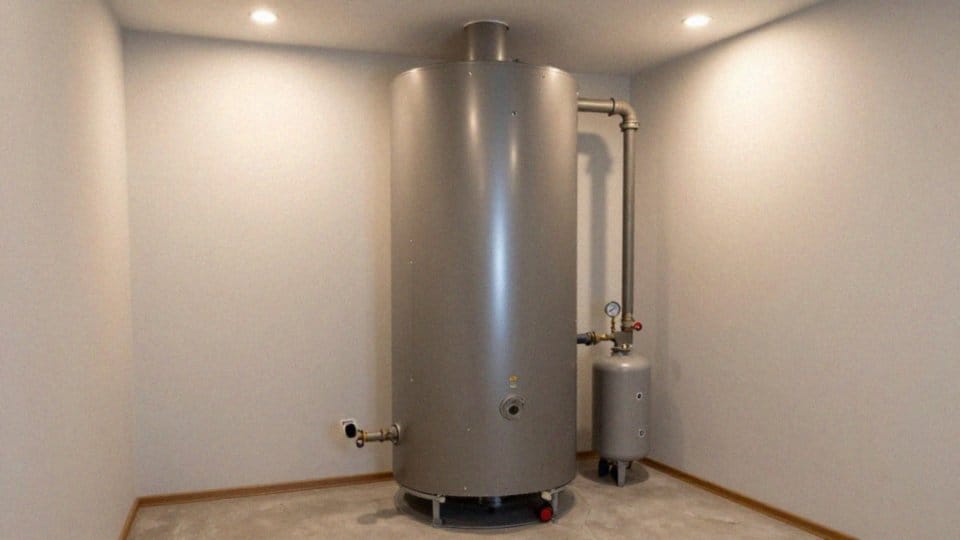

Czy kotły na paliwa stałe wymagają układu otwartego?

Większość kotłów na paliwa stałe przystosowano do pracy w układach otwartych. Jest to kluczowe zabezpieczenie, pozwalające na swobodne ujście pary, gdy temperatura niebezpiecznie rośnie. Dzięki naczyniu i rurze przelewowej, instalacja pozostaje w stałym kontakcie z atmosferą, co stanowi naturalny wentyl bezpieczeństwa.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

W takim systemie niezbędna jest:

• pompa C.W.U.,
• zawór zwrotny,
• które gwarantują właściwą cyrkulację czynnika grzewczego.

Oczywiście nowoczesne urządzenia coraz częściej pozwalają na pracę w układzie zamkniętym, pod warunkiem ścisłego przestrzegania instrukcji producenta. Modernizacja instalacji w tym kierunku wymaga jednak inwestycji w dodatkowe zabezpieczenia, takie jak:

• wężownice schładzające,
• specjalne zawory termicznego odpływu.

Pamiętajmy, że każda kotłownia musi odpowiadać aktualnym normom, w tym PN-87/B-02411, które precyzują techniczne aspekty bezpieczeństwa. Ostateczna decyzja o sposobie montażu powinna zawsze wynikać z analizy dokumentacji technicznej urządzenia oraz obowiązujących przepisów, określających dopuszczalne ciśnienie robocze dla danego wymiennika ciepła.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Jak zapewnić temperaturę powrotu powyżej 55°C?

Zabezpieczenie kotła przed korozją niskotemperaturową wymaga utrzymania temperatury powrotu na poziomie co najmniej 55 stopni Celsjusza. Aby sprostać temu wyzwaniu, niezbędne jest zastosowanie odpowiedniej armatury mieszającej, której głównym celem jest podgrzanie wody wracającej z instalacji. W praktyce najczęściej wybiera się:

• zawory cztero- lub trójdrożne wyposażone w siłownik,
• termostatyczny zawór mieszający,
• pompa kotłowa,
• regulator elektroniczny,
• bufor ciepła.

Zawory te sprawnie łączą gorącą wodę z chłodniejszym strumieniem powrotnym. Dla większego komfortu warto sięgnąć po termostatyczny zawór mieszający, który samoczynnie dostosowuje przepływ do aktualnej temperatury wody. Równie istotną rolę odgrywa pompa kotłowa, dbająca o prawidłową cyrkulację i wymianę ciepła wewnątrz wymiennika. Nad całością układu czuwa regulator elektroniczny, precyzyjnie sterujący pracą siłowników oraz pomp, co pozwala zachować stabilne warunki eksploatacji. Zastosowanie bufora ciepła dodatkowo wygładza wahania temperatury, skutecznie eliminując ryzyko jej niebezpiecznych spadków. Profesjonalny instalator, dobierając średnice przewodów i parametry urządzeń zgodnie z wytycznymi producenta, tworzy system odporny na kondensację spalin na ściankach urządzenia. Taka dbałość o detale techniczne to nie tylko gwarancja wydajności, ale przede wszystkim sposób na znaczące wydłużenie żywotności kotła.

Jak działa zawór czterodrogowy w schemacie kotła?

Zawór czterodrogowy pełni funkcję mieszacza, który sprawnie integruje kocioł z całą instalacją grzewczą. Konstrukcja tego urządzenia opiera się na czterech przyłączach:

• zasilaniu z kotła,
• powrocie do urządzenia,
• obiegu grzewczym,
• mieszanym.

Kluczowym zadaniem zaworu jest zabezpieczenie kotła poprzez precyzyjne łączenie gorącego czynnika z chłodniejszym strumieniem wracającym z instalacji. Za dokładną pozycję zaworu odpowiada siłownik zintegrowany z regulatorem, który dba o to, by temperatura powrotu nie spadała poniżej 55°C. Takie rozwiązanie jest niezwykle skuteczne w walce z korozją niskotemperaturową oraz niepożądaną kondensacją spalin.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

W zależności od potrzeb, układ współpracuje z:

• pompą zaworu,
• główną pompą centralnego ogrzewania,
• a w bardziej złożonych systemach pozwala nawet na bezpośrednie wpięcie zasobnika wody.

Aby osiągnąć optymalną efektywność kotła, niezbędny jest fachowy montaż i poprawne skalibrowanie automatyki. Dobre ustawienia siłownika nie tylko stabilizują pracę wymiennika, ale również chronią sprzęt przed nagłymi wahaniami temperatury. Pamiętaj, że przestrzeganie wytycznych producenta na każdym etapie prac instalacyjnych to jedyny sposób, by zapewnić sobie bezawaryjne działanie systemu przez długie lata.

Jak regulator i armatura zabezpieczają instalację kotła?

Elektroniczny sterownik stanowi serce każdej nowoczesnej instalacji grzewczej. Jego zadaniem jest precyzyjne zarządzanie pracą podzespołów w oparciu o bieżące wskazania czujników temperatury zasilania, powrotu oraz ciepłej wody użytkowej. Urządzenie nie tylko decyduje o włączeniu czy wyłączeniu palnika i podajnika, ale także płynnie moduluje wydajność pomp obiegowych.

Jak spuścić wodę z pieca gazowego? Bezpieczny poradnik krok po kroku

Siłownik zaworu mieszającego, reagując na komendy sterownika, dba o właściwe proporcje czynnika, co skutecznie chroni wymiennik przed niebezpiecznym wychłodzeniem. Wsparcie dla logiki elektronicznej stanowi odpowiednio dobrana armatura kontrolno-pomiarowa. Nad bezpieczeństwem całego układu czuwa grupa bezpieczeństwa z:

• manometrem,
• zaworem ciśnieniowym,
• odpowietrznikiem,

które eliminują ryzyko przekroczenia dopuszczalnych parametrów pracy. Dodatkowo, zawór zwrotny blokuje niepożądany przepływ wsteczny, a filtr na powrocie zabezpiecza delikatne elementy mechaniczne przed zanieczyszczeniami. Dzięki montażowi zaworów odcinających, serwisowanie poszczególnych sekcji staje się proste i nie wymaga opróżniania całej instalacji z czynnika.

Taka integracja pozwala na wdrożenie zaawansowanych funkcji, takich jak:

• priorytetowe przygotowywanie c.w.u.,
• procedura awaryjnego wygaszania kotła w przypadku przegrzania.

Synergia między elektroniką a hydrauliką minimalizuje ryzyko wystąpienia awarii oraz korozji niskotemperaturowej, gwarantując niezawodność i stabilne parametry pracy nawet przy zmiennym obciążeniu systemu.

Jak spuścić wodę z pieca gazowego Termet? Bezpieczny poradnik krok po kroku

Jak dobrać średnicę obiegu do mocy kotła?

Dobór średnicy rur w obiegu kotłowym to kluczowy etap projektowania, który wymaga obliczeń przepływu masowego w oparciu o normę PN-EN 12831. Wymiarowanie instalacji zależy bezpośrednio od mocy kotła oraz delta T, czyli różnicy temperatur pomiędzy zasilaniem a powrotem. Wykorzystując wzór Q = moc / (kpa * delta T), instalator precyzyjnie wyznacza przekrój przewodów, dbając o utrzymanie ekonomicznej prędkości czynnika grzewczego.

Błędne założenia mogą przynieść szereg komplikacji. Zbyt wąskie rury generują niepotrzebne opory, co skutkuje:

• hałasem w instalacji,
• nadmiernym obciążeniem pompy,
• spadkami ciśnienia.

Z drugiej strony, przesadnie duże średnice nie tylko niepotrzebnie windowałyby koszty materiałowe, ale mogłyby wręcz pogorszyć efektywność cyrkulacji. Projektując układ, należy wyjść poza same obliczenia teoretyczne i uwzględnić specyfikę odbiorników, jakimi są grzejniki czy ogrzewanie podłogowe, a także uwzględnić opory miejscowe.

Jak włączyć piecyk Junkers? Bezpieczne instrukcje i porady

Kluczowe jest przy tym całościowe spojrzenie na obiekt – od bilansu cieplnego budynku, przez wydajność pompy obiegowej, aż po rolę bufora lub wymiennika płytowego oraz podział na poszczególne pętle grzewcze. Warto pamiętać, że system to naczynia połączone, dlatego dobierając przekroje, trzeba zweryfikować współpracę wszystkich urządzeń, w tym pomp C.O. oraz C.W.U..

Ostateczna konfiguracja zawsze powinna być zgodna z wytycznymi producenta, co gwarantuje stabilną pracę systemu w każdych warunkach obciążenia cieplnego.

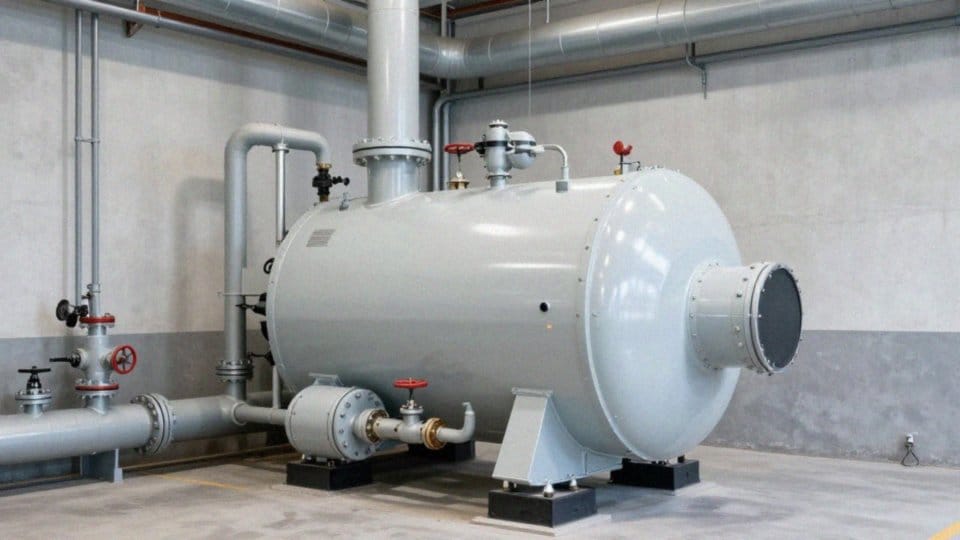

Podłączenie kotła: gwinty czy kołnierze?

Wybór między metodą gwintowaną a kołnierzową to przede wszystkim kwestia dopasowania do wymagań montażowych konkretnego urządzenia. Złącza gwintowane świetnie sprawdzają się w mniejszych kotłach, gdzie liczy się szybkość i nieskomplikowany proces instalacji, często wspomagany użyciem pakuł czy taśm teflonowych. Z kolei przy jednostkach o wysokiej mocy, operujących na większych średnicach i pod wyższym ciśnieniem, niezastąpione okazują się połączenia kołnierzowe. Oferują one nie tylko solidniejszą konstrukcję, ale również znacznie wygodniejszy serwis – wystarczy pamiętać o wymianie uszczelek przy każdym rozkręceniu układu.

Piec gazowy Junkers — budowa i kluczowe elementy działania

Niezależnie od wybranej techniki, każda instalacja wymaga sprawnej armatury odcinającej, która jest niezbędna do przeprowadzania regularnych przeglądów czy czyszczenia urządzenia. Kluczową rolą instalatora jest takie przygotowanie połączeń, aby nie przenosiły one naprężeń na korpus kotła, co mogłoby skutkować przykrymi nieszczelnościami. Równie ważne jest bezwzględne trzymanie się średnic projektowych przy podłączaniu zasobników oraz układów cyrkulacyjnych. Pamiętajmy, że wszelkie prace muszą być zgodne z normami technicznymi – tylko wtedy możemy liczyć na prawidłowe odprowadzanie spalin oraz odpowiednią wentylację w pomieszczeniu.
