Jak podłączyć bufor do pieca? Kluczowe elementy i porady

Jak podłączyć bufor do pieca?

Podłączenie półtoralitrowego zbiornika buforowego wymaga wpięcia kotła do systemu za pomocą dwóch par króćców, obsługujących obieg zasilania oraz powrotu. Do wykonania instalacji najlepiej sprawdzą się rury miedziane lub PEX o przekroju gwarantującym swobodny przepływ czynnika grzewczego.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Kluczowym etapem prac jest montaż:

• zaworów kulowych,
• zabezpieczeń,
• odpowietrzników w najwyższych punktach systemu.

Należy przy tym pamiętać o odpowiednim doborze naczynia przeponowego, którego pojemność musi współgrać ze zwiększoną ilością wody w obiegu. Jeśli instalacja rozrasta się o bufor, konieczne może okazać się dodanie pompy obiegowej – jej moc powinna być ściśle dopasowana do występujących oporów hydraulicznych. Urządzenie ustawiamy pionowo w pomieszczeniu, w którym temperatura nigdy nie spada poniżej zera, co nie tylko zapewni sprawne działanie, ale też ułatwi ewentualny serwis.

Aby system był naprawdę wydajny, warto zadbać o wysokiej klasy izolację termiczną samego zbiornika oraz rur, co drastycznie ograniczy straty energii podczas postoju. Całym procesem ładowania zarządza sterownik pieca, uruchamiając urządzenie tylko wtedy, gdy pojawi się potrzeba zmagazynowania ciepła. Podczas prac montażowych zawsze kieruj się wytycznymi producenta dotyczącymi ciśnienia oraz temperatury roboczej, aby zachować pełne bezpieczeństwo użytkowania instalacji.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Czy bufor pełni rolę sprzęgła hydraulicznego?

Zbiornik buforowy w wielu układach z powodzeniem przejmuje funkcję sprzęgła hydraulicznego, skutecznie separując obieg źródła ciepła od reszty instalacji. Dzięki takiemu rozwiązaniu sekcje grzejnikowe oraz ogrzewanie podłogowe zyskują niezależność od pracy kotła, co eliminuje ryzyko zakłóceń w działaniu pomp obiegowych. Pełniąc rolę swoistego bufora, urządzenie wymusza optymalny przepływ w zamkniętych obiegach, chroniąc tym samym komponenty przed przeciążeniem.

Kluczem do sukcesu jest tutaj precyzyjne dopasowanie pojemności zbiornika, co bezpośrednio przekłada się na stabilność pracy systemu i bardziej efektywne zarządzanie energią. Taka architektura pozwala również bezproblemowo zintegrować pompy ciepła czy instalacje solarne z jednym magazynem energii.

Aby jednak cały układ działał zgodnie z oczekiwaniami, niezbędne jest jego właściwe wyważenie hydrauliczne, oparte na odpowiednio dobranych średnicach rur i parametrach pomp. Co więcej, w rozwiązaniach grawitacyjnych bufor dodatkowo wspiera naturalny obieg czynnika, podnosząc ogólną wydajność całego systemu centralnego ogrzewania.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Jak zintegrować bufor z instalacją CO?

Włączenie bufora ciepła do instalacji centralnego ogrzewania pozwala stworzyć wydajny magazyn energii, umieszczony strategicznie między kotłem na paliwo stałe a rozdzielaczami. Aby system funkcjonował bez zarzutu, konieczny jest montaż zaworów mieszających – ręcznych trójdrożnych lub wersji z siłownikiem – które precyzyjnie dostosowują temperaturę czynnika płynącego do podłogówki i grzejników.

Nad procesem ładowania bufora czuwa termostat różnicowy, gwarantując równomierny rozkład energii w całym układzie. Zastosowanie bufora pozwala kotłom zasypowym na pracę z optymalną, pełną mocą. Przekłada się to nie tylko na mniejsze zużycie opału, ale przede wszystkim na zauważalne oszczędności w domowym budżecie.

W przypadku rozbudowy o pompy ciepła lub kolektory słoneczne, niezbędne staje się wykorzystanie wężownicy lub wymiennika. Warto również postawić na warstwowy układ wody, który pozwala gromadzić ciepło w różnych strefach temperaturowych zbiornika. Właściwa konfiguracja wymaga zainstalowania oddzielnych pomp obiegowych dla każdej sekcji, co zapewnia pełną niezależność pracy poszczególnych pętli grzewczych.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Nie można też zapomnieć o kluczowych elementach bezpieczeństwa, takich jak zawory odcinające, odpowietrzniki i zabezpieczenia ciśnieniowe. Pamiętajmy, że solidna izolacja zbiornika to fundament – minimalizuje ona ucieczkę energii, podnosząc sprawność całej instalacji i przyspieszając zwrot z inwestycji w nowoczesne ogrzewanie.

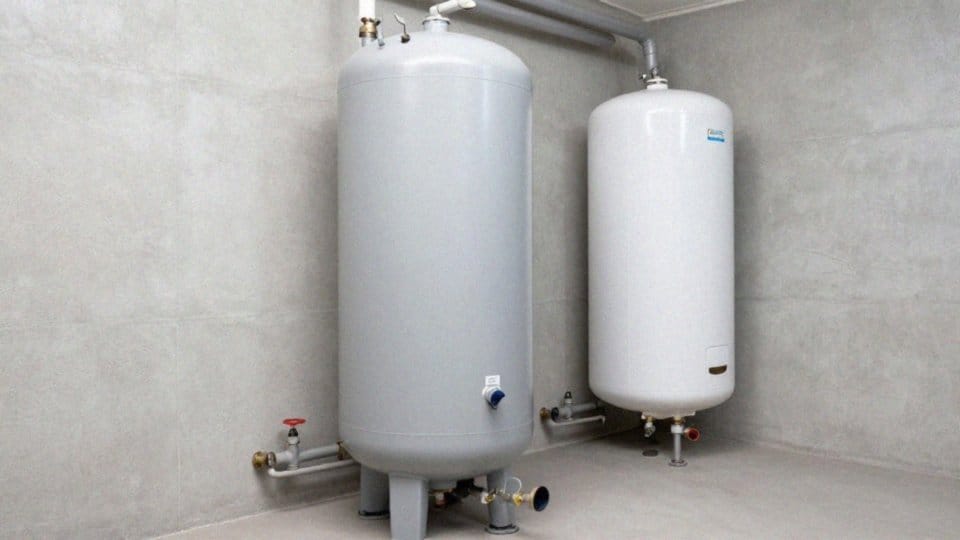

Jak podłączyć bufor do instalacji CWU?

Integracja systemu ciepłej wody użytkowej z buforem ciepła odbywa się zazwyczaj na dwa sposoby, determinowane głównie przez przyjętą logikę sterowania. Pierwszy wariant zakłada bezpośrednie podpięcie zasobnika do kotła, co daje pełną niezależność w trybie letnim i pozwala na bezproblemową dezynfekcję termiczną zbiornika. To rozwiązanie jest kluczowe w przypadku nowoczesnych pieców wymagających precyzyjnej kontroli temperatury.

Alternatywą jest wpięcie zasobnika w bufor za pomocą wężownicy lub wymiennika. Choć pozwala to na efektywniejsze wykorzystanie zmagazynowanej energii, może nieco ograniczyć możliwości automatyki sterującej. Kwestie bezpieczeństwa są równie istotne. Na dolocie zimnej wody konieczny jest montaż odpowiedniej armatury, w tym:

• zaworu zwrotnego blokującego cofanie się gorącego medium,
• zaworu termostatycznego, aby w kranach zawsze płynęła woda o stabilnej temperaturze,
• zaworu mieszającego z siłownikiem przy zaawansowanym sterowaniu pogodowym.

Jeśli kocioł nie wspiera bezpośrednio przygotowania CWU, dobrym rozwiązaniem będzie grzałka elektryczna, którą można zaprogramować zgodnie z tańszą taryfą nocną. Właściwa obsługa instalacji opiera się na regularnej kontroli ciśnienia oraz stanu technicznego wszystkich połączeń. Warto przy tym pamiętać, że wszelkie szczegółowe wytyczne zawsze znajdują się w dokumentacji technicznej urządzenia. Ostatecznie, kluczem do sprawnego działania całego systemu jest dobór pojemności zasobnika, która odpowiada realnym potrzebom domowników – pozwoli to na optymalne zarządzanie energią i pełen komfort użytkowania.

Schemat podłączenia dwóch buforów — korzyści i instrukcja krok po kroku

Jakie zawory i pompy zastosować do bufora?

Prawidłowa praca bufora ciepła zależy w dużej mierze od precyzyjnego doboru armatury. Kluczowym elementem są zawory kulowe instalowane na zasilaniu i powrocie, które pozwalają na sprawne odcięcie urządzenia podczas serwisu. O bezpieczeństwo instalacji dba zawór redukujący nadmierne ciśnienie, natomiast za usuwanie powietrza odpowiadają automatyczne odpowietrzniki umieszczone w najwyższych punktach systemu. Warto pamiętać o zabezpieczeniu dolotu zimnej wody do zasobnika CWU, gdzie niezbędny jest zawór zwrotny blokujący przepływ wsteczny.

Do precyzyjnego zarządzania temperaturą w obiegach grzewczych najlepiej sprawdza się trójdrożny zawór mieszający. Jeśli wyposażymy go w siłownik, zyskamy możliwość pełnej automatyki pogodowej oraz integracji ze sterownikiem pieca, co często eliminuje konieczność stosowania dodatkowej pompy. Z kolei w instalacjach ciepłej wody użytkowej niezawodną stabilność temperatury gwarantuje zawór termostatyczny.

Efektywność układu zależy również od pomp obiegowych, które muszą być idealnie dopasowane do oporów hydraulicznych i wysokości tłoczenia konkretnej sekcji. W systemach ogrzewania podłogowego priorytetem jest utrzymanie minimalnego przepływu zalecanego przez producenta. Nie można też zapomnieć o filtrach chroniących podzespoły przed zanieczyszczeniami – ich regularne czyszczenie, podobnie jak okresowy przegląd całego systemu przed sezonem, stanowi gwarancję długiej i bezawaryjnej pracy.

Pompa ciepła — bufor szeregowo czy równolegle? Wybierz najlepsze rozwiązanie

Całość warto spiąć sterownikiem z obsługą bufora, co pozwoli w pełni zautomatyzować współpracę między wszystkimi pompami, zaworami i źródłem ciepła.

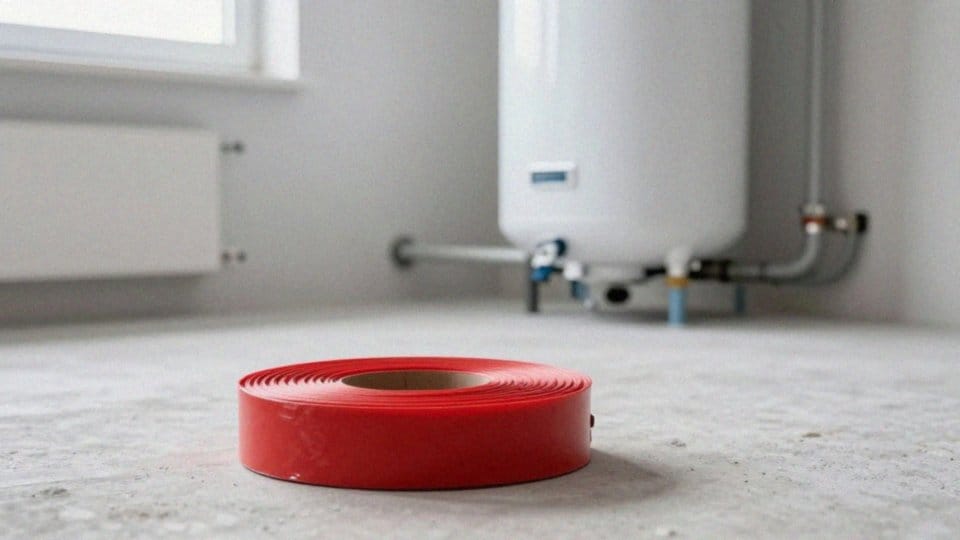

Jakie średnice rur wybrać do bufora?

Dobór właściwych średnic przewodów dla 500-litrowego bufora to jeden z najważniejszych etapów projektowania instalacji grzewczej. Decyzja ta musi uwzględniać nie tylko moc kotła, ale także specyficzne opory hydrauliczne układu. Staranne wymiarowanie pozwala zminimalizować spadki ciśnienia i zapewnia płynny transfer energii między źródłem ciepła a zbiornikiem.

W praktyce połączenia między kotłem a zasobnikiem wykonuje się zazwyczaj rurami o średnicy od 1 do 1¼ cala, czyli DN25–DN32. Taki przekrój nie tylko gwarantuje optymalną wydajność w układach wymuszonych pompami, ale w wielu przypadkach pozwala również na sprawne ładowanie grawitacyjne.

Jak podłączyć ogrzewanie podłogowe do pieca węglowego? Praktyczny przewodnik

Z kolei sekcje prowadzące do rozdzielaczy ogrzewania podłogowego czy grzejnikowego powinny mieć mniejsze średnice, precyzyjnie dopasowane do rzeczywistego zapotrzebowania na przepływ wody. W obiegach podłogowych najczęściej sięga się po rury PEX, które cenione są za wysoką wytrzymałość oraz intuicyjny montaż.

Krótkie odcinki łączące armaturę z samym buforem warto natomiast wykonać z miedzi, która świetnie radzi sobie z wysokimi temperaturami i zapewnia połączeniom długowieczność. Każdy profesjonalny projekt wymaga indywidualnej analizy, biorącej pod uwagę moc urządzenia oraz łączną długość przewodów.

Aby uniknąć uciążliwych szumów w instalacji i niepotrzebnego przeciążania pomp obiegowych, warto skonsultować ostateczny schemat z doświadczonym fachowcem. Pamiętaj też, że staranne zaizolowanie każdej sekcji rurociągu to skuteczny sposób na ograniczenie strat ciepła podczas przesyłu.

Jak podłączyć piec centralnego ogrzewania? Przewodnik krok po kroku

Jakie sterowanie i czujniki wybrać do bufora?

Nowoczesne zarządzanie buforem ciepła opiera się na inteligentnych sterownikach, które scalają wszystkie źródła energii w jeden spójny system. Kluczową rolę odgrywają tu czujniki temperatury umieszczone na różnych poziomach zbiornika, co pozwala na precyzyjne śledzenie warstw wody i efektywne ładowanie zasobnika. Bieżącą analizę bilansu energetycznego zapewniają z kolei czujniki zasilania i powrotu.

W rozbudowanych instalacjach niezastąpiony okazuje się termostat różnicowy. Odpowiada on za załączanie pompy ładowania wyłącznie w sytuacjach, gdy temperatura kotła przewyższa tę panującą w dolnej strefie bufora, skutecznie chroniąc go przed niepotrzebnym wychłodzeniem. Jeśli w układzie pracują również pompy ciepła lub kolektory słoneczne, automatyka sama wybierze najbardziej ekonomiczne źródło zasilania.

Nad stabilnością temperatury w domowych obiegach czuwa zawór mieszający z siłownikiem, sterowany automatycznie przez moduł pogodowy. Przy wyborze sterownika warto zwrócić uwagę na:

• wsparcie dla trybu letniego,
• funkcję dezynfekcji wody użytkowej,
• opcjonalne wpięcie grzałki elektrycznej.

Te funkcje znacznie poprawiają komfort i bezpieczeństwo domowników. Opcjonalne wpięcie grzałki elektrycznej daje możliwość korzystania z tańszej taryfy nocnej, generując odczuwalne oszczędności. Co więcej, kocioł zyskuje dzięki temu możliwość pracy w zoptymalizowanych cyklach – uruchamia się jedynie wtedy, gdy konieczne jest doładowanie bufora. W efekcie zaawansowana automatyka nie tylko ułatwia obsługę, ale przede wszystkim zapewnia pełną kontrolę nad przepływem energii w całym obiekcie.

Jak prawidłowo podłączyć piec CO? Praktyczny poradnik montażu

Jak zapewnić minimalny przepływ dla ogrzewania podłogowego przy buforze?

Prawidłowy przepływ w instalacjach podłogowych współpracujących ze zbiornikiem buforowym wymaga precyzyjnego planowania hydraulicznego. Bufor pełni tu rolę sprzęgła, które skutecznie rozdziela obieg kotłowy od reszty systemu, dzięki czemu pompy w poszczególnych pętlach mogą pracować niezależnie od pompy ładującej.

Aby utrzymać optymalną cyrkulację, warto zainwestować w:

• wydajną pompę z płynną regulacją obrotów,
• wysokiej jakości zawory regulacyjne,
• przepływomierze.

To właśnie one eliminują ryzyko powstawania tzw. krótkich obiegów i gwarantują, że cała powierzchnia podłogi nagrzeje się równomiernie. Nad stabilnością temperatury zasilania czuwa natomiast trójdrożny zawór mieszający, który miesza gorącą wodę ze zbiornika z chłodniejszym powrotem, chroniąc instalację przed przegrzaniem. W bardziej rozbudowanych układach warto zastosować termostat różnicowy, który synchronizuje pracę pomp, zapewniając stały przepływ wody bez względu na chwilowe wahania mocy źródła ciepła.

Jak podłączyć zawór czterodrożny? Przewodnik krok po kroku

Oczywiście fundamentem sukcesu jest odpowiednia pojemność bufora, gwarantująca właściwą ilość czynnika w systemie. Pamiętaj również o niezbędnym osprzęcie:

• naczyniu przeponowym,
• zaworze bezpieczeństwa,
• filtrach odmulających.

Te elementy zabezpieczają delikatne części przed osadami. Całość powinna być starannie zaizolowana termicznie, by ograniczyć straty ciepła do minimum. Ze względu na stopień skomplikowania projektu, montaż i uruchomienie instalacji najlepiej powierzyć doświadczonemu fachowcowi. Unikniesz w ten sposób kosztownych błędów przy doborze średnic rur czy parametrów pomp, które mogłyby negatywnie wpłynąć na późniejszy komfort użytkowania.
