Jak podłączyć bojler do pieca gazowego? Praktyczny przewodnik krok po kroku

Jak podłączyć bojler do pieca gazowego?

Integracja bojlera z kotłem gazowym to sprawdzony sposób na zapewnienie stałego dostępu do ciepłej wody użytkowej i elastyczne zarządzanie energią. Sercem całego układu jest wężownica lub wymiennik, przez które przepływa czynnik grzewczy z instalacji centralnego ogrzewania. Zanim jednak przystąpisz do montażu, koniecznie zajrzyj do dokumentacji technicznej urządzenia – zwłaszcza jeśli korzystasz z kotła dwufunkcyjnego, który narzuca sztywne limity dotyczące pojemności zasobnika oraz temperatury zasilania.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Podstawą dobrze zaprojektowanej instalacji jest armatura odcinająca. Warto zwrócić uwagę na:

• zawory kulowe, które znacznie ułatwiają wszelkie prace serwisowe w przyszłości,
• zawory zwrotne, skutecznie blokujące niepożądany przepływ wsteczny wody i chroniące cały system przed przegrzaniem,
• elektrozawór w bardziej złożonych konfiguracjach, współpracujących na przykład z panelami słonecznymi, który pozwala na inteligentne zarządzanie priorytetem zasilania.

Nie zapominajmy o bezpieczeństwie – zawory bezpieczeństwa to kluczowy element chroniący zasobnik przed skutkami nadmiernego wzrostu ciśnienia. Chcąc wycisnąć z instalacji jeszcze więcej, warto rozważyć montaż pompy cyrkulacyjnej oraz układu typu bypass, które poprawiają komfort korzystania z ciepłej wody. Pamiętaj jednak, że ingerencja w hydraulikę kotła gazowego wymaga fachowej wiedzy, dlatego do takich prac warto zatrudnić certyfikowanego instalatora.

Końcowy etap instalacji to kwestia zasilania. Bojler musi zostać podłączony do dedykowanego obwodu elektrycznego z obowiązkowym uziemieniem. Na koniec, by cieszyć się bezawaryjną pracą urządzenia przez długie lata, należy pamiętać o regularnych przeglądach. Systematyczna kontrola anody magnezowej wewnątrz zbiornika to najprostszy sposób, by skutecznie chronić urządzenie przed korozją.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Jakie narzędzia i materiały przygotować?

Kompletowanie sprzętu do instalacji warto zacząć od podstaw, czyli:

• zestawu kluczy nastawnych i płaskich,
• solidnej wkrętarki,
• urządzeń pomiarowych, takich jak tester napięcia i multimetr.

Jeśli planujesz prace z rurami, nie obędziesz się bez:

• zgrzewarki do tworzyw
• lutownicy.

Sam montaż wymaga przygotowania szeregu drobnych, lecz niezbędnych akcesoriów. Na Twojej liście zakupowej powinny znaleźć się:

• konsole,
• zestaw kołków i śrub,
• kluczowe elementy armatury: zawory kulowe, zwrotne i bezpieczeństwa oraz anoda magnezowa.

Aby cała instalacja była szczelna, warto zaopatrzyć się w:

• sprawdzoną taśmę teflonową,
• pastę uszczelniającą oraz odpowiednie uszczelki.

W kwestii hydrauliki postaw na rury zgodne z projektem, pamiętając o dobraniu odpowiedniego materiału – np. miedzi lub systemu PEX – który dobrze sprawdzi się w instalacjach ciepłej wody użytkowej. Równie ważna jest warstwa elektryczna, gdzie kluczowe znaczenie ma dobór przewodów o właściwym przekroju. Żyły fazowe, neutralne i ochronne najlepiej uporządkować za pomocą praktycznych opasek kablowych. Przed uruchomieniem układu nie zapomnij o manometrze, który pozwoli Ci precyzyjnie kontrolować ciśnienie. Zanim jednak chwycisz za narzędzia, sprawdź kompletność wszystkich części według schematu producenta i – co najważniejsze – zadbać o własne bezpieczeństwo, zakładając odpowiednią odzież ochronną.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

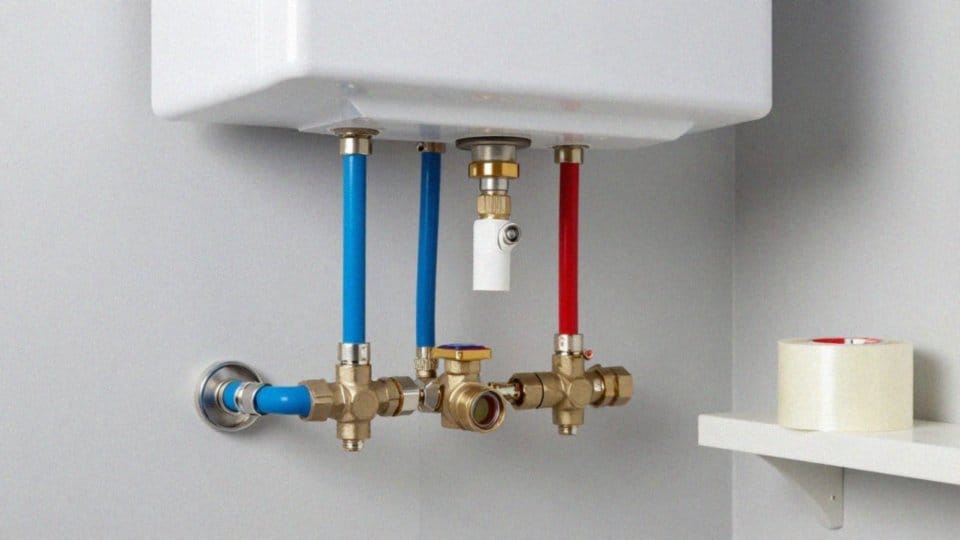

Jak wykonać podłączenie hydrauliczne bojlera?

Prace hydrauliczne zacznij od solidnego zamocowania bojlera na ścianie lub podłodze przy użyciu dedykowanych konsol, pamiętając o pozostawieniu swobodnego dostępu do punktów serwisowych. Podczas montażu instalacji ciepłej wody użytkowej (CWU), rury doprowadzające zimną wodę wepnij do dolnego wlotu zbiornika, a te odprowadzające podgrzaną ciecz skieruj do górnego wyjścia.

Przy każdym przyłączu warto zainstalować zawory kulowe, które umożliwią szybkie odcięcie dopływu wody w razie konieczności przeprowadzenia prac konserwacyjnych. Jeśli korzystasz z modelu płaszczowego lub jednopłaszczowego, pamiętaj o włączeniu wężownicy do obiegu grzewczego. Łącząc zasilanie z kotła oraz powrót, pamiętaj o montażu zaworu zwrotnego na linii powrotnej – to kluczowy krok, który zapobiegnie grawitacyjnemu wychładzaniu zasobnika.

Gdy instalacja wymaga specjalnej ochrony przed zbyt niską temperaturą powrotu lub utrzymania ciągłości obiegu w trakcie serwisu, warto rozważyć układ typu bypass. Dobierając średnice rur, kieruj się wydajnością wymiennika, a przy wysokich przepływach stosuj równoległe prowadzenie instalacji.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Do zabezpieczenia połączeń gwintowanych najlepiej sprawdzi się taśma teflonowa lub sprawdzona pasta uszczelniająca. Cały system powinien być wyposażony w:

• zawór bezpieczeństwa,
• manometr,
• zawór spustowy,
• filtry siatkowe na wlocie zimnej wody.

Przed ostatecznym uruchomieniem układu pod ciśnieniem, dokładnie sprawdź szczelność każdego punktu i upewnij się, że całość jest zgodna ze schematem producenta. Nawet najmniejsze nieszczelności wymagają natychmiastowej poprawy – takie podejście to najprostsza droga do uniknięcia poważnych awarii w przyszłości.

Jak zamontować zawór bezpieczeństwa i bypass?

Zawór bezpieczeństwa zainstaluj bezpośrednio na króćcu zasilania zimną wodą, możliwie blisko zbiornika. Pamiętaj, aby zwrócić uwagę na strzałkę kierunku przepływu wybitą na korpusie – to kluczowe dla prawidłowego działania. Ponieważ urządzenie to pełni funkcję tarczy chroniącej instalację przed niebezpiecznym wzrostem ciśnienia, między nim a bojlerem nie może znaleźć się żaden element odcinający.

Podłączenie zasobnika CWU do kotła gazowego — krok po kroku i najważniejsze wskazówki

Wylot zaworu połącz z przewodem odprowadzającym wodę do kanalizacji. Zadbaj o stały spadek rury, co zagwarantuje drożność i swobodny odpływ podczas pracy. Aby uniknąć wycieków, połączenia gwintowane zabezpiecz taśmą teflonową lub specjalistyczną pastą. Nie zapomnij o zapewnieniu wygodnego dostępu do zaworu – regularna kontrola membrany to podstawa bezpieczeństwa.

Zastosowanie obejścia hydraulicznego, czyli bypassu, znacząco usprawnia przyszły serwis. Klasyczna konfiguracja z trzema zaworami kulowymi pozwala odciąć urządzenie od układu bez potrzeby spuszczania wody z całego systemu. Wbudowane w bypass zawory zwrotne stabilizują przepływ i chronią pompę cyrkulacyjną przed uderzeniami ciśnienia.

Unikaj najczęstszych błędów, takich jak:

• pominięcie zabezpieczenia,
• wybór zaworu o nieodpowiednim ciśnieniu otwarcia,
• niewłaściwe ustawienie obejścia.

Te błędy mogą prowadzić do uciążliwych przecieków lub problemów z dogrzewaniem wody oraz zbyt wysoką temperaturą powrotu do kotła. Całość prac zwieńcz próbą ciśnieniową, która da Ci pewność, że system jest szczelny i gotowy do bezpiecznego użytkowania.

Kocioł elektryczny i gazowy w jednej instalacji — zalety i jak to zrobić?

Jak podłączyć obwód elektryczny bojlera?

Podłączenie elektryczne bojlera zawsze powinno odbywać się poprzez dedykowany obwód. Podstawą bezpieczeństwa jest instalacja wyłącznika nadmiarowo-prądowego oraz różnicowoprądowego, które ochronią system przed awariami. Zanim jednak chwycisz za narzędzia, koniecznie odetnij zasilanie w rozdzielnicy i sprawdź testerem napięcia, czy przewody są faktycznie martwe.

Kiedy masz już pewność, że praca jest bezpieczna, zidentyfikuj okablowanie:

• brązowy to faza,
• niebieski neutralny,
• żółto-zielony to kluczowe uziemienie.

To właśnie solidny przewód ochronny zabezpiecza użytkowników przed porażeniem. Pamiętaj, aby dobrać przekrój żył do mocy grzałki – inne obciążenie generuje model o mocy 700 W, a jeszcze inne ten o mocy 2 kW. Aby instalacja przetrwała próbę czasu i była odporna na wilgoć, warto poprowadzić przewody w dedykowanych rurach ochronnych.

Co z buforem ciepła? Kluczowe informacje i korzyści dla instalacji grzewczych

Wpięcie termostatu wykonaj ściśle według schematu dołączonego przez producenta. Jeśli chcesz zarządzać energią w sposób inteligentny, rozważ dodanie programatora czasowego lub integrację systemu z instalacją fotowoltaiczną. W przypadku współpracy bojlera z kotłem gazowym, ustaw termostat w roli ogranicznika temperatury na 35°C, co zapobiegnie niepożądanemu przegrzewaniu wody.

Zanim przekręcisz bezpiecznik, upewnij się, że zbiornik jest w pełni napełniony. Włączenie suchej grzałki to najprostszy sposób na jej błyskawiczne spalenie. Do najczęstszych grzechów instalatorów należą:

• pomijanie uziemienia,
• dobór zbyt cienkich przewodów,
• rezygnacja z niezbędnych zabezpieczeń.

Po wszystkim sprawdź jeszcze raz stabilność wszystkich styków oraz poprawność reakcji termostatu. Na koniec warto opisać obwód w rozdzielnicy, co znacząco ułatwi ewentualne prace serwisowe w przyszłości.

Podłączenie kotła gazowego do starej instalacji CO — co musisz wiedzieć?

Jak napełnić, odpowietrzyć i uruchomić bojler?

Zanim zaczniesz napełniać zbiornik, sprawdź dokładnie szczelność wszystkich połączeń hydraulicznych i upewnij się, że zawory odcinające przy bojlerze pozostają zamknięte. Procedurę uruchamiania rozpocznij od:

• odkręcenia dopływu zimnej wody,
• otwarcia zaworu napełniania.

W trakcie procesu kontroluj manometr – wskazówka powinna przesuwać się płynnie, osiągając wartość zalecaną przez producenta. Aby skutecznie odpowietrzyć instalację, otwórz wszystkie punkty poboru ciepłej wody i poczekaj, aż strumień z baterii stanie się stabilny, pozbawiony powietrza. Jeśli w najwyższych punktach systemu znajdują się dodatkowe odpowietrzniki, warto z nich skorzystać, powtarzając cały proces do momentu całkowitego usunięcia powietrza z wymiennika.

Obserwuj w tym czasie zawór bezpieczeństwa; jeśli zauważysz niewielki wyciek, nie martw się – to dowód na to, że zabezpieczenie działa tak, jak powinno. Dopiero po pełnym napełnieniu zbiornika i wyeliminowaniu powietrza z układu możesz włączyć zasilanie elektryczne. Ustaw termostat na preferowaną temperaturę, pamiętając, by przy współpracy z kotłem gazowym nie przekraczać 35°C. Dobrą praktyką antybakteryjną jest okresowe podnoszenie temperatury powyżej 55°C.

Jak podłączyć bufor do pieca? Kluczowe elementy i porady

Po uruchomieniu monitoruj ciśnienie oraz szczelność przyłączy przez pierwsze godziny pracy urządzenia – taka weryfikacja pozwoli szybko wykluczyć ewentualne nieszczelności. Na koniec pamiętaj o regularnej konserwacji: kontrola anody magnezowej co pół roku to kluczowy krok, który znacząco wydłuży żywotność Twojego zbiornika.

Jak kontrolować i konserwować bojler?

Regularne dbanie o bojler to nie tylko kwestia jego wydajności, ale przede wszystkim Twojego bezpieczeństwa. Raz w roku warto zaplanować profesjonalny przegląd, prowadząc przy tym dokładną dokumentację wszelkich napraw i wymian części. Kluczowym elementem chroniącym urządzenie przed korozją jest anoda magnezowa – jeśli jej stopień zużycia przekracza połowę, nie zwlekaj z montażem nowej.

Podczas wizyty serwisowej zweryfikuj:

• szczelność połączeń hydraulicznych,
• stan zaworów bezpieczeństwa.

Osad wapienny potrafi skutecznie obniżyć sprawność, dlatego jeśli zauważysz kamień na wężownicy wymiennika ciepła, koniecznie go usuń. Przy okazji sprawdź ustawienia termostatu i upewnij się, że izolacja zbiornika oraz rur skutecznie ogranicza straty ciepła. Dźwięki w instalacji często sugerują zapowietrzenie układu, co bezpośrednio przekłada się na gorszą pracę sprzętu. Nie ignoruj nietypowych hałasów ani wycieków.

Schemat podłączenia dwóch buforów — korzyści i instrukcja krok po kroku

Wśród najczęstszych zaniedbań użytkowników wymienia się:

• brak wymiany anody,
• ignorowanie niewłaściwego ciśnienia roboczego.

Pamiętaj, że poważne usterki elektryczne czy wycieki z wnętrza zbiornika wymagają wsparcia certyfikowanego serwisu, a nie domowych napraw. Na koniec zadbaj o to, by instalacja była prawidłowo uziemiona – to absolutna podstawa bezpiecznej eksploatacji.
