Podłączenie kotła węglowego — kluczowe kroki i wskazówki

Co to jest podłączenie kotła węglowego?

Podłączenie kotła węglowego to złożone zadanie, polegające na prawidłowym wpięciu urządzenia w istniejącą instalację grzewczą oraz przewód kominowy. Proces ten wymaga nie tylko poprawnego spięcia zasilania i powrotu wody, ale także montażu niezbędnej armatury hydraulicznej oraz zaawansowanych systemów sterowania, takich jak sterownik i regulator temperatury.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Kluczową kwestią przy montażu pieca CO jest dobór właściwego wymiennika ciepła. Pozwala on na skuteczne rozdzielenie układu otwartego od zamkniętego, co jest kluczowe dla bezpieczeństwa. Dopiero po tym etapie można przejść do podłączania odbiorników ciepła, czyli:

• grzejników,
• bufora,
• zasobnika na ciepłą wodę użytkową.

Niezależnie od wybranej mocy urządzenia, montaż musi uwzględniać:

• montaż pompy obiegowej,
• zaworów bezpieczeństwa,
• naczynia wzbiorczego,
• które zapobiegają awariom przy wzroście ciśnienia.

Wszystkie prace powinny odbywać się z zachowaniem restrykcyjnych norm technicznych oraz wytycznych Ministerstwa Infrastruktury dotyczących kotłów na paliwa stałe. Finalnym akcentem jest sporządzenie dokumentacji techniczno-rozruchowej, która stanowi potwierdzenie, że instalacja nowoczesnego pieca 5 klasy w danej kotłowni jest bezpieczna i gotowa do pracy.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

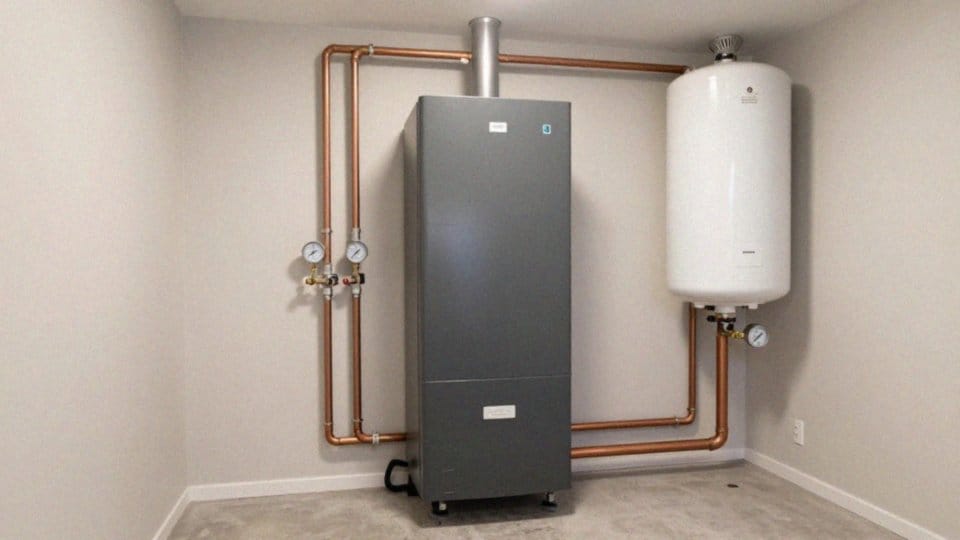

Jakie prace obejmuje podłączenie kotła węglowego?

Prace przy montażu kotła węglowego rozpoczynamy od odpowiedniego przygotowania kotłowni, ze szczególnym naciskiem na wydajną wentylację nawiewną i wywiewną. Gdy pomieszczenie jest gotowe, instalator ustawia kocioł oraz zasobnik na ciepłą wodę użytkową. Kluczowym etapem jest precyzyjne połączenie czopucha z kominem, co gwarantuje właściwy ciąg spalin.

W części hydraulicznej zadbamy o:

• poprawne podłączenie zasilania i powrotu,
• montaż pomp obiegowych,
• instalację niezbędnej armatury kontrolno-pomiarowej, czyli manometrów i termometrów.

Bezpieczeństwo całego układu zapewnią:

• zawory bezpieczeństwa,
• naczynie wzbiorcze,
• zawór różnicowy.

Warto również uwzględnić zawór czterodrogowy, który zapobiega korozji niskotemperaturowej, utrzymując temperaturę powrotu powyżej 55 stopni Celsjusza. Jeśli urządzenie wyposażone jest w automatyczny podajnik na ekogroszek czy pellet, konieczna będzie także konfiguracja sterownika oraz instalacja czujników temperatury.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

W starszym budownictwie często niezbędne stają się:

• przeróbki instalacji,
• spawanie,
• wymiana złączy,
• szczególnie podczas przejścia z układu grawitacyjnego na nowoczesny.

Całość dopełniają grzejniki z zaworami termostatycznymi oraz opcjonalny bufor ciepła. Ostatnią fazą prac jest:

• płukanie systemu,
• napełnianie go wodą,
• dokładne odpowietrzenie.

Po zakończeniu próbnego uruchomienia, instalator szczegółowo instruuje właściciela w kwestii obsługi kotła i przekazuje kompletną dokumentację techniczną, opracowaną zgodnie z wymogami normy PN-EN 12828.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

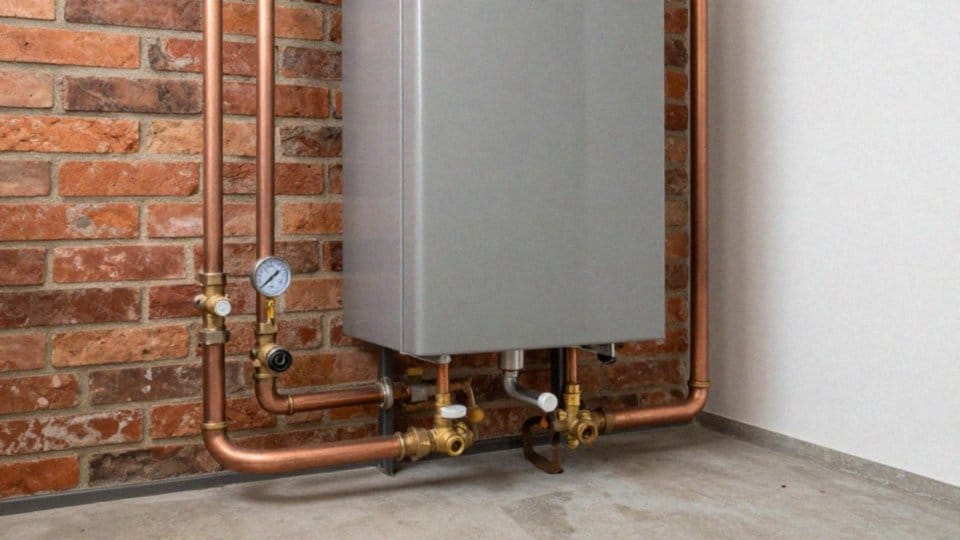

Ile kosztuje podłączenie kotła węglowego?

Ostateczna cena instalacji kotła węglowego jest sumą wielu zmiennych, wśród których kluczową rolę odgrywają jakość użytych materiałów oraz zakres usług hydraulicznych. Jeśli planujesz jedynie prostą wymianę starego urządzenia bez ingerencji w konstrukcję instalacji, koszty powinny zamknąć się w granicach 500 złotych, z czego większość stanowi robocizna. Zupełnie inaczej wygląda sytuacja w przypadku kompleksowego montażu kotła o mocy 15 kW, gdzie wydatek ten waha się zazwyczaj od 2000 do 2700 złotych.

Wycena końcowa zależy od skomplikowania prac, takich jak:

• ewentualne spawanie rur,
• przeróbki w istniejącym układzie.

Znaczący wpływ na budżet ma wybór technologii – od systemów PEX po klasyczne rury stalowe ze złączami gwintowanymi. Nie można również zapomnieć o niezbędnej armaturze, w tym:

• zaworach bezpieczeństwa,
• zaworach różnicowych,
• filtrach,
• naczyniu przeponowym.

Te elementy tworzą fundament bezpiecznego systemu. Inwestycja rośnie w miarę dodawania kolejnych modułów, takich jak:

• pompa obiegowa,
• bufor ciepła,
• wymiennik,
• zasobnik na ciepłą wodę użytkową.

Często konieczne jest także wdrożenie zaawansowanego sterowania, obejmującego:

• automatyczny podajnik,
• sieć czujników.

Pamiętaj, że rzetelna modernizacja kotłowni zaczyna się od obliczenia bilansu cieplnego budynku, co pozwala precyzyjnie dobrać moc urządzenia i liczbę komponentów. Profesjonalny hydraulik zawsze powinien zakończyć prace próbą szczelności oraz uruchomieniem systemu, co gwarantuje poprawną pracę instalacji przez kolejne lata. Pamiętaj, że nowoczesne systemy z rozbudowaną automatyką są droższe w montażu, ale oferują wyższy komfort i sprawność eksploatacyjną w porównaniu do standardowych rozwiązań.

Jak podłączyć bojler do pieca gazowego? Praktyczny przewodnik krok po kroku

Czy podłączenie kotła węglowego można wykonać samodzielnie?

Choć teoretycznie każdy z nas mógłby pokusić się o samodzielną instalację kotła, w praktyce zadanie to bywa na tyle technicznie wymagające, że nietrudno o poważną awarię. Błędy hydrauliczne, źle ustawiony ciąg spalin czy brak odpowiednich zabezpieczeń termicznych to realne zagrożenia, które mogą zamienić domową kotłownię w miejsce niebezpieczne. Dlatego właśnie prace te powinny trafiać w ręce wykwalifikowanych monterów, którzy znają aktualne normy budowlane i dysponują niezbędnymi uprawnieniami.

Fachowiec to nie tylko gwarancja sprawnego montażu zaworu czterodrogowego czy wymiennika ciepła, ale także pewność, że wszystkie elementy, jak naczynie wzbiorcze, zostały precyzyjnie skonfigurowane. Doświadczony instalator bez trudu poradzi sobie również ze spawaniem rur czy skomplikowanymi przeróbkami w układzie grzewczym – czynnościami, które dla amatora często okazują się barierą nie do przejścia.

Nie zapominajmy o kwestiach formalnych. Wiele etapów instalacji wymaga certyfikacji, w tym szczególnie poprawne podłączenie przewodu spalinowego, co musi zostać potwierdzone przez kominiarza. Współpraca z profesjonalistą daje Ci pewność, że cały system przejdzie rzetelne testy, a dokumentacja techniczno-rozruchowa będzie bez zarzutu.

Podłączenie zasobnika CWU do kotła gazowego — krok po kroku i najważniejsze wskazówki

Co więcej, fachowiec przeszkoli Cię z obsługi sterownika, co jest warunkiem koniecznym do zachowania gwarancji producenta. Choć samodzielny montaż może kusić wizją oszczędności, koszt naprawy potencjalnych błędów niemal zawsze przewyższa wydatki poniesione na profesjonalną usługę. Inwestycja w pomoc specjalisty to przede wszystkim spokój i bezpieczeństwo Twoich bliskich na długie lata.

Jak podłączyć piec do przewodu dymowego?

Prawidłowy montaż pieca węglowego to proces, który wymaga precyzji i przestrzegania kilku istotnych zasad. Przede wszystkim kluczowe jest zadbanie o szczelność wszystkich połączeń oraz dobór przekroju rur zgodnie z wytycznymi producenta urządzenia.

Do budowy przewodu dymowego warto wykorzystać materiały odporne na ekstremalne temperatury, takie jak:

• stal kwasoodporna,
• zaawansowane systemy ceramiczne.

Takie materiały skutecznie chronią komin przed niszczycielskim działaniem kondensatu. Prace montażowe rozpoczynamy od precyzyjnego dopasowania czopucha do wlotu w kominie. Niezbędne jest użycie uszczelek żaroodpornych na łączeniach rur, a także zachowanie minimalnych spadków w stronę kotła, co znacząco ułatwia odprowadzanie skroplin.

Kocioł elektryczny i gazowy w jednej instalacji — zalety i jak to zrobić?

Pamiętaj, aby ograniczyć liczbę kolanek – każde z nich niepotrzebnie zwiększa opory przepływu i osłabia ciąg spalin. Bezpieczeństwo jest priorytetem, dlatego instalując kocioł na paliwa stałe, musisz bezwzględnie trzymać się przepisów przeciwpożarowych dotyczących odległości od materiałów łatwopalnych.

Cały system powinien przejść test szczelności, a po sfinalizowaniu prac niezbędna jest kontrola mistrza kominiarskiego. Specjalista oceni stan przewodu oraz sprawdzi wydajność ciągu. Ostatecznym sprawdzianem jest próbne uruchomienie pieca, podczas którego zweryfikujesz nie tylko szczelność instalacji, ale również płynną pracę podajnika i automatyki w warunkach codziennej eksploatacji.

Gdzie umieścić naczynie wzbiorcze w instalacji?

Lokalizacja naczynia wzbiorczego jest ściśle uzależniona od typu instalacji grzewczej, z jaką mamy do czynienia. W układach otwartych kluczowe jest umieszczenie naczynia przelewowego w najwyższym możliwym punkcie. Pozwala to grawitacji na sprawne przejęcie nadmiaru wody oraz efektywne odpowietrzenie całej sieci. Instalator dba o to, by przelew pozostawał zawsze drożny, co bezpośrednio zabezpiecza kocioł przed niebezpiecznym zjawiskiem wrzenia czynnika.

Co z buforem ciepła? Kluczowe informacje i korzyści dla instalacji grzewczych

W systemach zamkniętych sprawa wygląda inaczej – naczynie przeponowe montuje się zazwyczaj w bezpośrednim sąsiedztwie kotła, najczęściej na przewodzie powrotnym. Tutaj kluczowe znaczenie ma:

• trzymanie się wytycznych producenta,
• precyzyjne ustawienie ciśnienia wstępnego, które w standardowych warunkach domowych oscyluje wokół 1,5 bara.

Warto pamiętać o zainstalowaniu zaworu odcinającego; dzięki niemu serwis urządzenia staje się bezproblemowy, ponieważ nie wymaga spuszczania wody z całego układu. Niezależnie od wybranej technologii, naczynie musi być podłączone w sposób ograniczający opory przepływu, co bezpośrednio przekłada się na stabilną pracę pomp obiegowych.

W przypadku instalacji z wymiennikiem ciepła, zbiornik wyrównawczy powinien zapewniać stałe ciśnienie w obiegu pierwotnym. Całość – połączona z odpowiednio dobranym zaworem bezpieczeństwa – tworzy system skutecznie niwelujący zmiany objętości cieczy i chroniący kocioł przed przeciążeniem. Finalnym etapem prac zawsze powinno być sprawdzenie szczelności wszystkich połączeń oraz weryfikacja poprawnego działania zamontowanej armatury.

Podłączenie kotła gazowego do starej instalacji CO — co musisz wiedzieć?

Jak zapewnić wentylację i bezpieczeństwo kotłowni?

W kotłowniach opalanych paliwami stałymi, takimi jak pellet czy ekogroszek, sprawna wentylacja to absolutna podstawa bezpieczeństwa. Przepisy jasno określają wymagania techniczne:

• nawiew powietrza musi odbywać się przez kanał o przekroju minimum 200 cm²,
• wentylacja wywiewna wymaga przewodu o wymiarach co najmniej 14 na 14 centymetrów.

Taka cyrkulacja nie tylko gwarantuje właściwy ciąg spalin, ale przede wszystkim chroni domowników przed niebezpiecznym gromadzeniem się tlenku węgla. Oprócz odpowiedniego dopływu powietrza, należy zadbać o właściwą lokalizację kotła – musi on stać w wydzielonym pomieszczeniu, które oferuje serwisantom swobodny dostęp do urządzenia. W kontekście ochrony instalacji nie można zapomnieć o:

• zaworze bezpieczeństwa, który zabezpiecza układ przed nadmiernym wzrostem ciśnienia,
• systemie ochrony termicznej zapobiegającej przegrzaniu.

Aby zoptymalizować pracę instalacji, warto wyposażyć ją w dodatkową armaturę kontrolno-pomiarową. Pamiętajmy również o ochronie przed korozją niskotemperaturową. Skutecznym rozwiązaniem jest zastosowanie zaworu czterodrogowego, który chroni kocioł przed powrotem zbyt zimnej wody. Nowoczesne systemy sterowania powinny być natomiast zintegrowane z:

• czujnikami temperatury zewnętrznej,
• czujnikami temperatury kotła,
• funkcją alarmowania o awariach.

Długowieczność pieca to wypadkowa regularnych przeglądów – systematyczne czyszczenie wymiennika ciepła oraz kontrola stanu pomp i filtrów pozwolą uniknąć kosztownych napraw. Każdy użytkownik musi również przejść krótkie przeszkolenie z obsługi podajnika oraz procedur awaryjnych, zwłaszcza w obliczu potencjalnego zadymienia czy nieszczelności. Całość powinna być zwieńczona regularnymi kontrolami kominiarskimi, które stanowią gwarancję bezpiecznej eksploatacji urządzenia przez lata.

Jak podłączyć bufor do pieca? Kluczowe elementy i porady

Jak przeprowadzić próbne uruchomienie kotła?

Zanim odpalisz piec, poświęć chwilę na dokładną inspekcję całego układu. W pierwszej kolejności przyjrzyj się:

• szczelności połączeń hydraulicznych,
• upewnij się, że przewód spalinowy jest podłączony bezbłędnie,
• zabezpieczeniom – zawór bezpieczeństwa musi mieć właściwe ustawienia,
• naczyniu wzbiorczemu – odpowiednie ciśnienie wstępne,
• montażowi filtrów, pomp oraz zaworu czterodrogowego, którego zadaniem jest utrzymanie temperatury powrotu powyżej 55 stopni Celsjusza.

Gdy wszystko jest już na miejscu, przepłucz instalację, aby pozbyć się nagromadzonych zanieczyszczeń. Dopiero wtedy napełnij układ wodą i starannie go odpowietrz. Przy okazji sprawdź, czy pompa na powrocie pracuje cicho i stabilnie, bez niepokojących drgań.

Sam rozruch zaczyna się od konfiguracji sterownika kotła, który automatycznie przetestuje współpracę wszystkich czujników, w tym tego odpowiedzialnego za odczyt temperatury zewnętrznej. Jeśli posiadasz kocioł z automatycznym podajnikiem, koniecznie zobacz, czy paliwo przesuwa się płynnie.

Schemat podłączenia dwóch buforów — korzyści i instrukcja krok po kroku

Podczas testów obserwuj kluczowe parametry:

• ciśnienie,
• temperaturę wody,
• reakcje zabezpieczeń termicznych.

Kiedy zyskasz pewność, że system działa wzorowo, przychodzi czas na formalności – sporządzenie dokumentacji techniczno-rozruchowej. Ostatnim, lecz najważniejszym etapem jest przeszkolenie użytkownika z obsługi pieca, zasad konserwacji i procedur na wypadek awarii. Cały proces zamyka podpisanie protokołu, który stanowi potwierdzenie, że instalacja jest bezpieczna i gotowa do pracy.
