Instalacje CO: Co zawiera schemat i jak go zaprojektować?

Co to jest schemat instalacji CO?

Schemat instalacji centralnego ogrzewania to kluczowy dokument techniczny, który precyzyjnie obrazuje przebieg przewodów oraz rozmieszczenie wszystkich urządzeń w budynku. Dzięki niemu dokładnie wiadomo, w jaki sposób czynnik grzewczy krąży między źródłem ciepła – czy jest to pompa ciepła, kocioł gazowy, czy może model na paliwo stałe – a odbiornikami takimi jak grzejniki lub pętle ogrzewania podłogowego.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Projekt szczegółowo wyznacza układ zasilania i powrotu wody, wskazując jednocześnie miejsce montażu najważniejszych elementów hydraulicznych. Znajdziemy tam informacje o:

• pompie obiegowej, która wymusza ruch cieczy,
• naczyniu przeponowym, które niweluje wahania objętości wody pod wpływem temperatury,
• niezbędnej armaturze zabezpieczającej, w tym zaworach chroniących układ przed przegrzaniem.

Dokumentacja ta definiuje również rodzaj systemu – otwarty lub zamknięty – co bezpośrednio przekłada się na dopuszczalne parametry ciśnienia pracy. Profesjonalny schemat uwzględnia także zasobnik ciepłej wody użytkowej oraz zawory trójdrogowe i mieszające, odpowiadające za precyzyjną regulację temperatury czynnika. Powierzenie przygotowania tego planu doświadczonemu specjaliście to gwarancja bezpieczeństwa i wysokiej efektywności energetycznej instalacji przez długie lata eksploatacji.

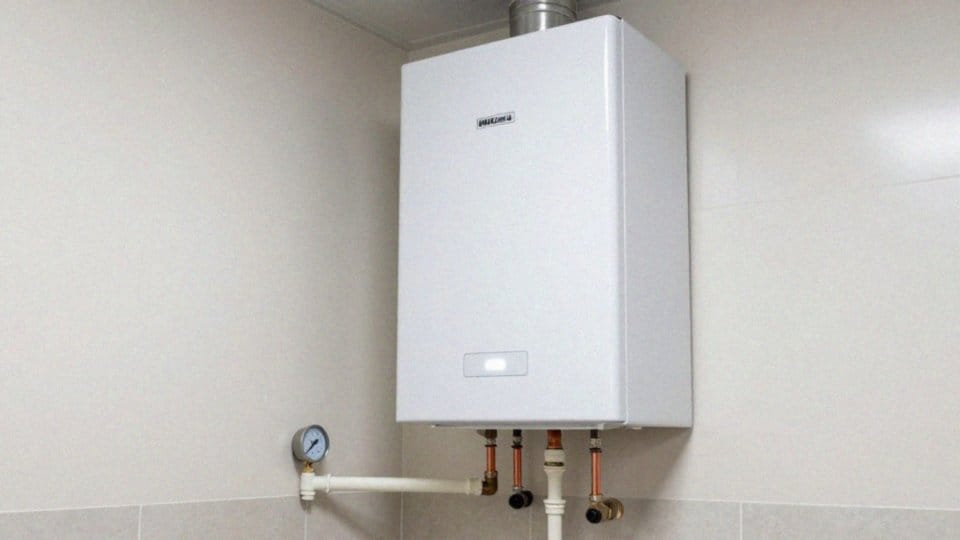

Jakie są elementy instalacji CO?

Sercem każdego systemu grzewczego jest odpowiednie źródło ciepła, którym może być:

• kocioł gazowy,
• kocioł kondensacyjny,
• model opalany paliwem stałym.

Aby dostarczyć energię do wnętrz, wykorzystuje się rury z tworzyw sztucznych, takich jak PP czy AluPex, prowadzące czynnik grzewczy do rozdzielacza. O sprawny przepływ wody dbają pompy obiegowe oraz pompa CO. Precyzyjne zarządzanie temperaturą to zasługa rozbudowanej armatury, w tym:

• zaworów trójdrogowych,
• zaworów czwórdrogowych,
• zaworów mieszających.

Jednocześnie bezpieczeństwo instalacji gwarantują:

• naczynia przeponowe,
• zbiorcze,
• zawory różnicowe,
• zabezpieczenia termiczne.

W bardziej złożonych konfiguracjach często montuje się wymienniki płytowe i zasobniki ciepłej wody użytkowej. Współczesne domy stawiają na efektywny odbiór energii, korzystając z:

• klasycznych grzejników,
• coraz częściej wybieranej „podłogówki”.

Całość pracy systemu kontroluje zaawansowana automatyka, oparta na inteligentnych termostatach pokojowych i regulatorach pogodowych. Pamiętaj, że staranny dobór tych wszystkich komponentów to nie tylko kwestia wydajności – to przede wszystkim inwestycja w trwałość układu, która minimalizuje ryzyko korozji i kosztownych awarii.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Jak wygląda instalacja CO w układzie zamkniętym?

W układzie zamkniętym centralnego ogrzewania czynnik grzewczy krąży w odizolowanym od atmosfery obiegu. Sercem takiej instalacji jest naczynie przeponowe wyposażone w elastyczną membranę, która nie tylko zapobiega odparowywaniu medium, ale także skutecznie chroni metalowe komponenty przed korozją. Nowoczesne systemy zamknięte wymagają solidnych zabezpieczeń.

Kluczową rolę odgrywają tu zawory bezpieczeństwa, które samoczynnie redukują nadmiar ciśnienia, gdy woda zaczyna rozszerzać się zbyt gwałtownie. Z kolei w instalacjach wykorzystujących paliwa stałe niezbędne staje się montaż zaworu termicznego, będącego skuteczną barierą przed niebezpiecznym przegrzaniem kotła. Za sprawną cyrkulację wody odpowiada pompa obiegowa, zwykle instalowana na wyjściu z urządzenia grzewczego.

W bardziej złożonych konfiguracjach – na przykład łączących tradycyjne grzejniki z ogrzewaniem podłogowym – stosuje się wymienniki płytowe, które pozwalają na separację obiegów. Często uzupełnia się je o zawór różnicowy, gwarantujący przepływ medium nawet wtedy, gdy zabraknie prądu. Praca systemu jest najbardziej stabilna, gdy trzymamy się wytycznych projektowych i utrzymujemy temperaturę czynnika w zakresie 60–80°C.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Pamiętaj jednak, że nawet najlepiej zaprojektowana instalacja wymaga troski – regularne sprawdzanie szczelności całego układu oraz kondycji naczynia przeponowego to podstawa bezawaryjnej eksploatacji na długie lata.

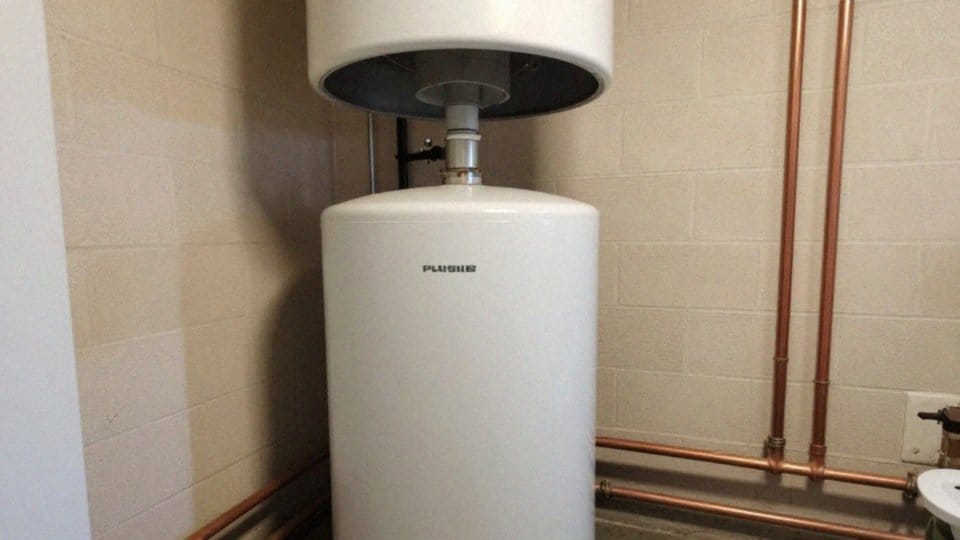

Jak wygląda instalacja CO w układzie otwartym?

W instalacjach centralnego ogrzewania działających w układzie otwartym medium grzewcze styka się bezpośrednio z powietrzem. Takie rozwiązanie znacząco upraszcza budowę systemu, eliminując konieczność stosowania skomplikowanego naczynia przeponowego. Zamiast niego, w najwyższym punkcie instalacji montuje się naczynie wzbiorcze, które pełni kluczową rolę zabezpieczającą – odpowietrza układ oraz przejmuje nadmiar wody, gdy ta zwiększa swoją objętość pod wpływem ciepła.

Wybór tej technologii często towarzyszy kotłom na paliwa stałe, takim jak te zasilane ekogroszkiem. Ze względu na większe ryzyko nagłego przegrzania w porównaniu do urządzeń gazowych, niezbędne jest zamontowanie zaworu zabezpieczenia termicznego, który zadba o bezpieczeństwo domowników. Choć instalacje te mogą funkcjonować w oparciu o grawitacyjny obieg wody, co zapewnia działanie nawet podczas braku prądu, współczesne projekty coraz częściej wykorzystują wsparcie pomp obiegowych dla lepszej wydajności.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Decydując się na układ otwarty, trzeba jednak liczyć się z ryzykiem korozji metalowych elementów instalacji, wywołanej stałym dopływem tlenu. Z tego powodu kluczowa jest regularna dbałość o drożność rur wzbiorczych i sygnalizacyjnych oraz kontrolowanie poziomu cieczy w naczyniu. Warto również wspomnieć o przygotowaniu ciepłej wody użytkowej – jeśli system współpracuje z zasobnikiem, warto rozważyć reduktor ciśnienia na zasilaniu, który pomoże ustabilizować pracę całej instalacji.

To sprawdzone, niezawodne rozwiązanie, szczególnie polecane przy modernizacjach budynków, w których priorytetem jest pełna niezależność od zewnętrznych dostaw energii elektrycznej.

Jak działa obieg grawitacyjny w CO?

W tym systemie obieg wody napędza naturalna różnica gęstości czynnika grzewczego. Lżejsza, podgrzana woda z kotła samoczynnie wędruje w górę rur zasilających, podczas gdy jej chłodniejszy i cięższy odpowiednik powraca do źródła ciepła, tworząc zamknięty obieg. Dzięki sile wyporu cały proces odbywa się bez udziału pompy obiegowej.

Schematy instalacji CO i CWU — kluczowe elementy i zasady projektowania

Aby takie rozwiązanie było efektywne, instalację trzeba starannie zaprojektować. Fundamentem jest:

• montaż kotła poniżej poziomu grzejników,
• zastosowanie rur o większych średnicach,
• minimalizacja oporów hydraulicznych.

W układach tradycyjnych doskonale sprawdzają się pętle, pod warunkiem precyzyjnego wypoziomowania rurociągów i zachowania odpowiednich spadków, które ukierunkowują przepływ. Wszelkie prace montażowe muszą być ściśle podporządkowane prawom grawitacji, co zapobiegnie powstawaniu zatorów.

Obecnie tę metodę spotkamy głównie przy modernizacjach starych budynków lub w prostych systemach, w których unika się zasilania elektrycznego. Jeśli planujemy rozbudowę o zasobnik c.w.u., konieczne będzie wykonanie szczegółowych obliczeń hydraulicznych, aby zapewnić równomierną dystrybucję ciepła w całym domu. Ponieważ naturalna cyrkulacja oferuje ograniczone możliwości sterowania temperaturą, nowoczesne inwestycje stawiają raczej na systemy mieszane, wspierające grawitację wymuszoną pracą pompy mechanicznej.

Podłączenie instalacji CO — jak to zrobić krok po kroku?

Obieg pompowy: kiedy go stosować i jak podłączyć?

Współczesne instalacje centralnego ogrzewania wymagają zastosowania obiegu pompowego, zwłaszcza gdy mamy do czynienia z rozbudowaną siecią rur lub łączymy różne źródła ciepła, jak grzejniki z ogrzewaniem podłogowym. Wymuszenie przepływu przez pompę staje się wówczas fundamentem sprawnego działania układu.

W systemach niskotemperaturowych, bazujących na kotłach kondensacyjnych czy pompach ciepła, kluczowe jest precyzyjne sterowanie temperaturą. Zazwyczaj pompę montuje się na zasilaniu lub powrocie bezpośrednio przy kotle, pamiętając o zamontowaniu:

• zaworów odcinających,
• filtra chroniącego wirnik przed zanieczyszczeniami.

Jeśli natomiast instalacja składa się z kilku niezależnych obiegów, niezbędne okazuje się użycie rozdzielacza wraz z odpowiednimi grupami pompowymi. Dzięki włączeniu w układ zaworów trój- lub czterodrogowych oraz regulatora pogodowego, możemy płynnie zarządzać temperaturą czynnika grzewczego.

Jak wykonać centralne ogrzewanie? Przewodnik krok po kroku

O bezpieczeństwo instalacji zamkniętej dba naczynie przeponowe, które skutecznie przejmuje wszelkie wahania ciśnienia. W bardziej skomplikowanych konfiguracjach, na przykład z wymiennikiem płytowym czy kilkoma źródłami ciepła, warto postawić na kaskadowe sterowanie kotłami, co znacząco poprawia wydajność energetyczną.

Co istotne, w razie awarii zasilania zawór różnicowy zabezpiecza system przed przestojem, umożliwiając przepływ grawitacyjny. Pamiętaj też, aby przy montażu rur z tworzyw takich jak PP czy AluPex, zawsze dobierać pompę cyrkulacyjną zgodnie z ich charakterystyką przepływową.

Jak naczynie wzbiorcze zabezpiecza instalację CO?

Urządzenie to pełni rolę bufora, który przejmuje nadmiar cieczy powstający w wyniku wzrostu temperatury. Podczas podgrzewania woda zwiększa swoją objętość, a brak odpowiedniego zbiornika mógłby doprowadzić do niebezpiecznego skoku ciśnienia wewnątrz instalacji. Zastosowanie naczynia z elastyczną membraną pozwala skutecznie przejąć ten nadmiar, co chroni pompę oraz wszelkie połączenia przed kosztownymi awariami.

Jak podłączyć piec na ekogroszek? Poradnik montażu i wymagania

W układach zamkniętych kluczową rolę odgrywa synergia naczynia z zaworem bezpieczeństwa. Gdy ciśnienie przekroczy dopuszczalne normy, zawór otwiera się, by upuścić nadmiar medium, jednak obecność przepony znacząco zmniejsza częstotliwość takich zdarzeń.

Planując modernizację systemu, należy poświęcić uwagę precyzyjnemu doborowi zbiornika, uwzględniając zarówno:

• łączną pojemność instalacji,
• przewidywane maksymalne ciśnienie pracy.

Rutynowe przeglądy techniczne powinny obowiązkowo obejmować kontrolę ciśnienia wstępnego w poduszce gazowej. Pozwala to wyeliminować uciążliwe wahania ciśnienia i zapewnia płynną pracę całego układu. Współdziałając z zabezpieczeniami termicznymi czy zaworami różnicowymi, naczynie przeponowe staje się gwarantem stabilności hydraulicznej, wydłużając przy tym żywotność kotła oraz pozostałych komponentów grzewczych.
