Co pokazuje schemat instalacji CO i CWU?

Szczegółowy schemat instalacji centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej to kompletna mapa układu hydraulicznego. Dokument ten pokazuje, w jaki sposób kocioł – niezależnie od tego, czy jest to model gazowy, czy żeliwny – współpracuje z grzejnikami oraz ogrzewaniem podłogowym, zapewniając domownikom komfort cieplny.

Schemat podłączenia bufora do kotła CO – kluczowe informacje i instrukcje

Projekt precyzyjnie wyznacza kierunki przepływu wody, wyraźnie odróżniając zasilanie od powrotu. Na rysunku łatwo odnajdziemy kluczowe podzespoły, takie jak:

  • pompy obiegowe,
  • zawory trójdrogowe,
  • sprzęgło hydrauliczne.

Te elementy odpowiadają za efektywny rozdział energii. Ważnym elementem jest tu również armatura zabezpieczająca, obejmująca:

  • naczynie wzbiorcze,
  • grupę bezpieczeństwa.

To, czy wybierzemy układ otwarty z naczyniem przelewowym, czy zamknięty, rzutuje na ostateczny dobór tych komponentów. Współczesne systemy wymagają też zaawansowanego sterowania. Dlatego schemat uwzględnia rozmieszczenie:

  • termostatów,
  • siłowników strefowych,
  • sterowników kotła,

które dbają o optymalną pracę całego układu. Nie zabrakło tu także wskazówek dotyczących:

  • montażu izolacji termicznej,
  • ochrony powrotu kotła,
  • punktów automatycznego napełniania instalacji.

Co więcej, nowoczesne projekty coraz częściej integrują tradycyjne ogrzewanie z odnawialnymi źródłami energii, takimi jak pompy ciepła czy kolektory słoneczne, co pozwala na stworzenie bardziej ekologicznego i wydajnego systemu.

Podłączenie bufora bez wężownicy – klucz do efektywności systemu grzewczego

Jak uwzględnić bojler i zasobnik CWU?

Bojler oraz zasobnik ciepłej wody użytkowej najlepiej sprawdzają się jako autonomiczne zbiorniki współpracujące z głównym źródłem ciepła. Wybór metody zasilania zależy od indywidualnej konfiguracji instalacji – możemy podłączyć je:

  • bezpośrednio za kotłem,
  • przed sprzęgłem hydraulicznym,
  • wykorzystując wymiennik płytowy, który skutecznie odseparuje obieg grzewczy od wody pitnej.

Aby system był funkcjonalny i bezpieczny, warto zadbać o kilka technicznych detali. Podstawą jest pompa cyrkulacyjna, gwarantująca stały dostęp do ciepłej wody, oraz zawór zwrotny zainstalowany za zaworem trójdrogowym, który zapobiega niepożądanym przepływom. Ważnym elementem jest również termostatyczny zawór mieszający, dzięki któremu temperatura wody w kranach nie przekroczy bezpiecznych 55–60°C. Nie wolno zapominać o solidnej armaturze bezpieczeństwa, w tym naczyniu wzbiorczym i zaworze bezpieczeństwa. Jeśli budujemy układ otwarty, musimy pamiętać o prawidłowo poprowadzonej rurze przelewowej. W dokumentacji warto uwzględnić także miejsce dla podlicznika oraz ewentualne przyłącza dla instalacji solarnej.

Pamiętajmy, że wybór trwałych materiałów, jak stal nierdzewna, znacząco podnosi higienę systemu, a właściwa izolacja termiczna przekłada się na realne oszczędności. Precyzyjne rozmieszczenie zaworów odcinających i zwrotnych to klucz do wieloletniej, bezawaryjnej pracy instalacji.

Układ otwarty schemat podłączenia pieca C.O. i bojlera – poradnik

Jak dobrać moc w schemacie instalacji CO i CWU?

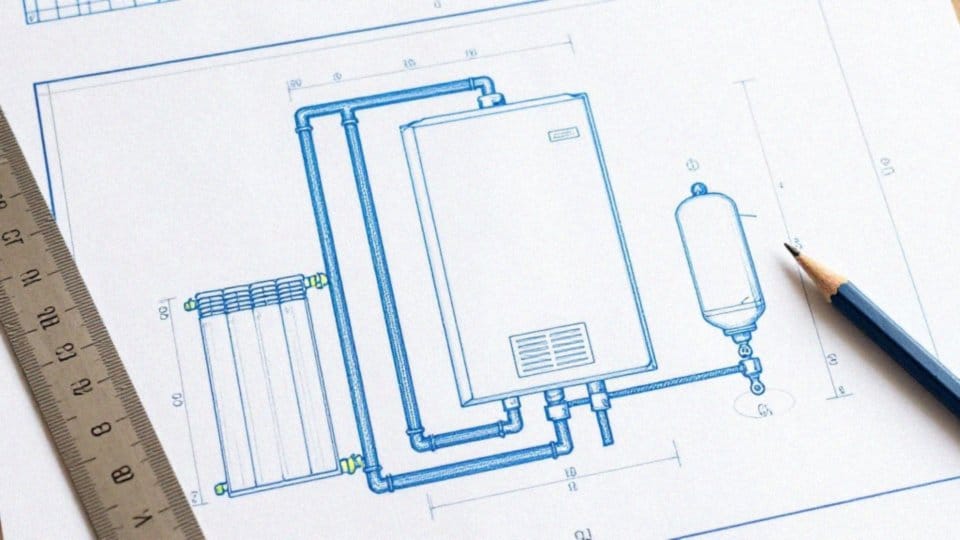

Jak dobrać moc w schemacie instalacji CO i CWU?

Punktem wyjścia dla obliczeń mocy jest precyzyjne określenie strat ciepła w budynku, co reguluje norma PN-EN 12831. Projektując instalację, trzeba pamiętać zarówno o:

  • ogrzewaniu płaszczyznowym,
  • klasycznych grzejnikach,
  • odpowiednim współczynniku bezpieczeństwa.

Modernizując stary system, warto przewidzieć rezerwę mocy na wypadek późniejszej rozbudowy o:

  • pompy ciepła,
  • instalacje solarne.

Wybierając kocioł na paliwo stałe lub model żeliwny, należy dokładnie przeanalizować jego charakterystykę w odniesieniu do pełnego obciążenia budynku. Aby skutecznie zarządzać zmiennym zapotrzebowaniem na energię i ustabilizować pracę całego układu, niezastąpiony okazuje się bufor ciepła, który dodatkowo pełni funkcję zabezpieczenia przed przegrzaniem. W sytuacjach, gdy bazujemy na pompach ciepła, operujemy niższymi temperaturami czynnika, co wymusza staranne wymiarowanie odbiorników końcowych. Nie wolno zapominać o mocy niezbędnej do podgrzania wody użytkowej, uwzględniając przy tym optymalną pojemność zasobnika oraz temperaturę w zakresie 55–60°C.

Schemat podłączenia pieca węglowego i gazowego – jak to zrobić bezpiecznie?

Dobór pompy obiegowej opiera się z kolei na wymaganych przepływach wody i oporach hydraulicznych instalacji. Jeśli montujemy ją na powrocie za sprzęgłem hydraulicznym, musi ona obsługiwać przepływ większy niż łączna suma wszystkich obiegów grzewczych. Ostatecznie, dobierając wymienniki ciepła oraz grupy pompowe, kierujemy się ich wydajnością i ciśnieniem roboczym. Całość prac projektowych domyka kwestia izolacji technicznej przewodów, która skutecznie minimalizuje straty energii przesyłowej.

Jak zapewnić cyrkulację ciepłej wody?

Prawidłowa cyrkulacja ciepłej wody użytkowej to podstawa komfortu w każdym domu. Dzięki niej unikamy marnowania cennych litrów wody, a na jej strumień o odpowiedniej temperaturze nie musimy czekać, nawet korzystając z najbardziej oddalonych punktów poboru. Sercem układu jest pompa cyrkulacyjna, która nieustannie wymusza obieg wody między zasobnikiem a końcówką instalacji. Dzięki temu w rurach zawsze znajduje się podgrzana ciecz.

Aby cały system funkcjonował bez zarzutu, niezbędne jest zastosowanie:

  • zaworów cyrkulacyjnych, które pozwalają precyzyjnie wyregulować przepływ w poszczególnych odnogach pętli,
  • zaworów zwrotnych, które blokują niepożądany przepływ wsteczny i mieszanie się strumieni wody.

Pamiętajmy, że temperatura w układzie powinna utrzymywać się w granicach 55–60°C, co stanowi skuteczną barierę przed namnażaniem się groźnych bakterii Legionella. Warto zadbać o portfel i środowisko, stosując sterowniki lub termostaty, które ograniczają pracę pompy do wybranych godzin lub konkretnych parametrów termicznych. Równie kluczowa jest solidna izolacja termiczna rur, drastycznie zmniejszająca straty energii.

Podłączenie instalacji CO — jak to zrobić krok po kroku?

Podczas projektowania instalacji warto też uwzględnić:

  • montaż podlicznika ciepłej wody,
  • armatury płuczącej,
  • separatory zanieczyszczeń i powietrza, które skutecznie chronią pompę przed korozją oraz awariami mechanicznymi.

Kluczowym etapem przygotowań jest zawsze rzetelne obliczenie spadków ciśnienia w pętli. Tylko właściwy dobór urządzenia o odpowiedniej wydajności gwarantuje, że w każdym kranie woda będzie płynęła z taką samą, optymalną siłą.

Jak prowadzić i izolować rury CWU?

Projektowanie instalacji ciepłej wody użytkowej to zadanie wymagające precyzji w rozmieszczeniu przewodów. Rury z ciepłą i zimną wodą najczęściej montuje się pod stropem lub wzdłuż przegród budowlanych. Wykorzystując rury stabilizowane PP-R bądź inne tworzywa odporne na wysokie ciśnienie i temperaturę, warto planować najkrótsze możliwe trasy do punktów poboru. Takie podejście nie tylko ogranicza straty energii, ale przede wszystkim skraca czas oczekiwania na dopływ gorącej wody.

Jak wykonać centralne ogrzewanie? Przewodnik krok po kroku

Jeśli zdecydujemy się na montaż podtynkowy, musimy pamiętać o zapewnieniu swobodnego dostępu do:

  • zaworów serwisowych,
  • miejsc, gdzie zostaną zainstalowane baterie.

Fundamentem sprawnego układu jest rzetelna izolacja termiczna, której grubość powinna być zgodna z aktualnymi wymogami WT. Solidna otulina skutecznie eliminuje problem kondensacji pary wodnej i zapobiega wychładzaniu medium w trakcie przesyłu. W miejscach szczególnie narażonych na straty ciepła, jak długie piony czy rozdzielacze, warto pokusić się o dodatkową warstwę ochronną.

Planując przebieg instalacji, nie można pominąć kompensacji wydłużeń termicznych – to klucz do uniknięcia groźnych naprężeń konstrukcyjnych. Całość systemu musi być wyposażona w:

  • czytelne oznakowanie rurociągów,
  • niezbędną armaturę,
  • zawory odcinające,
  • zawory zwrotne,
  • urządzenia do napełniania.

W budynkach wyposażonych w podliczniki należy również przewidzieć odpowiednie odgałęzienia z uwzględnieniem odcinków pomiarowych. Przestrzeganie tych zasad technicznych to gwarancja długowieczności instalacji, zachowania higieny wody pitnej oraz wymiernych oszczędności energii w całym budynku.

Jak podłączyć piec na ekogroszek? Poradnik montażu i wymagania

Jakie elementy bezpieczeństwa ma schemat instalacji CO i CWU?

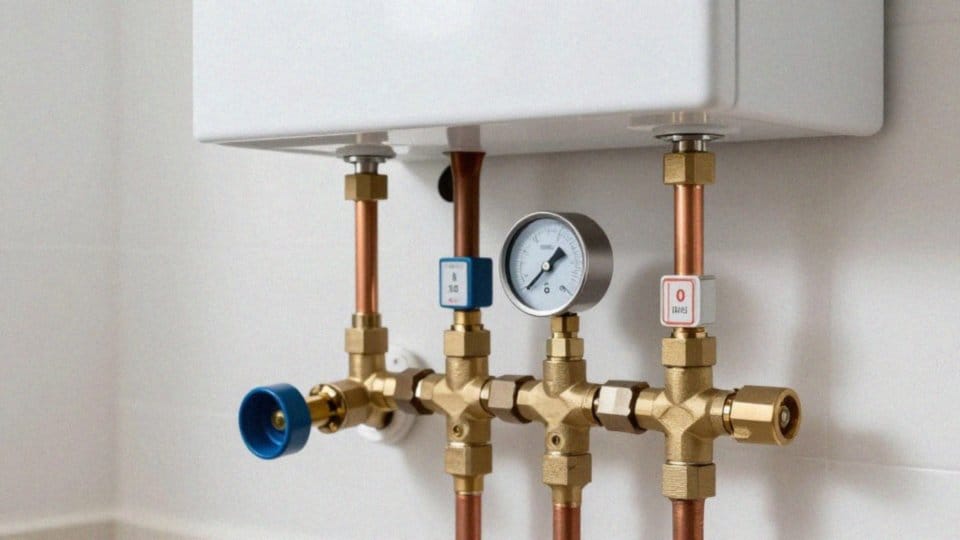

Jakie elementy bezpieczeństwa ma schemat instalacji CO i CWU?

O sprawne i bezpieczne działanie układu hydraulicznego dba szereg komponentów, których głównym zadaniem jest pilnowanie parametrów ciśnienia oraz temperatury. Fundamentem ochrony pozostaje grupa bezpieczeństwa, integrująca:

  • zawór,
  • manometr,
  • odpowietrznik pionowy.

W instalacjach typu zamkniętego nie może zabraknąć naczynia wzbiorczego, które przejmuje nadmiar wody wynikający z jej rozszerzalności cieplnej. Z kolei w układach otwartych za stabilność odpowiada naczynie przelewowe wraz z odpowiednim orurowaniem, gwarantującym bezpieczne odprowadzenie cieczy w sytuacjach awaryjnych. Aby uniknąć niepożądanego cofania się strumienia wody, w strategicznych punktach – zwłaszcza za zaworem trójdrogowym – stosuje się zawory zwrotne.

Jeśli system pobiera wodę bezpośrednio z sieci, konieczny staje się montaż reduktora ciśnienia, który skutecznie wygasza uderzenia hydrauliczne. Równie istotną rolę pełnią zabezpieczenia aktywne, takie jak:

  • termostaty zasobników,
  • zawory mieszające na wyjściu ciepłej wody użytkowej.

Co więcej, dbałość o odpowiednią temperaturę powrotu do kotła skutecznie eliminuje ryzyko korozji niskotemperaturowej, co znacząco wydłuża czas eksploatacji urządzenia. Współczesne instalacje, zwłaszcza te oparte na pompach ciepła typu split, wymagają zastosowania separatorów zanieczyszczeń i powietrza, które minimalizują ryzyko usterek mechanicznych. Dobór komponentów musi być zawsze poparty certyfikatami i odpowiednimi atestami. Całość projektu powinna być również wyposażona w armaturę napełniającą oraz punkty płukania, co zdecydowanie upraszcza późniejsze prace serwisowe i pozwala utrzymać system w nienagannym stanie technicznym.

Jak podłączyć piec węglowy? Przewodnik krok po kroku

Kiedy stosować instalację grawitacyjną zamiast pompowej?

Stalowe instalacje grawitacyjne sprawdzają się głównie w nieskomplikowanych systemach grzewczych, pod warunkiem, że źródło ciepła nie znajduje się dalej niż 25 metrów od odbiorników. Ich fundamentem jest naturalny obieg wody, wynikający z różnicy gęstości czynnika o różnych temperaturach. Brak konieczności stosowania zasilania elektrycznego sprawia, że jest to rozwiązanie chętnie wybierane w budynkach z kotłami na paliwo stałe, gdzie liczy się przede wszystkim niezawodność i prosta obsługa.

Współczesne obiekty wymagają jednak znacznie większej elastyczności, co wymusza przejście na instalacje pompowe z obiegiem wymuszonym. Wdrożenie ogrzewania podłogowego, grzejników płytowych czy nowoczesnych pomp ciepła wyklucza tradycyjną grawitację. Systemy pompowe oferują:

  • precyzyjną regulację temperatury,
  • możliwość strefowania budynku za pomocą dedykowanych zaworów i grup pompowych,
  • odpowiednią wydajność hydrauliczną w skomplikowanych układach hybrydowych czy płaszczyznowych.

Rezygnacja z układu grawitacyjnego na rzecz pompowego to krok niezbędny, jeśli myślimy o zaawansowanej automatyce, montażu separatorów powietrza lub integracji wielu obiegów grzewczych. Choć grawitacja broni się odpornością na przerwy w dostawie prądu, to rozwiązania pompowe bezkonkurencyjnie wygrywają pod względem komfortu cieplnego, efektywności energetycznej oraz możliwości indywidualnego zarządzania temperaturą w każdym pomieszczeniu.
